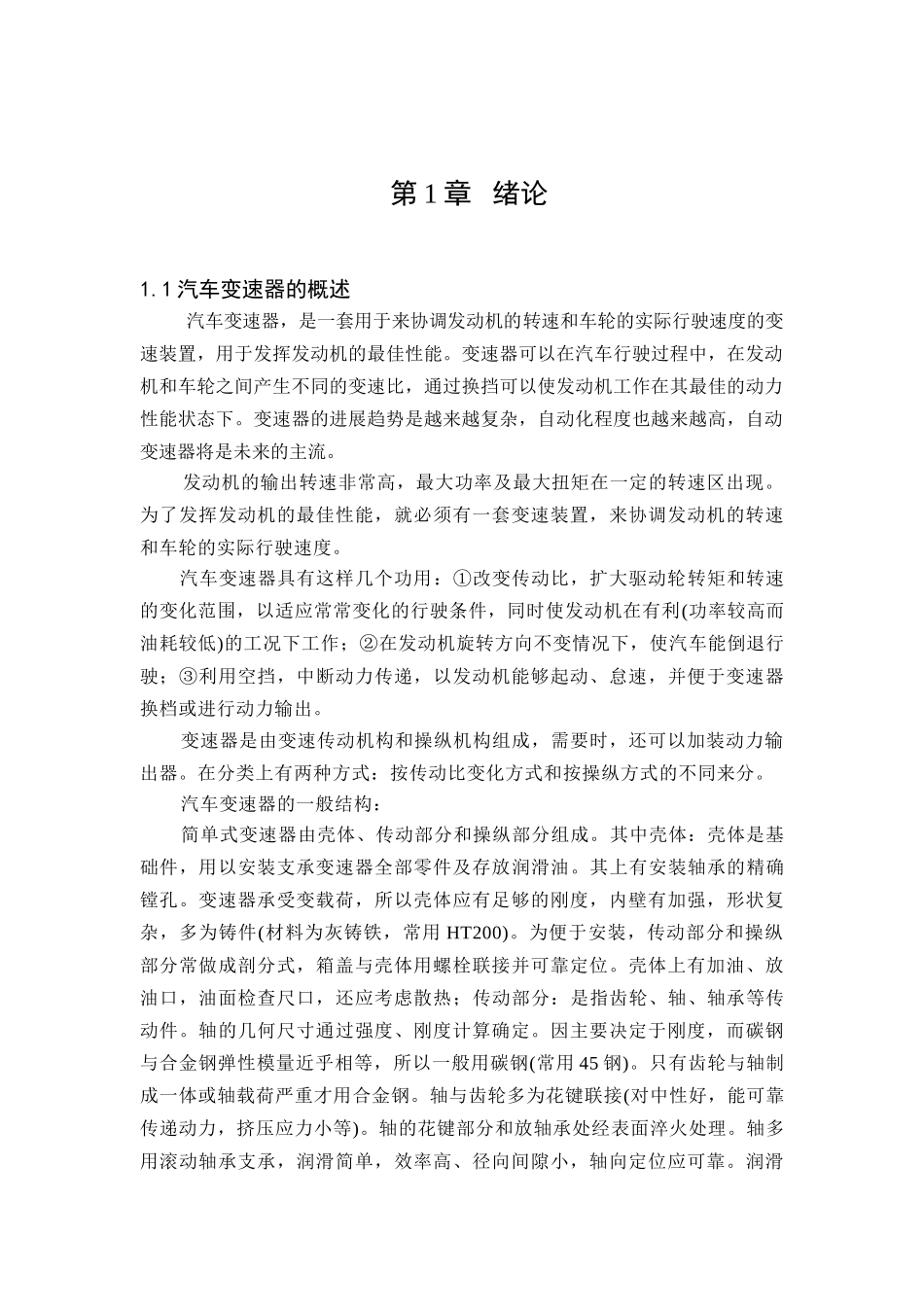

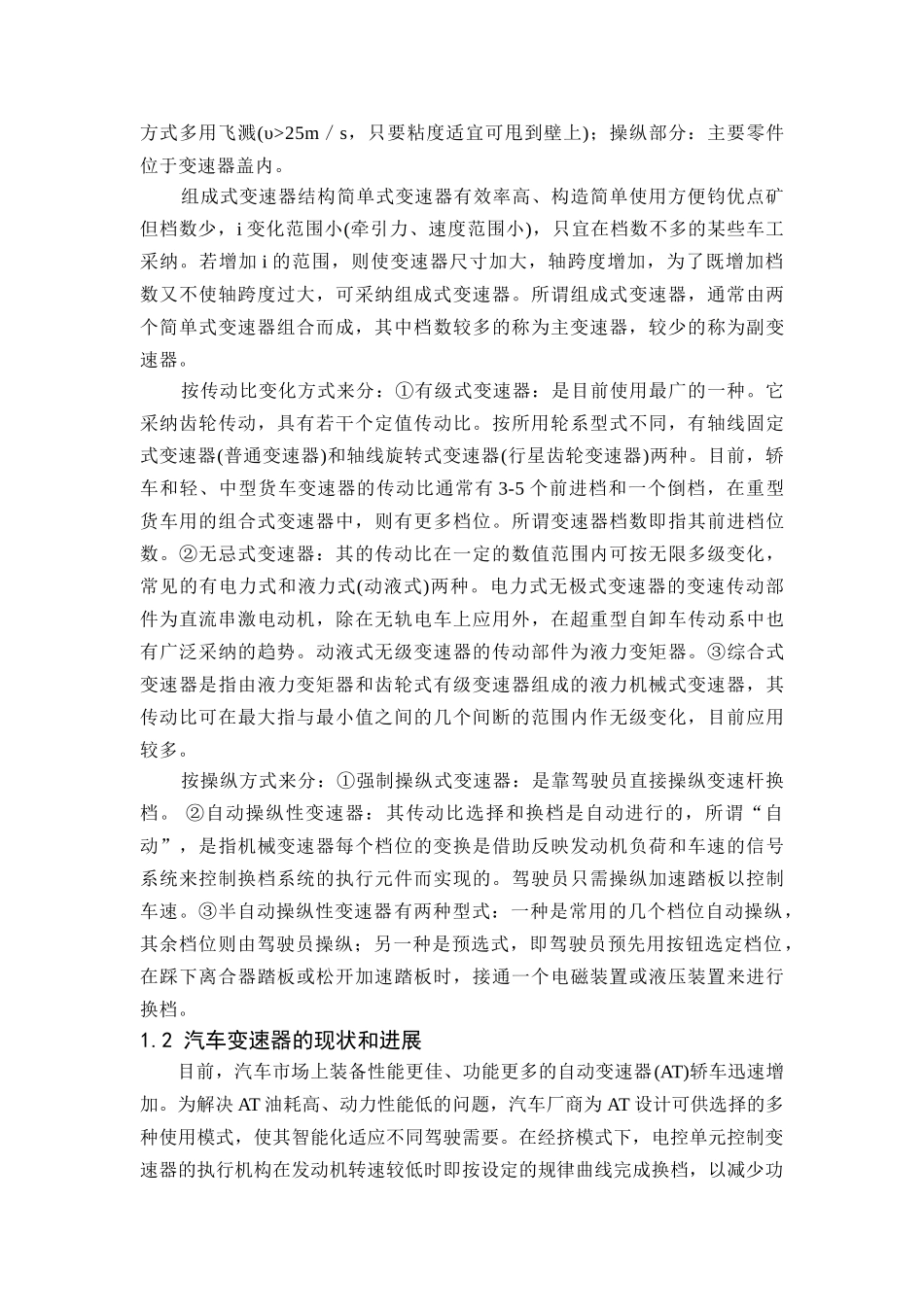

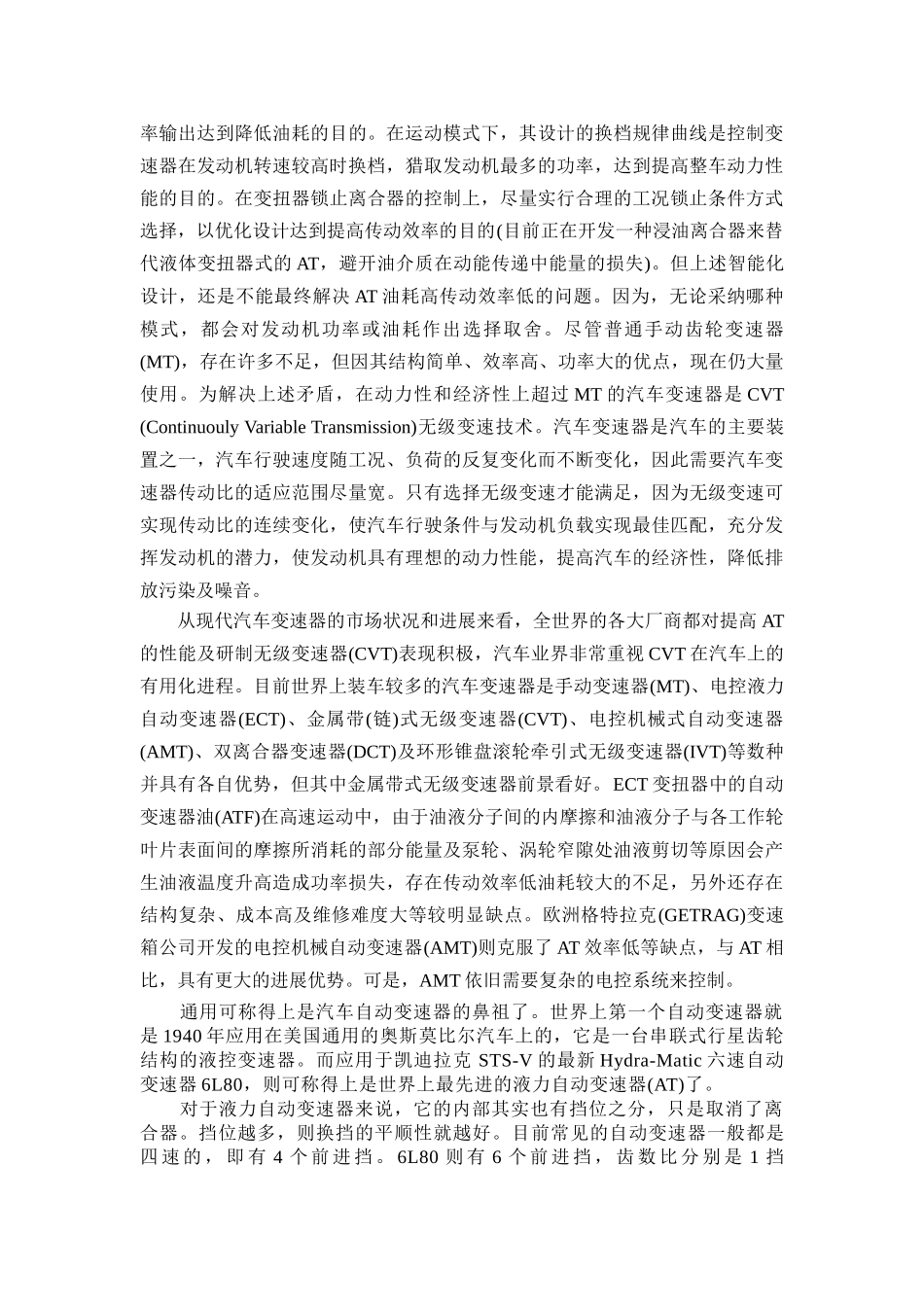

第 1 章 绪论1.1 汽车变速器的概述汽车变速器，是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置，用于发挥发动机的最佳性能。变速器可以在汽车行驶过程中，在发动机和车轮之间产生不同的变速比，通过换挡可以使发动机工作在其最佳的动力性能状态下。变速器的进展趋势是越来越复杂，自动化程度也越来越高，自动变速器将是未来的主流。 发动机的输出转速非常高，最大功率及最大扭矩在一定的转速区出现。为了发挥发动机的最佳性能，就必须有一套变速装置，来协调发动机的转速和车轮的实际行驶速度。汽车变速器具有这样几个功用：①改变传动比，扩大驱动轮转矩和转速的变化范围，以适应常常变化的行驶条件，同时使发动机在有利(功率较高而油耗较低)的工况下工作；②在发动机旋转方向不变情况下，使汽车能倒退行驶；③利用空挡，中断动力传递，以发动机能够起动、怠速，并便于变速器换档或进行动力输出。 变速器是由变速传动机构和操纵机构组成，需要时，还可以加装动力输出器。在分类上有两种方式：按传动比变化方式和按操纵方式的不同来分。汽车变速器的一般结构：简单式变速器由壳体、传动部分和操纵部分组成。其中壳体：壳体是基础件，用以安装支承变速器全部零件及存放润滑油。其上有安装轴承的精确镗孔。变速器承受变载荷，所以壳体应有足够的刚度，内壁有加强，形状复杂，多为铸件(材料为灰铸铁，常用 HT200)。为便于安装，传动部分和操纵部分常做成剖分式，箱盖与壳体用螺栓联接并可靠定位。壳体上有加油、放油口，油面检查尺口，还应考虑散热；传动部分：是指齿轮、轴、轴承等传动件。轴的几何尺寸通过强度、刚度计算确定。因主要决定于刚度，而碳钢与合金钢弹性模量近乎相等，所以一般用碳钢(常用 45 钢)。只有齿轮与轴制成一体或轴载荷严重才用合金钢。轴与齿轮多为花键联接(对中性好，能可靠传递动力，挤压应力小等)。轴的花键部分和放轴承处经表面淬火处理。轴多用滚动轴承支承，润滑简单，效率高、径向间隙小，轴向定位应可靠。润滑方式多用飞溅(υ>25m／s，只要粘度适宜可甩到壁上)；操纵部分：主要零件位于变速器盖内。组成式变速器结构简单式变速器有效率高、构造简单使用方便钧优点矿但档数少，i 变化范围小(牵引力、速度范围小)，只宜在档数不多的某些车工采纳。若增加 i 的范围，则使变速器尺寸加大，轴跨度增加，为了既增加档数又不使轴跨度过大，可采纳组成式变速器。所谓组成式变速器，通常由两个简单...
