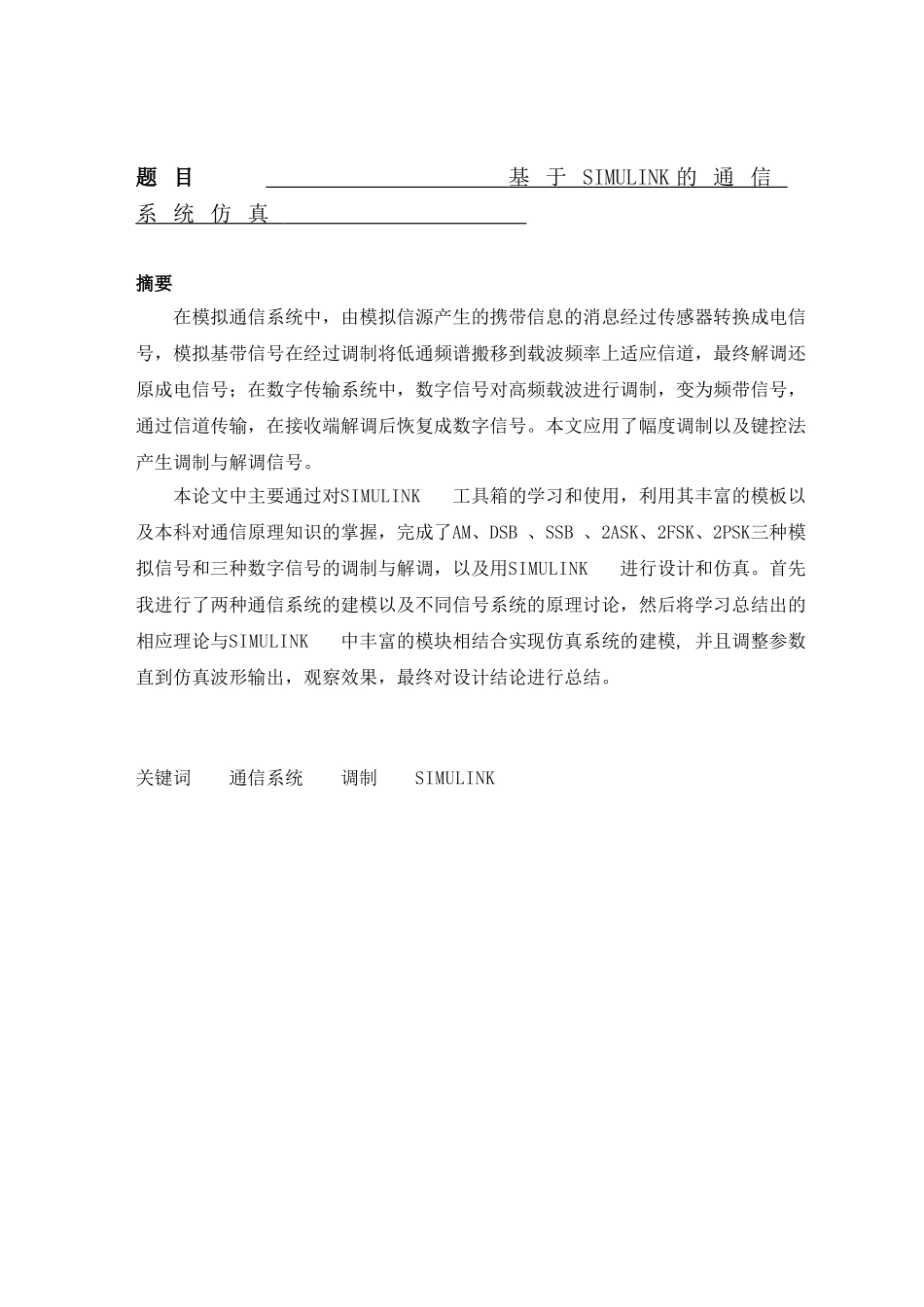

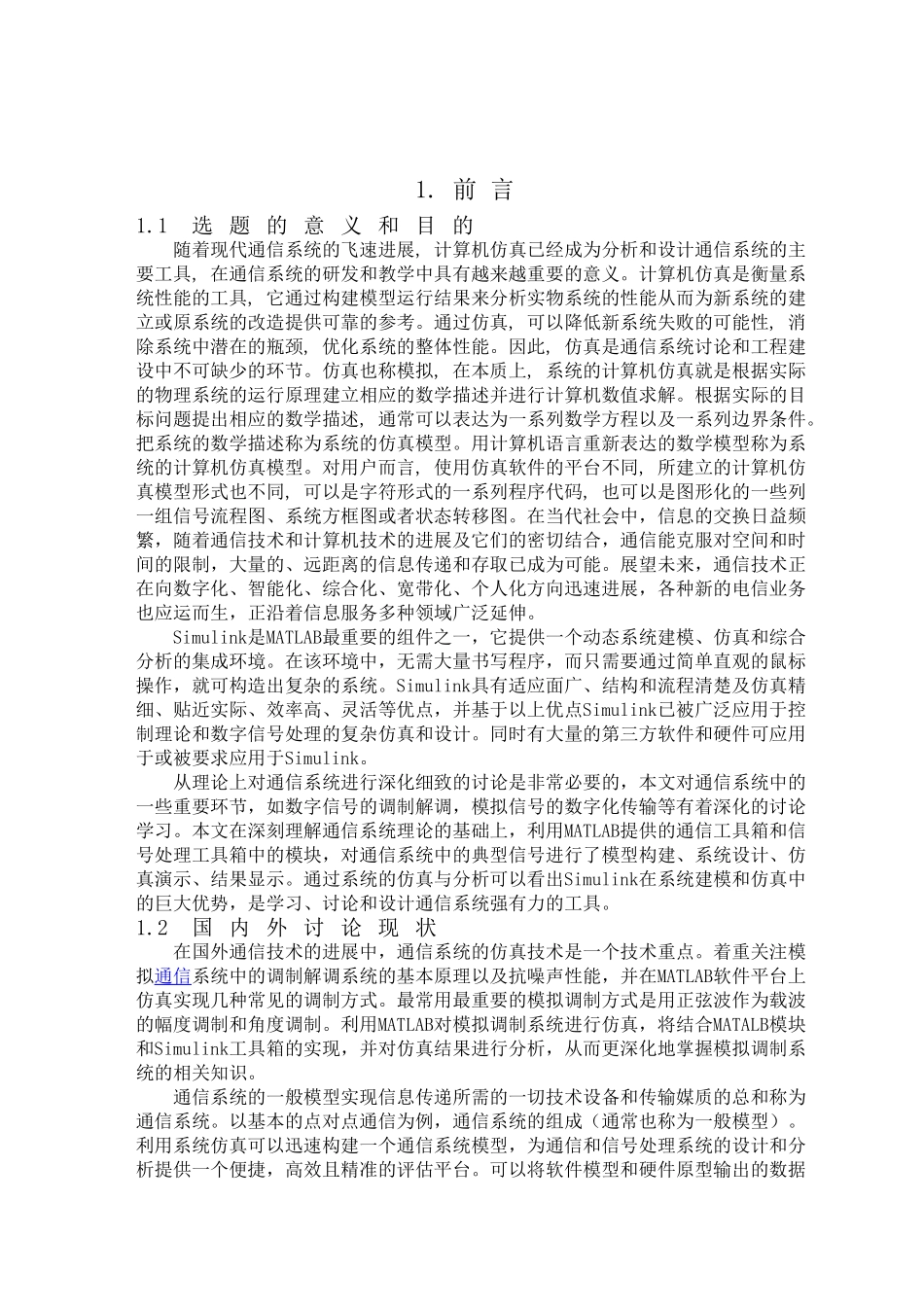

题 目 基 于 SIMULINK 的 通 信 系 统 仿 真 摘要在模拟通信系统中，由模拟信源产生的携带信息的消息经过传感器转换成电信号，模拟基带信号在经过调制将低通频谱搬移到载波频率上适应信道，最终解调还原成电信号；在数字传输系统中，数字信号对高频载波进行调制，变为频带信号，通过信道传输，在接收端解调后恢复成数字信号。本文应用了幅度调制以及键控法产生调制与解调信号。本论文中主要通过对SIMULINK工具箱的学习和使用，利用其丰富的模板以及本科对通信原理知识的掌握，完成了AM、DSB 、SSB 、2ASK、2FSK、2PSK三种模拟信号和三种数字信号的调制与解调，以及用SIMULINK进行设计和仿真。首先我进行了两种通信系统的建模以及不同信号系统的原理讨论，然后将学习总结出的相应理论与SIMULINK中丰富的模块相结合实现仿真系统的建模, 并且调整参数直到仿真波形输出，观察效果，最终对设计结论进行总结。关键词 通信系统 调制 SIMULINK 目 录1. 前言............................................................................................................................11.1 选题的意义和目的............................................................................................11.2 通信系统及其仿真技术....................................................................................23. 现代通信系统的介绍................................................................................................73.1 通信系统的一般模型........................................................................................73.2 模拟通信系统模型和数字通信系统模型........................................................73.2.1 模拟通信系统模型....................................................................................73.2.2 数字通信系统模型....................................................................................83.3 模拟通信和数字通信的区别和优缺点............................................................94. 通信系统的仿真原理及框图....................................................................................124.1 模拟通信系统的仿真原理............................................................
