基于USB接口的钢绞线性能检测系统设计毕业设计

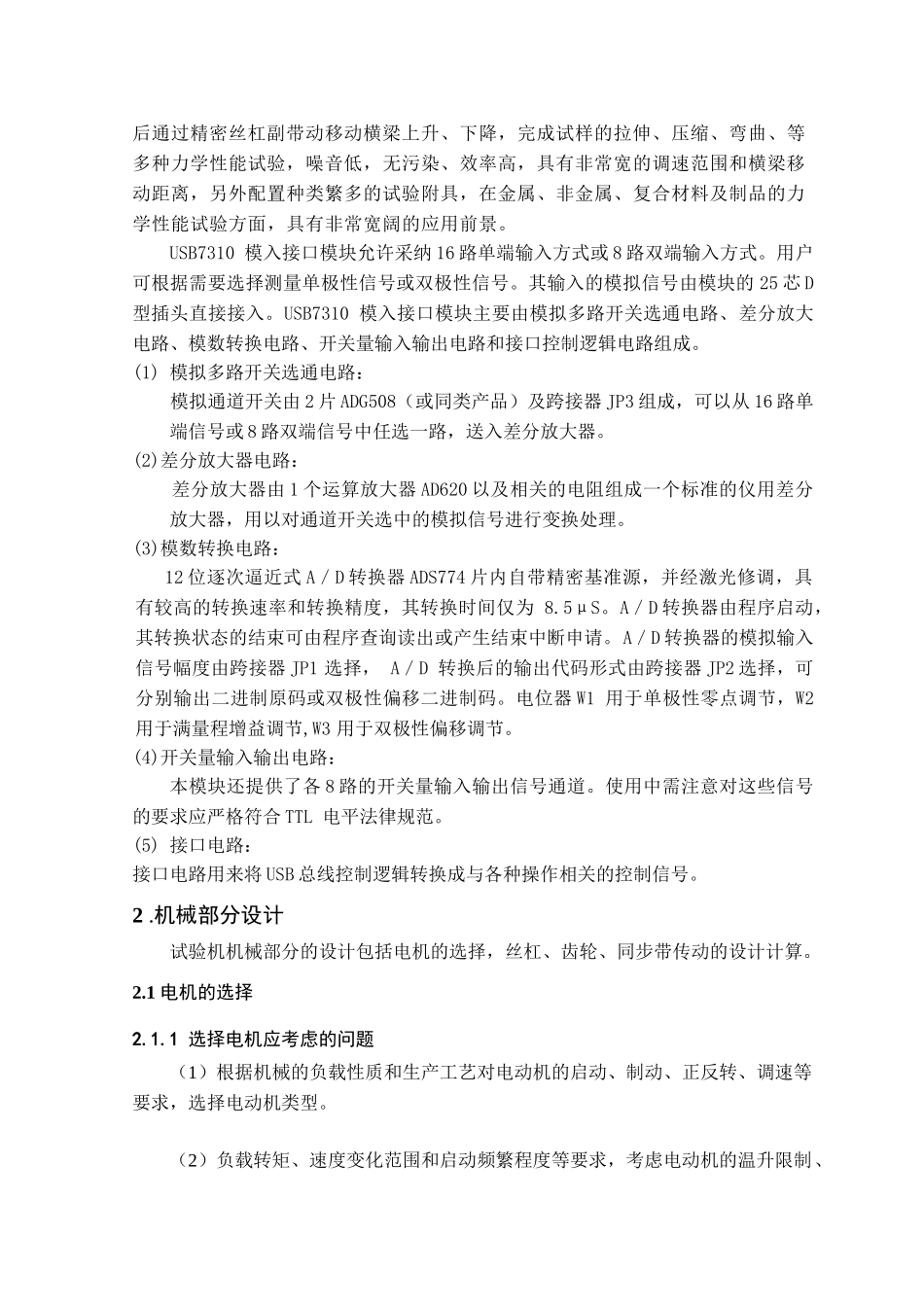

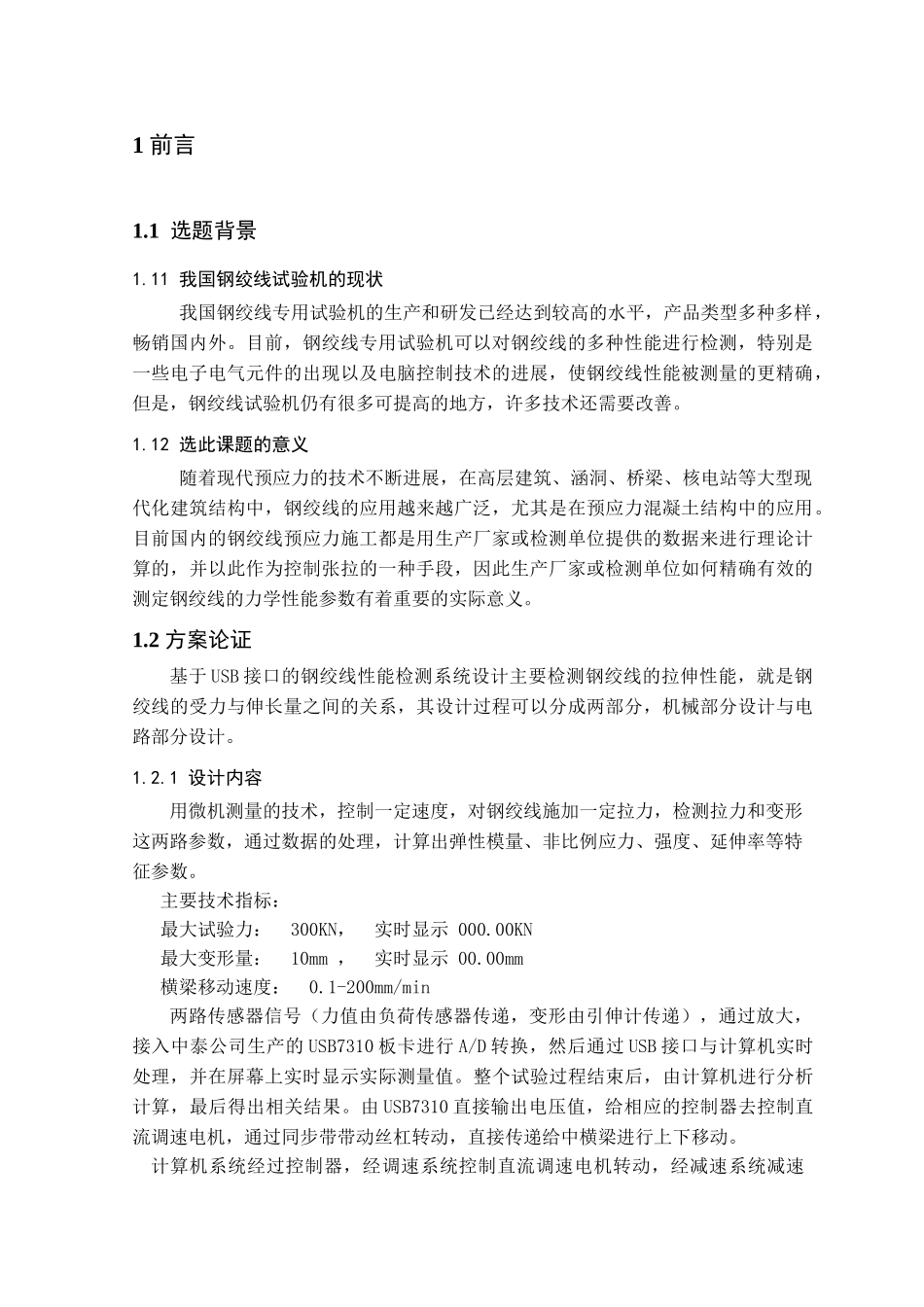

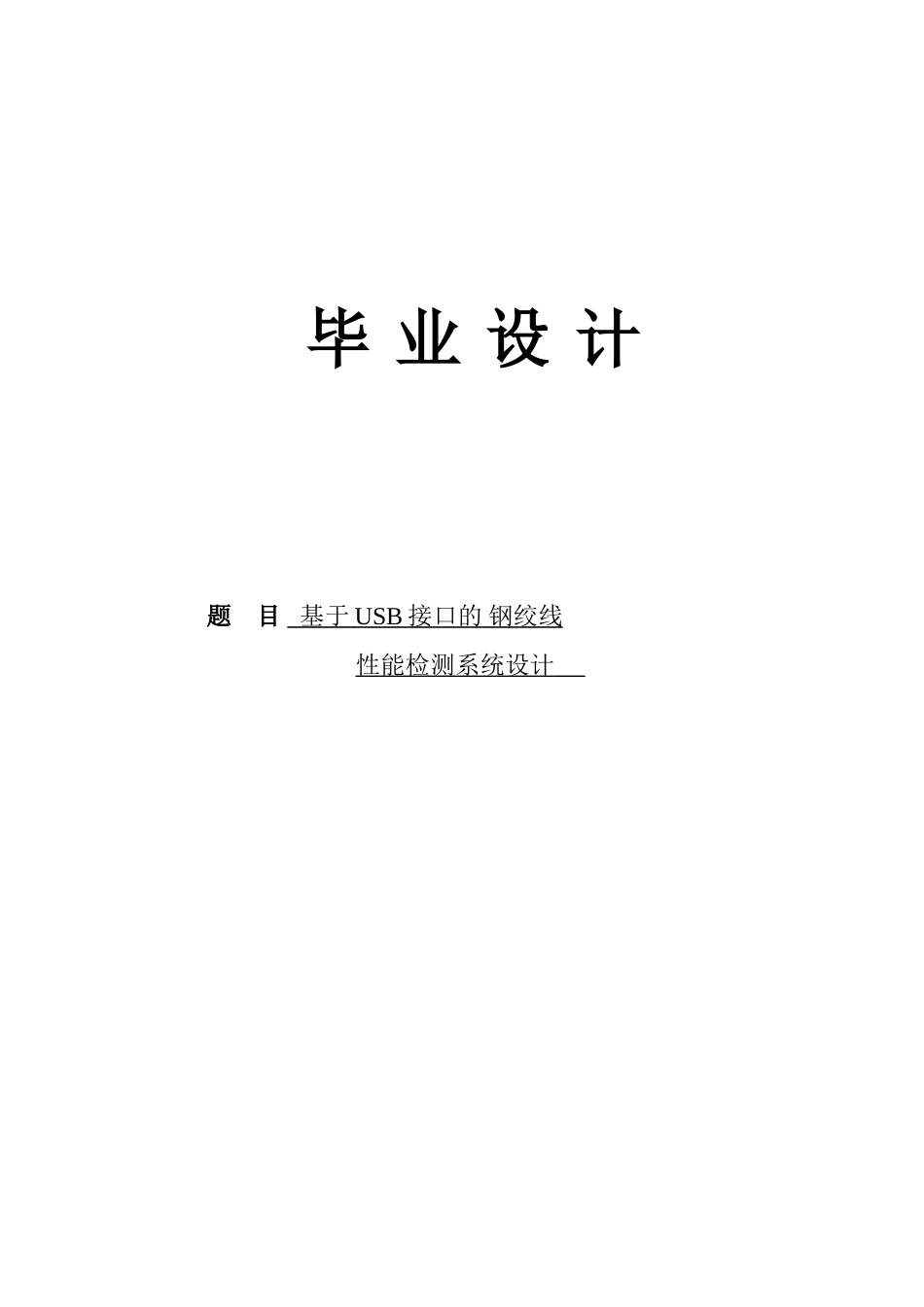

毕 业 设 计题 目 基于 USB 接口的 钢绞线 性能检测系统设计 1 前言1.1 选题背景1.11 我国钢绞线试验机的现状 我国钢绞线专用试验机的生产和研发已经达到较高的水平，产品类型多种多样，畅销国内外。目前，钢绞线专用试验机可以对钢绞线的多种性能进行检测，特别是一些电子电气元件的出现以及电脑控制技术的进展，使钢绞线性能被测量的更精确，但是，钢绞线试验机仍有很多可提高的地方，许多技术还需要改善。1.12 选此课题的意义 随着现代预应力的技术不断进展，在高层建筑、涵洞、桥梁、核电站等大型现代化建筑结构中，钢绞线的应用越来越广泛，尤其是在预应力混凝土结构中的应用。目前国内的钢绞线预应力施工都是用生产厂家或检测单位提供的数据来进行理论计算的，并以此作为控制张拉的一种手段，因此生产厂家或检测单位如何精确有效的测定钢绞线的力学性能参数有着重要的实际意义。1.2 方案论证基于 USB 接口的钢绞线性能检测系统设计主要检测钢绞线的拉伸性能，就是钢绞线的受力与伸长量之间的关系，其设计过程可以分成两部分，机械部分设计与电路部分设计。1.2.1 设计内容用微机测量的技术，控制一定速度，对钢绞线施加一定拉力，检测拉力和变形这两路参数，通过数据的处理，计算出弹性模量、非比例应力、强度、延伸率等特征参数。主要技术指标：最大试验力： 300KN， 实时显示 000.00KN最大变形量： 10mm ， 实时显示 00.00mm横梁移动速度： 0.1-200mm/min两路传感器信号（力值由负荷传感器传递，变形由引伸计传递），通过放大，接入中泰公司生产的 USB7310 板卡进行 A/D 转换，然后通过 USB 接口与计算机实时处理，并在屏幕上实时显示实际测量值。整个试验过程结束后，由计算机进行分析计算，最后得出相关结果。由 USB7310 直接输出电压值，给相应的控制器去控制直流调速电机，通过同步带带动丝杠转动，直接传递给中横梁进行上下移动。 计算机系统经过控制器，经调速系统控制直流调速电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、等多种力学性能试验，噪音低，无污染、效率高，具有非常宽的调速范围和横梁移动距离，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常宽阔的应用前景。USB7310 模入接口模块允许采纳 16 路单端输入方式或 8 路双端输入方式。用户可根据需要选择测量单极性信号或双极性信...
