基于单片机的具有温度指示的数字万年历设计VIP专享

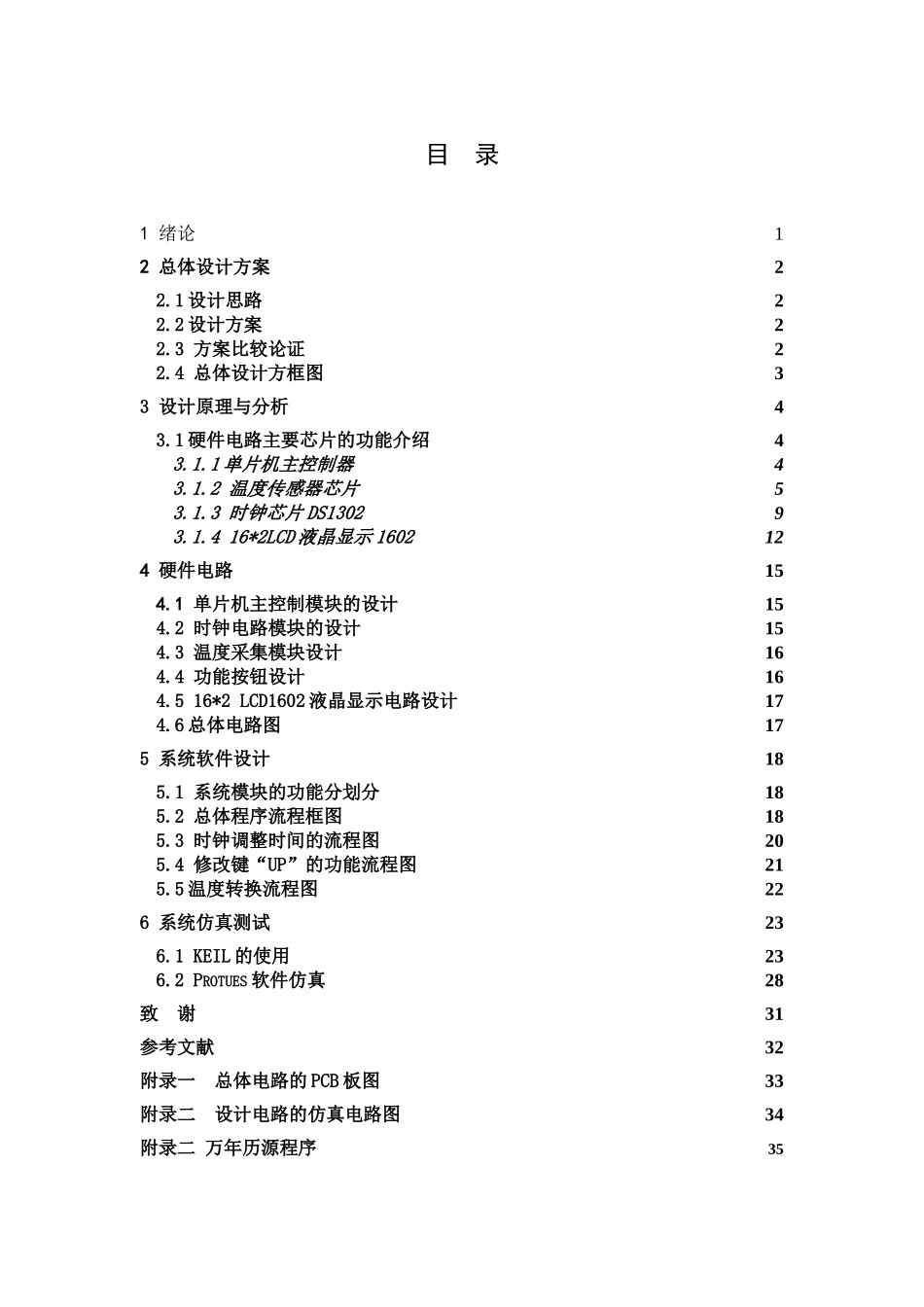

目 录1 绪论12 总体设计方案22.1 设计思路22.2 设计方案22.3 方案比较论证22.4 总体设计方框图33 设计原理与分析43.1 硬件电路主要芯片的功能介绍43.1.1 单片机主控制器43.1.2 温度传感器芯片53.1.3 时钟芯片 DS130293.1.4 16*2LCD 液晶显示 1602124 硬件电路154.1 单片机主控制模块的设计154.2 时钟电路模块的设计154.3 温度采集模块设计164.4 功能按钮设计164.5 16*2 LCD1602 液晶显示电路设计174.6 总体电路图175 系统软件设计185.1 系统模块的功能分划分185.2 总体程序流程框图185.3 时钟调整时间的流程图205.4 修改键“UP”的功能流程图215.5 温度转换流程图226 系统仿真测试236.1 KEIL 的使用236.2 PROTUES 软件仿真28致 谢31参考文献32附录一 总体电路的 PCB 板图33附录二 设计电路的仿真电路图34附录二 万年历源程序351 绪论随着电子技术的迅速进展，特别是随大规模集成电路出现，给人类生活带来了根本性的改变。由其是单片机技术的应用产品已经走进了千家万户。其中电子万年历就是一个典型的例子。而且在万年历的基础上还可以扩展其它的有用功能，比如温度计。万年历是采纳数字电路实现对.时，分，秒.数字显示的计时装置，广泛用于个人家庭，车站， 码头办公室等公共场所，成为人们日常生活中不可少的必需品，由于数字集成电路的进展和石英晶体振荡器的广泛应用，使得数字钟的精度，远远超过老式钟表，钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，但是所有这些，都是以钟表数字化为基础的。因此，讨论万年历及扩大其应用，有着非常现实的意义。市场上有许多电子钟的专用芯片如：LM8363、LM8365 等，但它们功能单一，电路连接复杂，不便于调试制作。但是考虑到用单片机配合时钟芯片，可制成功能任意的电子钟，而且可以做到硬件简单、成本低廉。所以本系统采纳了以广泛使用的单片机 AT89S52 技术为核心，配合时钟芯片 DS1302。软硬件结合，使硬件部分大为简化，提高了系统稳定性，并采纳 LCD 显示电路、键盘电路，使人机交互简便易行，此外结合音乐闹铃电路、看门狗和供电电路。本方案设计出的数字钟可以显示时间、设置闹铃功能之外。本文首先描述系统硬件工作原理，并附以系统结构框图加以说明，着重介...
