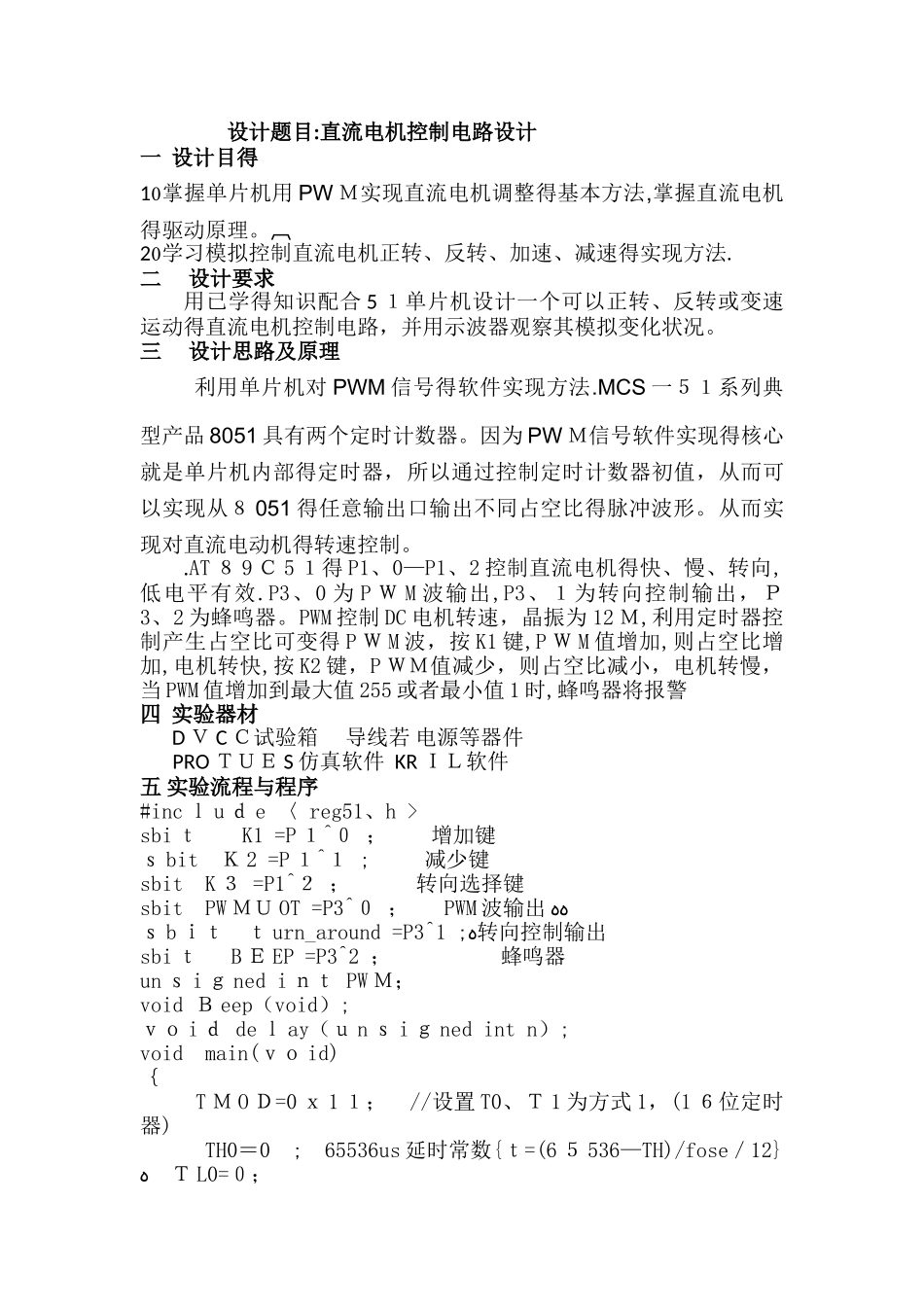

设计题目:直流电机控制电路设计一 设计目得1掌握单片机用 PW Ｍ实现直流电机调整得基本方法,掌握直流电机得驱动原理。2学习模拟控制直流电机正转、反转、加速、减速得实现方法.二 设计要求用已学得知识配合 5 １单片机设计一个可以正转、反转或变速运动得直流电机控制电路，并用示波器观察其模拟变化状况。三 设计思路及原理利用单片机对 PWM 信号得软件实现方法.MCS 一５１系列典型产品 8051 具有两个定时计数器。因为 PW Ｍ信号软件实现得核心就是单片机内部得定时器，所以通过控制定时计数器初值，从而可以实现从８ 051 得任意输出口输出不同占空比得脉冲波形。从而实现对直流电动机得转速控制。.AT ８ 9 Ｃ 5 １得 P1、0—P1、2 控制直流电机得快、慢、转向,低电平有效.P3、0 为 P Ｗ M 波输出,P3、１为转向控制输出，Ｐ3、2 为蜂鸣器。PWM 控制 DC 电机转速，晶振为 12 Ｍ,利用定时器控制产生占空比可变得 P Ｗ M 波，按 K1 键,P Ｗ M 值增加,则占空比增加,电机转快,按 K2 键，P ＷＭ值减少，则占空比减小，电机转慢，当 PWM 值增加到最大值 255 或者最小值 1 时,蜂鸣器将报警四 实验器材D Ｖ C Ｃ试验箱 导线若 电源等器件 PRO ＴＵＥ S 仿真软件 KR ＩＬ软件五 实验流程与程序#inc ｌ u ｄ e 〈 reg51、h >sbi ｔ K1 =P １^０ ； 增加键ｓ bit Ｋ 2 =P １^１ ; 减少键sbit K ３ =P1^２ ； 转向选择键sbit PW ＭＵ OT =P3^０ ； PWM 波输出ﻩﻩｓ b ｉｔ ｔ urn_around =P3^1 ;ﻩ转向控制输出sbi ｔ B Ｅ EP =P3^2 ； 蜂鸣器un ｓ i ｇ ned i ｎｔ PW Ｍ； void Ｂ eep（void）;ｖｏ i ｄ de ｌ ay（ｕ n ｓ i ｇ ned int n）;void main(ｖｏ id)｛ T Ｍ O Ｄ=0 ｘ 1 １； //设置 T0、Ｔ 1 为方式 1，(1 ６位定时器) TH0＝0 ; 65536us 延时常数{ｔ=(6 ５ 536—TH)/fose／12} ﻩ Ｔ L0=０； T Ｈ１=P ＷＭ ; //脉宽调节,高８位ﻩ T Ｌ１=0； Ｅ A=１;ﻩ //开总中断 ＥＴ 0＝１; //开Ｔ 0 中断ﻩ ET1=１；ﻩﻩ //开 T1 中断 Ｔ R0=1 ；／／ T ０定时允许 ｗ hile（1） {ﻩ ｉ f（K3=＝0&＆K1==1&＆K2＝＝1) // 转向ﻩ {tu ｒ n_a ｒ o ｕ nd＝!ｔ urn_a ｒｏ und;ﻩﻩﻩﻩﻩ ｝ﻩ whi ｌ e（Ｋ 3==0）; ／／检测 K ...
