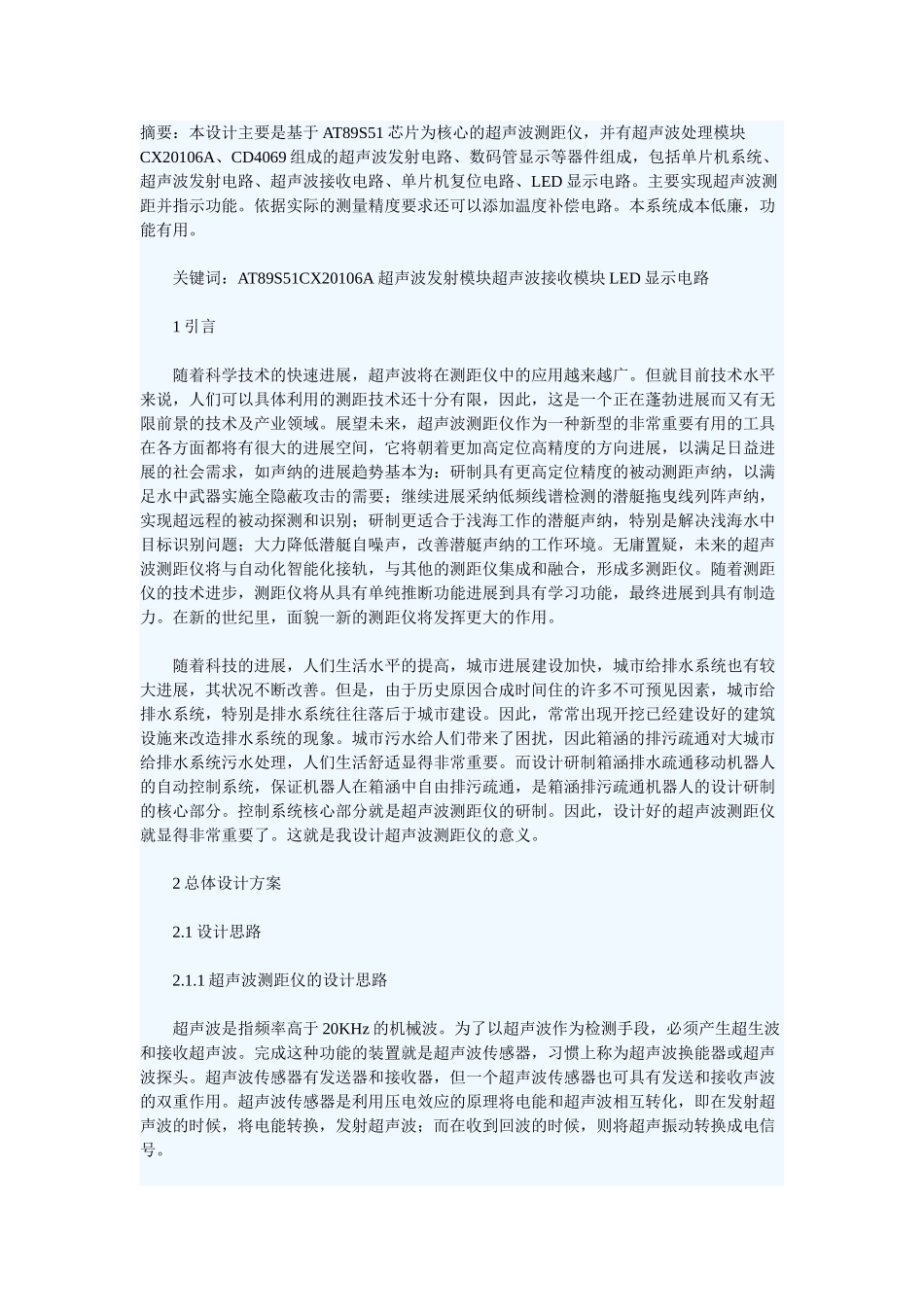

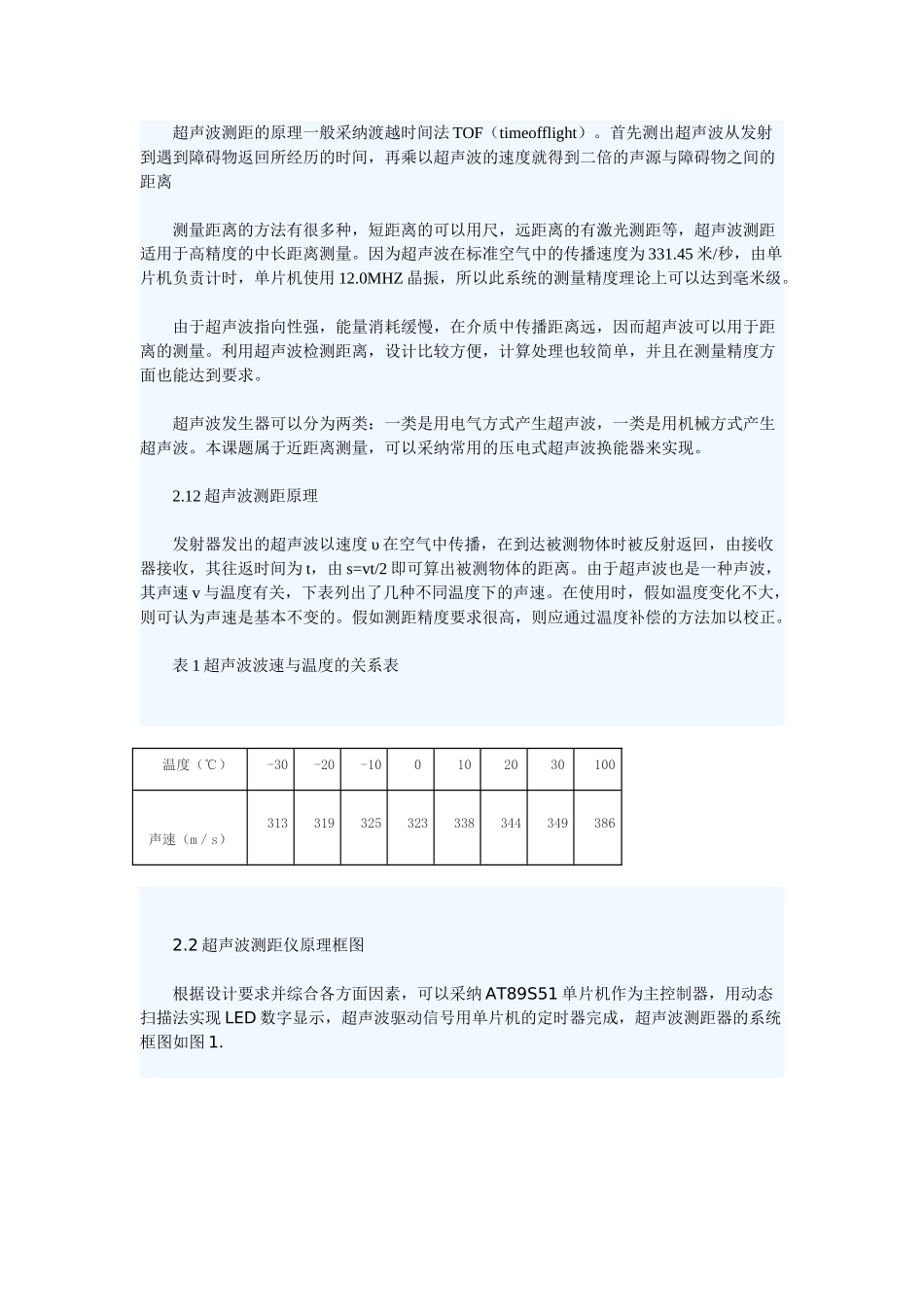

基于单片机的超声波 LED 显示电路测距仪的设计摘要：本设计主要是基于 AT89S51 芯片为核心的超声波测距仪，并有超声波处理模块CX20106A、CD4069 组成的超声波发射电路、数码管显示等器件组成，包括单片机系统、超声波发射电路、超声波接收电路、单片机复位电路、LED 显示电路。主要实现超声波测距并指示功能。依据实际的测量精度要求还可以添加温度补偿电路。本系统成本低廉，功能有用。 关键词：AT89S51CX20106A 超声波发射模块超声波接收模块 LED 显示电路 1 引言 随着科学技术的快速进展，超声波将在测距仪中的应用越来越广。但就目前技术水平来说，人们可以具体利用的测距技术还十分有限，因此，这是一个正在蓬勃进展而又有无限前景的技术及产业领域。展望未来，超声波测距仪作为一种新型的非常重要有用的工具在各方面都将有很大的进展空间，它将朝着更加高定位高精度的方向进展，以满足日益进展的社会需求，如声纳的进展趋势基本为：研制具有更高定位精度的被动测距声纳，以满足水中武器实施全隐蔽攻击的需要；继续进展采纳低频线谱检测的潜艇拖曳线列阵声纳，实现超远程的被动探测和识别；研制更适合于浅海工作的潜艇声纳，特别是解决浅海水中目标识别问题；大力降低潜艇自噪声，改善潜艇声纳的工作环境。无庸置疑，未来的超声波测距仪将与自动化智能化接轨，与其他的测距仪集成和融合，形成多测距仪。随着测距仪的技术进步，测距仪将从具有单纯推断功能进展到具有学习功能，最终进展到具有制造力。在新的世纪里，面貌一新的测距仪将发挥更大的作用。 随着科技的进展，人们生活水平的提高，城市进展建设加快，城市给排水系统也有较大进展，其状况不断改善。但是，由于历史原因合成时间住的许多不可预见因素，城市给排水系统，特别是排水系统往往落后于城市建设。因此，常常出现开挖已经建设好的建筑设施来改造排水系统的现象。城市污水给人们带来了困扰，因此箱涵的排污疏通对大城市给排水系统污水处理，人们生活舒适显得非常重要。而设计研制箱涵排水疏通移动机器人的自动控制系统，保证机器人在箱涵中自由排污疏通，是箱涵排污疏通机器人的设计研制的核心部分。控制系统核心部分就是超声波测距仪的研制。因此，设计好的超声波测距仪就显得非常重要了。这就是我设计超声波测距仪的意义。 2 总体设计方案 2.1 设计思路 2.1.1 超声波测距仪的设计思路 超声波是指频率高于 20KHz 的机械波。为了以超声波作为检测手段，...
