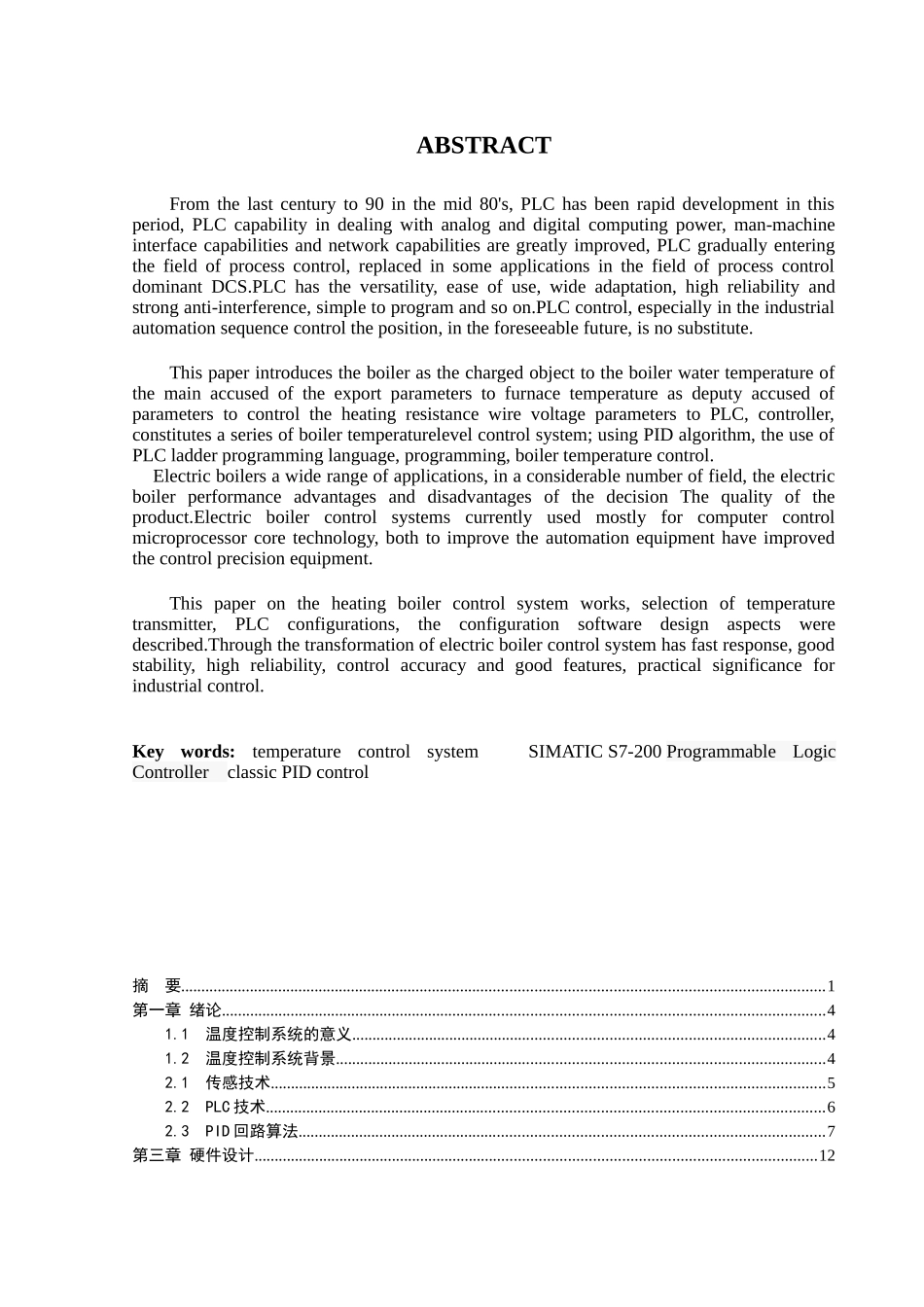

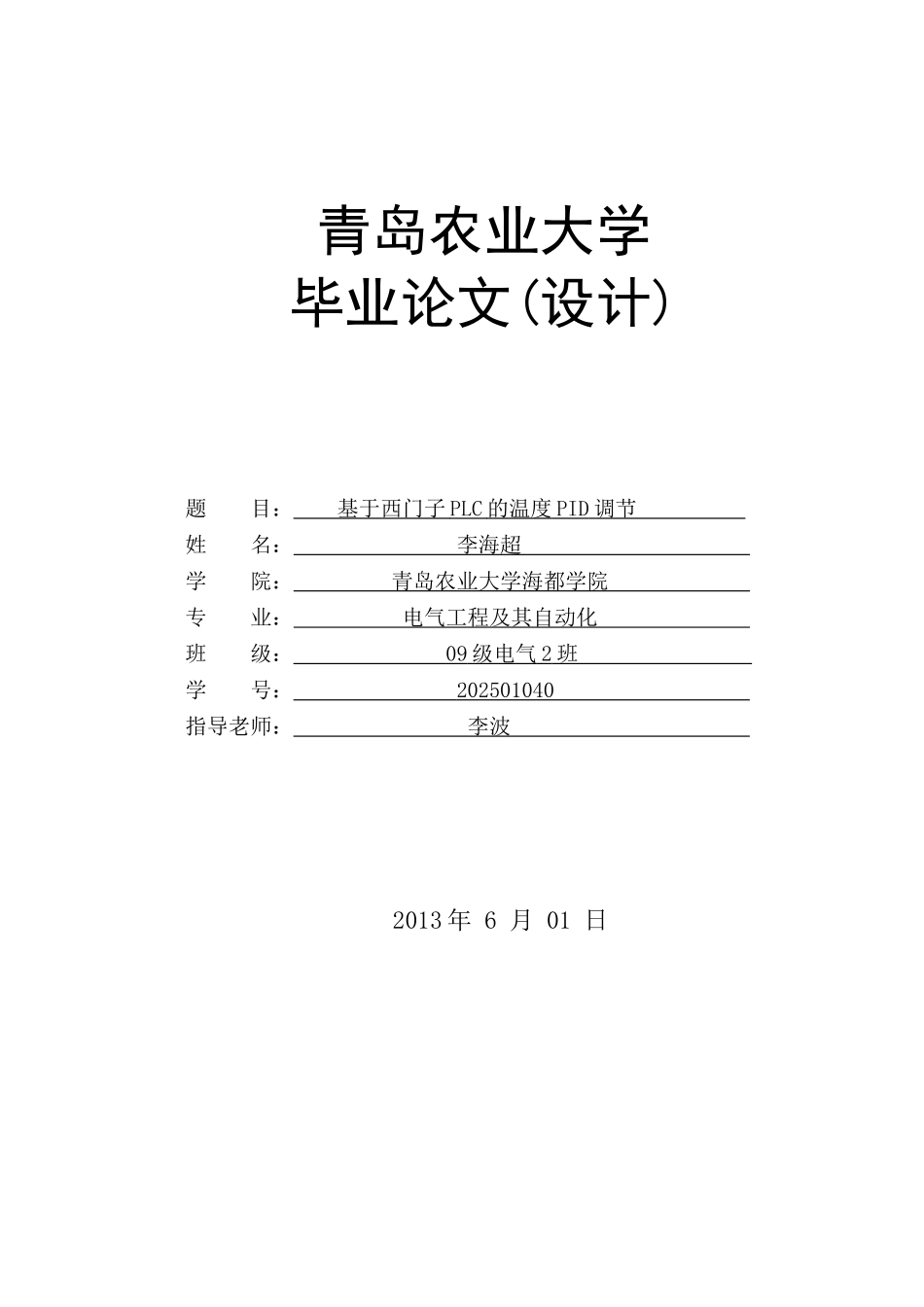

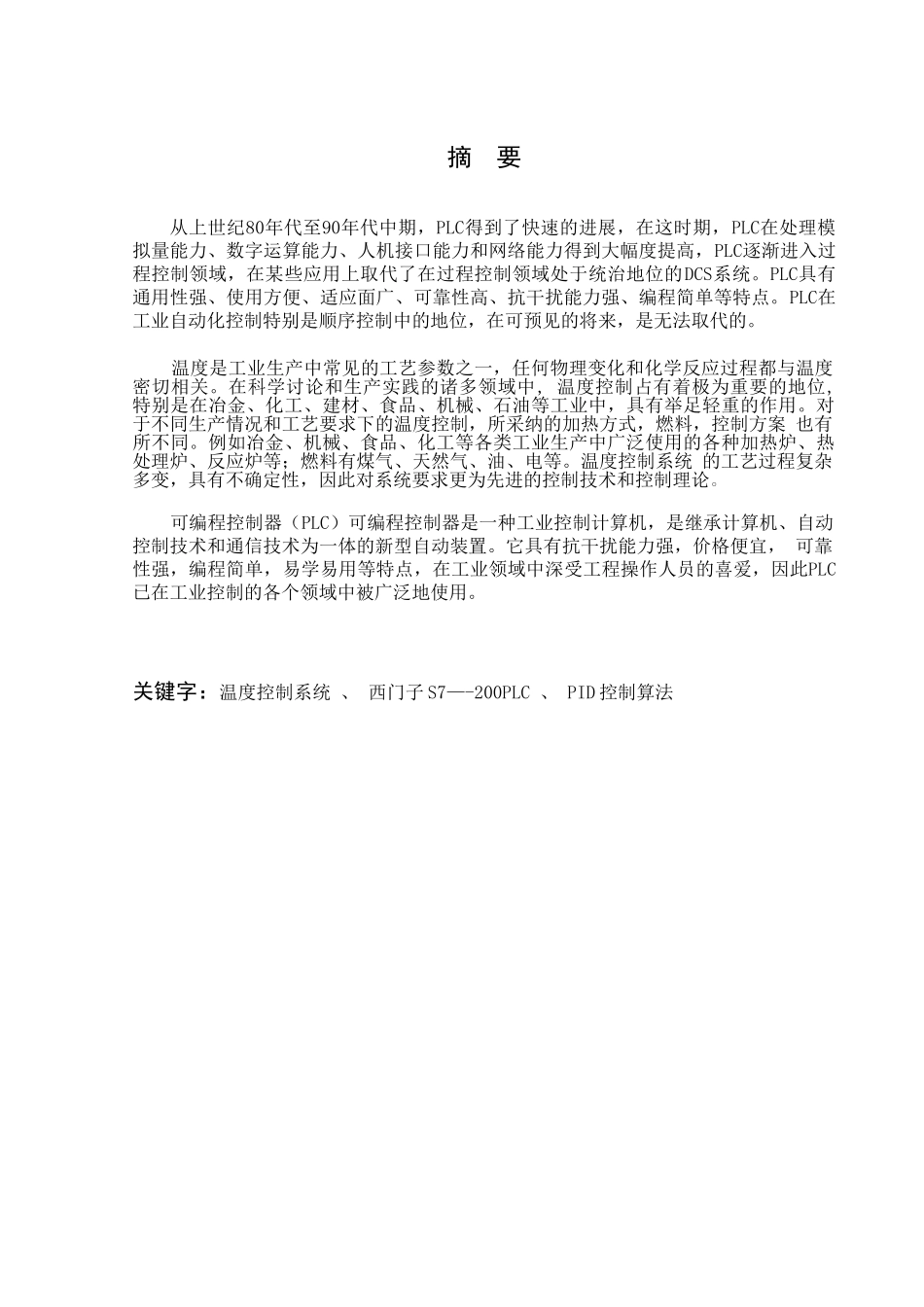

青岛农业大学毕业论文(设计)题 目： 基于西门子 PLC 的温度 PID 调节 姓 名： 李海超 学 院： 青岛农业大学海都学院 专 业： 电气工程及其自动化 班 级： 09 级电气 2 班 学 号： 202501040 指导老师： 李波 2013 年 6 月 01 日摘 要从上世纪80年代至90年代中期，PLC得到了快速的进展，在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。 温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关。在科学讨论和生产实践的诸多领域中, 温度控制占有着极为重要的地位, 特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足轻重的作用。对于不同生产情况和工艺要求下的温度控制，所采纳的加热方式，燃料，控制方案 也有所不同。例如冶金、机械、食品、化工等各类工业生产中广泛使用的各种加热炉、热处理炉、反应炉等；燃料有煤气、天然气、油、电等。温度控制系统 的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。 可编程控制器（PLC）可编程控制器是一种工业控制计算机，是继承计算机、自动控制技术和通信技术为一体的新型自动装置。它具有抗干扰能力强，价格便宜， 可靠性强，编程简单，易学易用等特点，在工业领域中深受工程操作人员的喜爱，因此PLC已在工业控制的各个领域中被广泛地使用。关键字：温度控制系统 、 西门子 S7—-200PLC 、 PID 控制算法 ABSTRACTFrom the last century to 90 in the mid 80's, PLC has been rapid development in this period, PLC capability in dealing with analog and digital computing power, man-machine interface capabilities and network capabilities are greatly improved, PLC gradually entering the field of process control, replaced in some applications in the field of process control dominant DCS.PLC has the versatility, ease of use, wide adaptation, high reliability and strong anti-interference...
