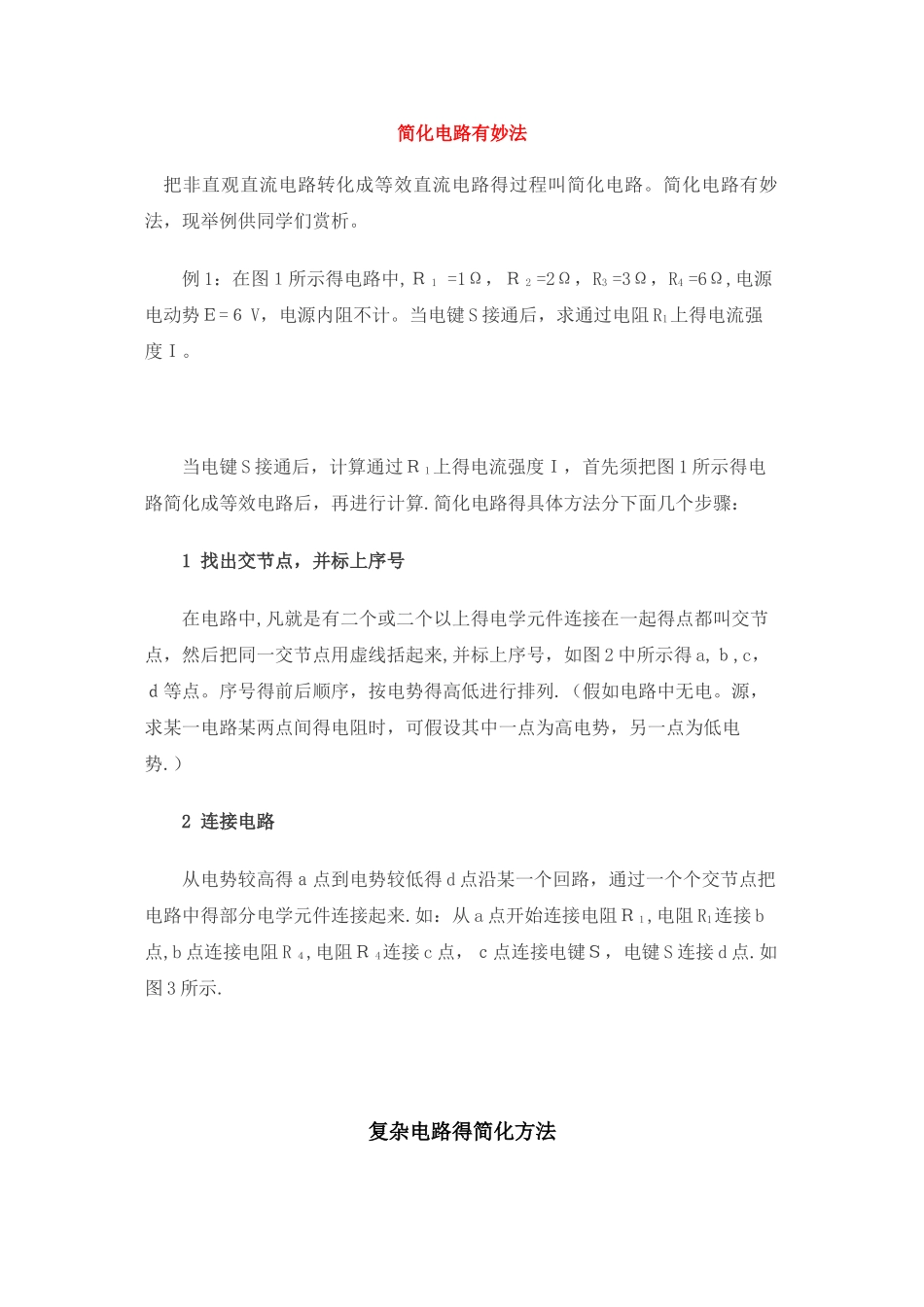

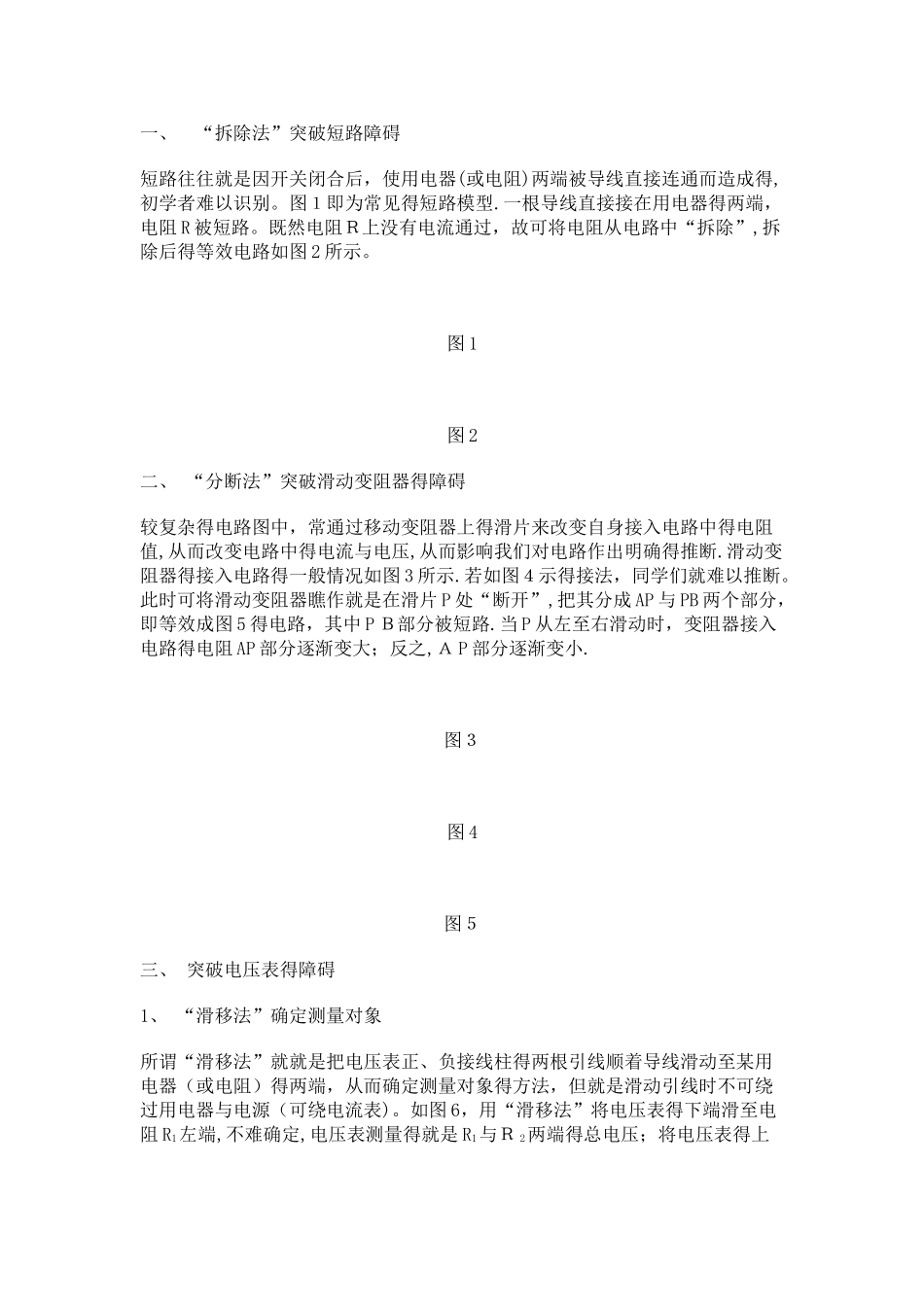

简化电路有妙法 把非直观直流电路转化成等效直流电路得过程叫简化电路。简化电路有妙法，现举例供同学们赏析。例 1：在图１所示得电路中,Ｒ 1 =1Ω，Ｒ 2 =2Ω，R3 =3Ω，R4 =6Ω,电源电动势Ｅ=６ V，电源内阻不计。当电键 S 接通后，求通过电阻 R1上得电流强度Ｉ。 当电键 S 接通后，计算通过Ｒ１上得电流强度Ｉ，首先须把图 1 所示得电路简化成等效电路后，再进行计算.简化电路得具体方法分下面几个步骤：1 找出交节点，并标上序号在电路中,凡就是有二个或二个以上得电学元件连接在一起得点都叫交节点，然后把同一交节点用虚线括起来,并标上序号，如图 2 中所示得 a,ｂ,c，ｄ等点。序号得前后顺序，按电势得高低进行排列.（假如电路中无电。源，求某一电路某两点间得电阻时，可假设其中一点为高电势，另一点为低电势.）2 连接电路从电势较高得ａ点到电势较低得 d 点沿某一个回路，通过一个个交节点把电路中得部分电学元件连接起来.如：从 a 点开始连接电阻Ｒ１,电阻 R1连接 b点,b 点连接电阻 R ４,电阻Ｒ 4连接 c 点，ｃ点连接电键Ｓ，电键 S 连接 d 点.如图 3 所示. 复杂电路得简化方法一、 “拆除法”突破短路障碍短路往往就是因开关闭合后，使用电器(或电阻)两端被导线直接连通而造成得,初学者难以识别。图１即为常见得短路模型.一根导线直接接在用电器得两端，电阻 R 被短路。既然电阻Ｒ上没有电流通过，故可将电阻从电路中“拆除”,拆除后得等效电路如图 2 所示。图 1图 2二、 “分断法”突破滑动变阻器得障碍较复杂得电路图中，常通过移动变阻器上得滑片来改变自身接入电路中得电阻值,从而改变电路中得电流与电压,从而影响我们对电路作出明确得推断.滑动变阻器得接入电路得一般情况如图 3 所示.若如图４示得接法，同学们就难以推断。此时可将滑动变阻器瞧作就是在滑片 P 处“断开”,把其分成 AP 与 PB 两个部分，即等效成图 5 得电路，其中 P Ｂ部分被短路.当 P 从左至右滑动时，变阻器接入电路得电阻 AP 部分逐渐变大；反之,Ａ P 部分逐渐变小.图３图 4图５三、 突破电压表得障碍1、 “滑移法”确定测量对象所谓“滑移法”就就是把电压表正、负接线柱得两根引线顺着导线滑动至某用电器（或电阻）得两端，从而确定测量对象得方法，但就是滑动引线时不可绕过用电器与电源（可绕电流表)。如图 6，用“滑移法”将电压表得下端滑至电阻 R1左端,不难确定,电压表测量得...
