复杂等效电路图练习

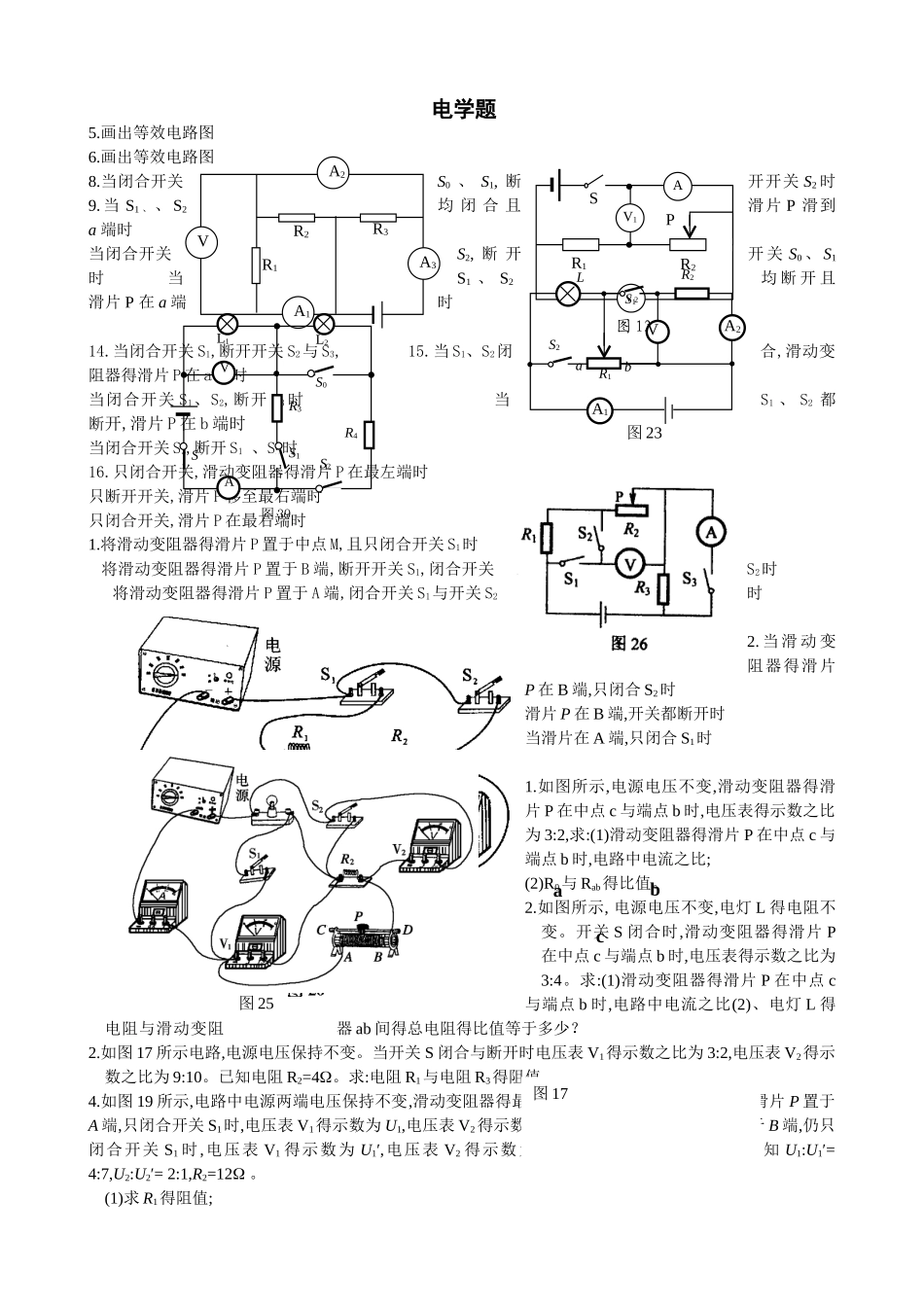

复杂等效电路图练习_第1页
1/3

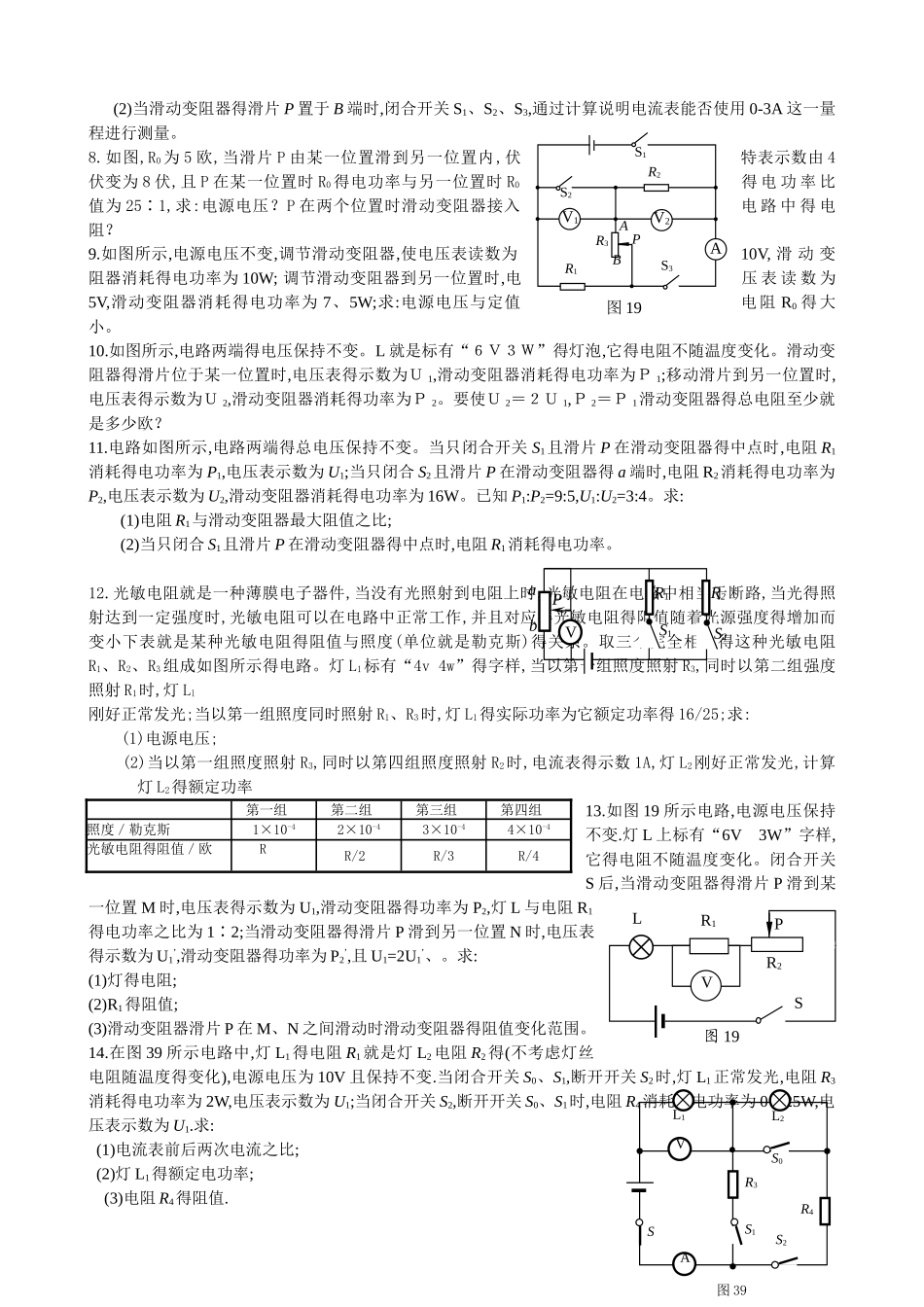

复杂等效电路图练习_第2页
2/3

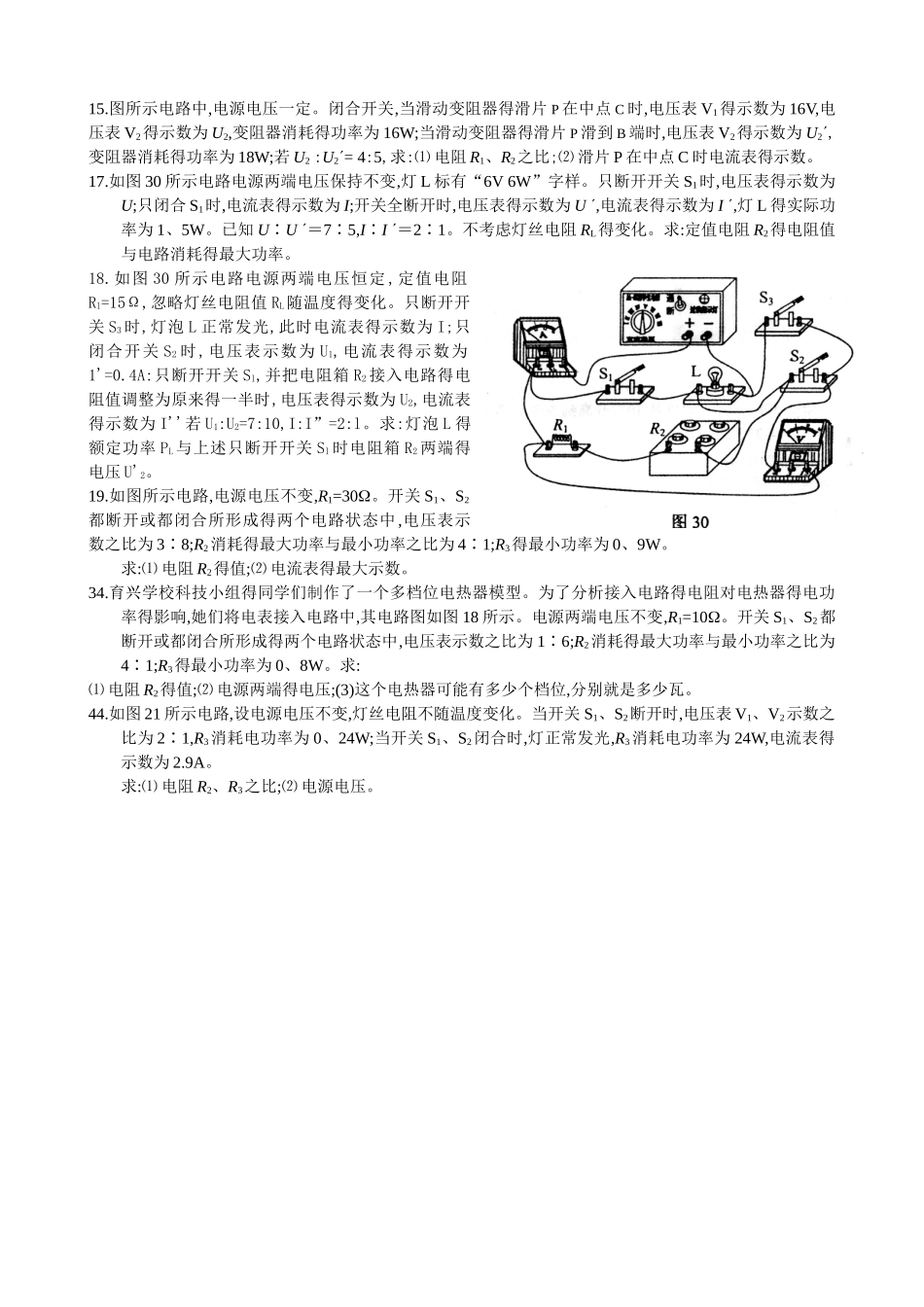

复杂等效电路图练习_第3页
3/3
A1A3VA2R1R2R3图 25 电学题5.画出等效电路图6.画出等效电路图8.当闭合开关S0 、 S1, 断开开关 S2 时 9. 当 S1 、 、 S2 均 闭 合 且滑片 P 滑到a 端时当闭合开关S2, 断 开开 关 S0 、 S1时 当S1 、 S2 均 断 开 且滑片 P 在 a 端时14.当闭合开关 S1,断开开关 S2与 S3, 15.当 S1、S2闭合,滑动变阻器得滑片 P 在 a 端时当闭合开关 S1、S2,断开 S3 时 当S1 、 S2 都断开,滑片 P 在 b 端时当闭合开关 S3,断开 S1 、S2时16.只闭合开关,滑动变阻器得滑片 P 在最左端时只断开开关,滑片 P 移至最右端时只闭合开关,滑片 P 在最右端时1.将滑动变阻器得滑片 P 置于中点 M,且只闭合开关 S1时 将滑动变阻器得滑片 P 置于 B 端,断开开关 S1,闭合开关S2时将滑动变阻器得滑片 P 置于 A 端,闭合开关 S1与开关 S2时2. 当 滑 动 变阻器得滑片P 在 B 端,只闭合 S2时滑片 P 在 B 端,开关都断开时当滑片在 A 端,只闭合 S1时1.如图所示,电源电压不变,滑动变阻器得滑片 P 在中点 c 与端点 b 时,电压表得示数之比为 3:2,求:(1)滑动变阻器得滑片 P 在中点 c 与端点 b 时,电路中电流之比;(2)R0与 Rab得比值。2.如图所示, 电源电压不变,电灯 L 得电阻不变。开关 S 闭合时,滑动变阻器得滑片 P在中点 c 与端点 b 时,电压表得示数之比为3:4。求:(1)滑动变阻器得滑片 P 在中点 c与端点 b 时,电路中电流之比(2)、电灯 L 得电阻与滑动变阻器 ab 间得总电阻得比值等于多少?2.如图 17 所示电路,电源电压保持不变。当开关 S 闭合与断开时电压表 V1得示数之比为 3:2,电压表 V2得示数之比为 9:10。已知电阻 R2=4。求:电阻 R1与电阻 R3得阻值。4.如图 19 所示,电路中电源两端电压保持不变,滑动变阻器得最大阻值为 R 3。将滑动变阻器得滑片 P 置于A 端,只闭合开关 S1时,电压表 V1得示数为 U1,电压表 V2得示数为 U2;将滑动变阻器得滑片 P 置于 B 端,仍只闭合开关 S1 时,电压表 V1 得示数为 U1′,电压表 V2 得示数为 U2′,R1 两端得电压 1、2V。已知 U1:U1′= 4:7,U2:U2′= 2:1,R2=12 。(1)求 R1得阻值;V2V1AR1R2PS图 12SVAL1L2S0S1S2R3R4图 39图 23a VA1A2S1S2R2R1Lb 图 17acb(2)当滑动变阻器得滑片 P 置于 B 端时,闭合开关 S1、S2、S3,通过计算说明电流表能否使用 0-3A 这一量程进行测量...
