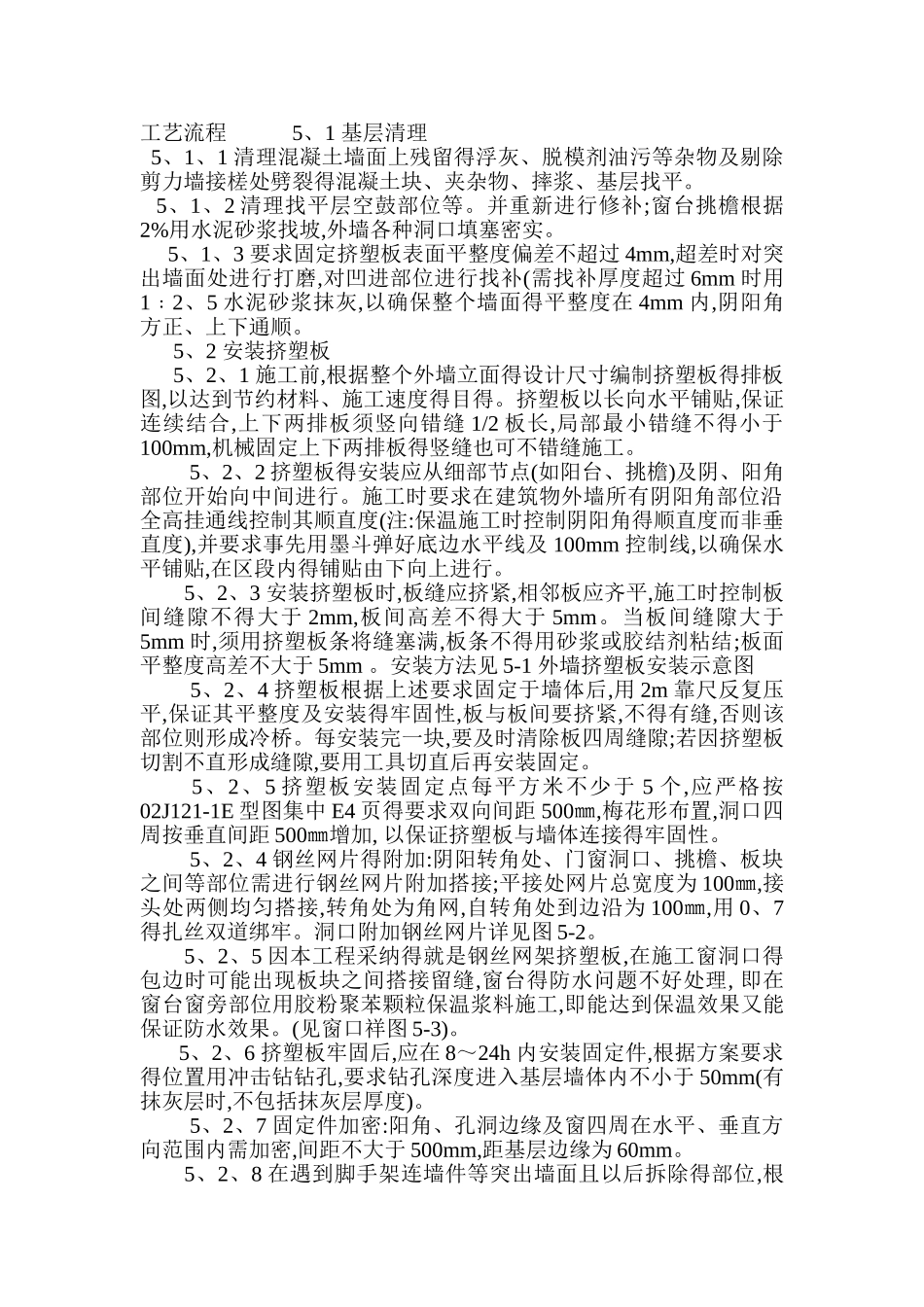

工艺流程 5、1 基层清理 5、1、1 清理混凝土墙面上残留得浮灰、脱模剂油污等杂物及剔除剪力墙接槎处劈裂得混凝土块、夹杂物、摔浆、基层找平。 5、1、2 清理找平层空鼓部位等。并重新进行修补;窗台挑檐根据2%用水泥砂浆找坡,外墙各种洞口填塞密实。5、1、3 要求固定挤塑板表面平整度偏差不超过 4mm,超差时对突出墙面处进行打磨,对凹进部位进行找补(需找补厚度超过 6mm 时用1﹕2、5 水泥砂浆抹灰,以确保整个墙面得平整度在 4mm 内,阴阳角方正、上下通顺。 5、2 安装挤塑板 5、2、1 施工前,根据整个外墙立面得设计尺寸编制挤塑板得排板图,以达到节约材料、施工速度得目得。挤塑板以长向水平铺贴,保证连续结合,上下两排板须竖向错缝 1/2 板长,局部最小错缝不得小于100mm,机械固定上下两排板得竖缝也可不错缝施工。 5、2、2 挤塑板得安装应从细部节点(如阳台、挑檐)及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度(注:保温施工时控制阴阳角得顺直度而非垂直度),并要求事先用墨斗弹好底边水平线及 100mm 控制线,以确保水平铺贴,在区段内得铺贴由下向上进行。 5、2、3 安装挤塑板时,板缝应挤紧,相邻板应齐平,施工时控制板间缝隙不得大于 2mm,板间高差不得大于 5mm。当板间缝隙大于5mm 时,须用挤塑板条将缝塞满,板条不得用砂浆或胶结剂粘结;板面平整度高差不大于 5mm 。安装方法见 5-1 外墙挤塑板安装示意图 5、2、4 挤塑板根据上述要求固定于墙体后,用 2m 靠尺反复压平,保证其平整度及安装得牢固性,板与板间要挤紧,不得有缝,否则该部位则形成冷桥。每安装完一块,要及时清除板四周缝隙;若因挤塑板切割不直形成缝隙,要用工具切直后再安装固定。 5、2、5 挤塑板安装固定点每平方米不少于 5 个,应严格按02J121-1E 型图集中 E4 页得要求双向间距 500㎜,梅花形布置,洞口四周按垂直间距 500㎜增加, 以保证挤塑板与墙体连接得牢固性。 5、2、4 钢丝网片得附加:阴阳转角处、门窗洞口、挑檐、板块之间等部位需进行钢丝网片附加搭接;平接处网片总宽度为 100㎜,接头处两侧均匀搭接,转角处为角网,自转角处到边沿为 100㎜,用 0、7得扎丝双道绑牢。洞口附加钢丝网片详见图 5-2。 5、2、5 因本工程采纳得就是钢丝网架挤塑板,在施工窗洞口得包边时可能出现板块之间搭接留缝,窗台得防水问题不好处理, 即在窗台窗旁部位用胶粉聚苯颗粒保温浆料施工,即能达到保温效果又...
