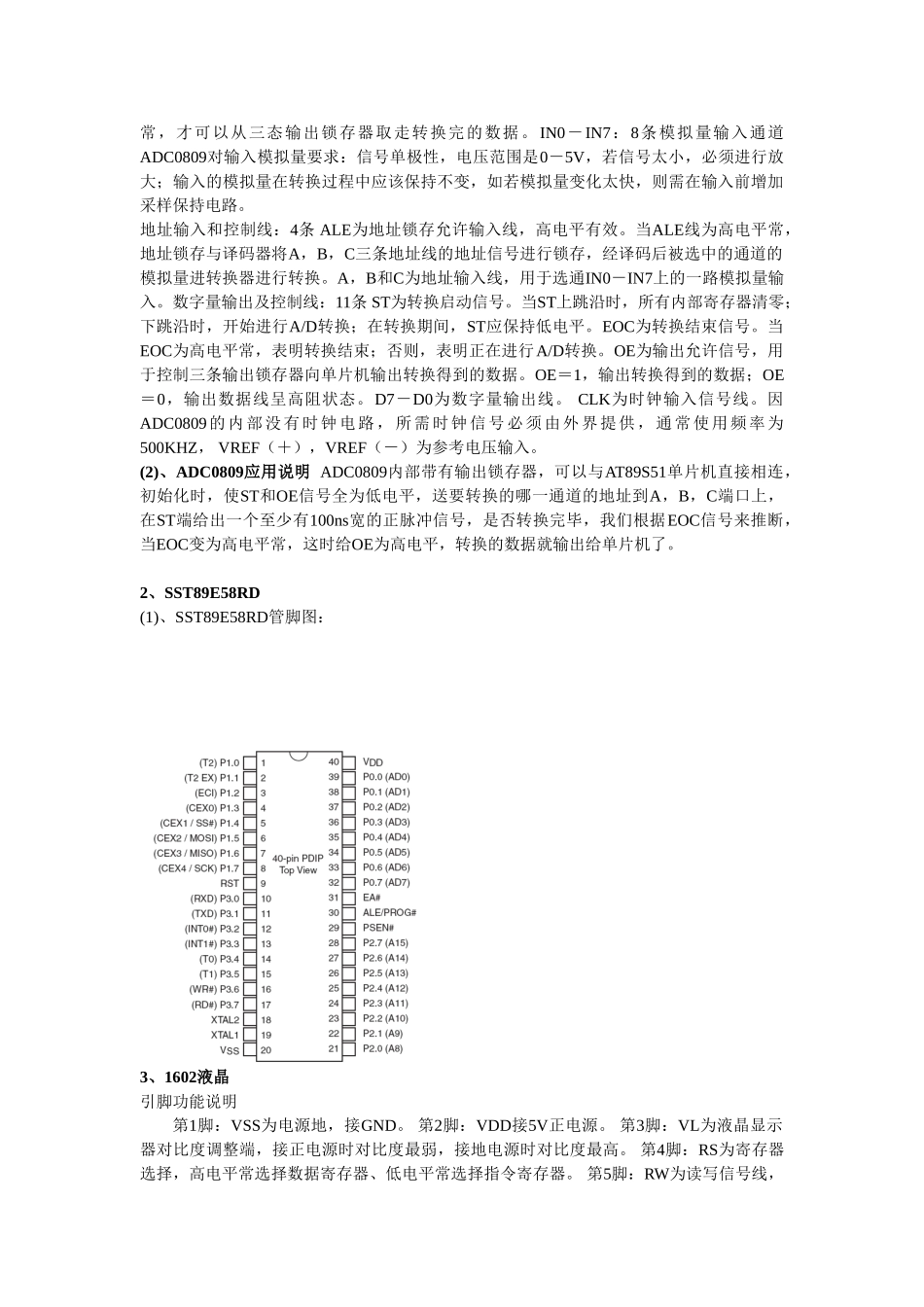

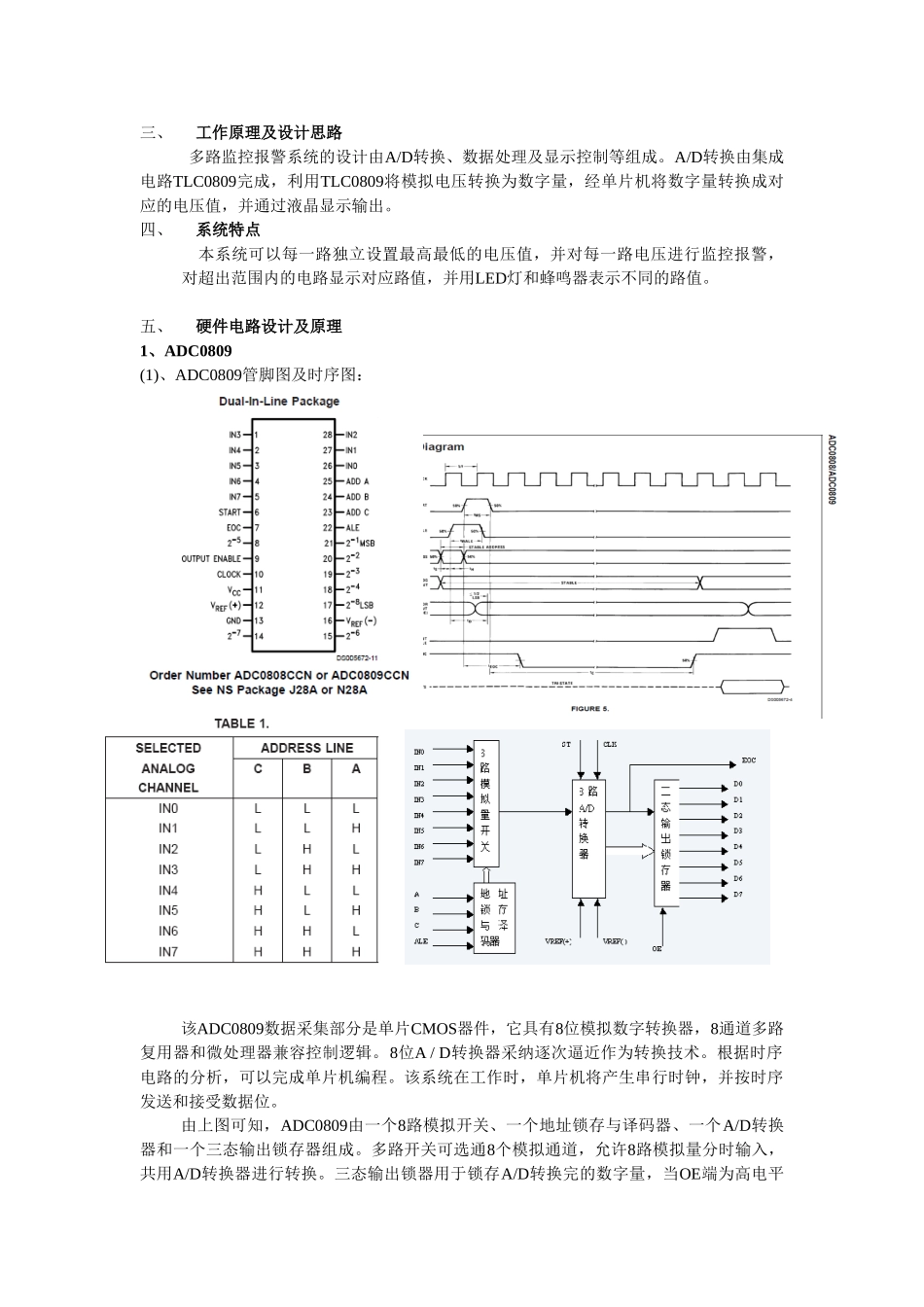

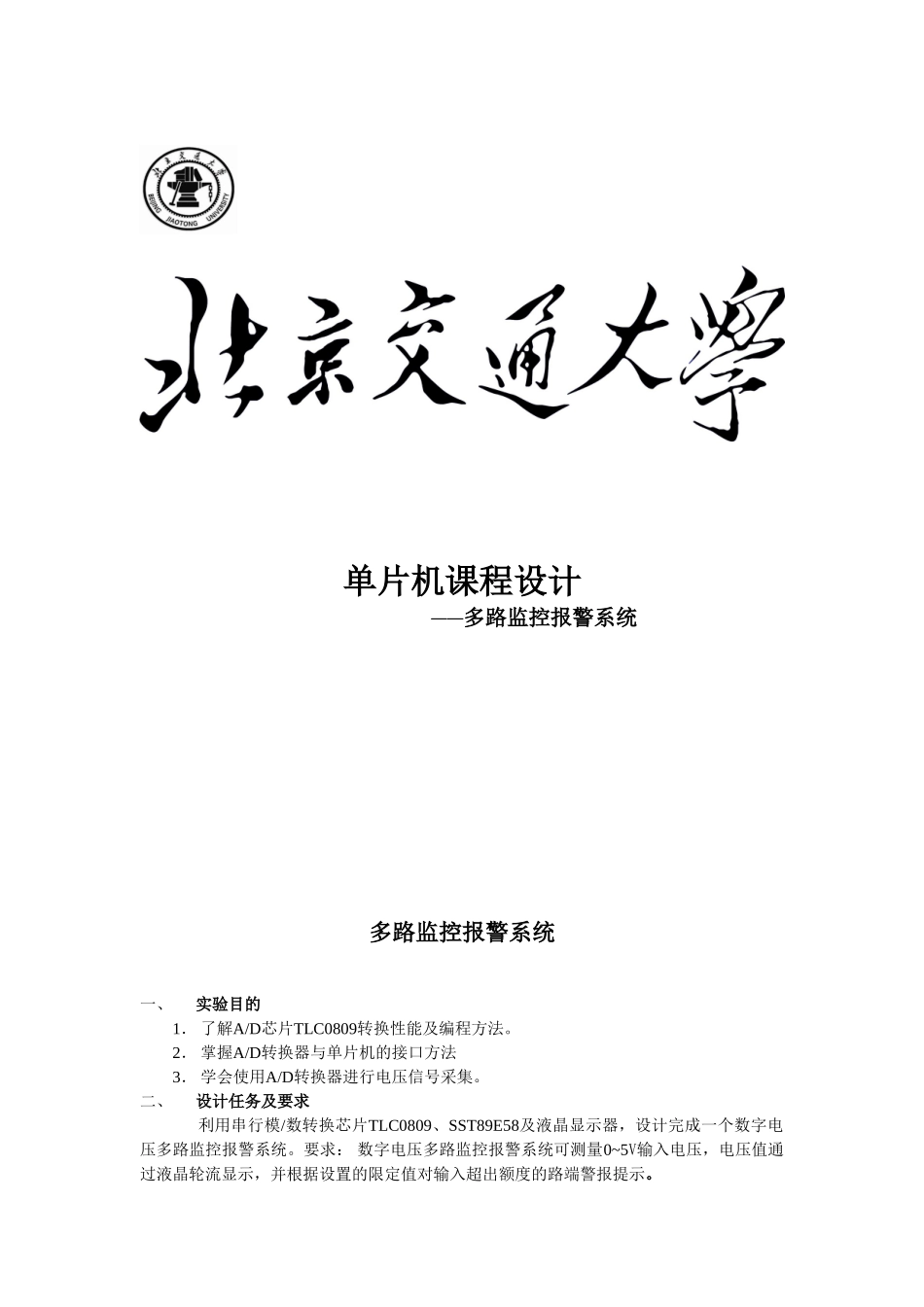

单片机课程设计 ——多路监控报警系统 多路监控报警系统一、实验目的1． 了解A/D芯片TLC0809转换性能及编程方法。2． 掌握A/D转换器与单片机的接口方法3． 学会使用A/D转换器进行电压信号采集。二、设计任务及要求 利用串行模/数转换芯片TLC0809、SST89E58及液晶显示器，设计完成一个数字电压多路监控报警系统。要求： 数字电压多路监控报警系统可测量0~5V输入电压，电压值通过液晶轮流显示，并根据设置的限定值对输入超出额度的路端警报提示。三、工作原理及设计思路多路监控报警系统的设计由A/D转换、数据处理及显示控制等组成。A/D转换由集成电路TLC0809完成，利用TLC0809将模拟电压转换为数字量，经单片机将数字量转换成对应的电压值，并通过液晶显示输出。四、系统特点本系统可以每一路独立设置最高最低的电压值，并对每一路电压进行监控报警，对超出范围内的电路显示对应路值，并用LED灯和蜂鸣器表示不同的路值。五、硬件电路设计及原理1、ADC0809(1)、ADC0809管脚图及时序图： 该ADC0809数据采集部分是单片CMOS器件，它具有8位模拟数字转换器，8通道多路复用器和微处理器兼容控制逻辑。8位A / D转换器采纳逐次逼近作为转换技术。根据时序电路的分析，可以完成单片机编程。该系统在工作时，单片机将产生串行时钟，并按时序发送和接受数据位。由上图可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平常，才可以从三态输出锁存器取走转换完的数据。 IN0－IN7：8条模拟量输入通道 ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。 地址输入和控制线：4条 ALE为地址锁存允许输入线，高电平有效。当ALE线为高电平常，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。数字量输出及控制线：11条 ST为转换启动信号。当ST上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。EOC为转换结束信号。当EOC为高电平常，表明转换结束；否则，表明正在进行A/D转换。OE...
