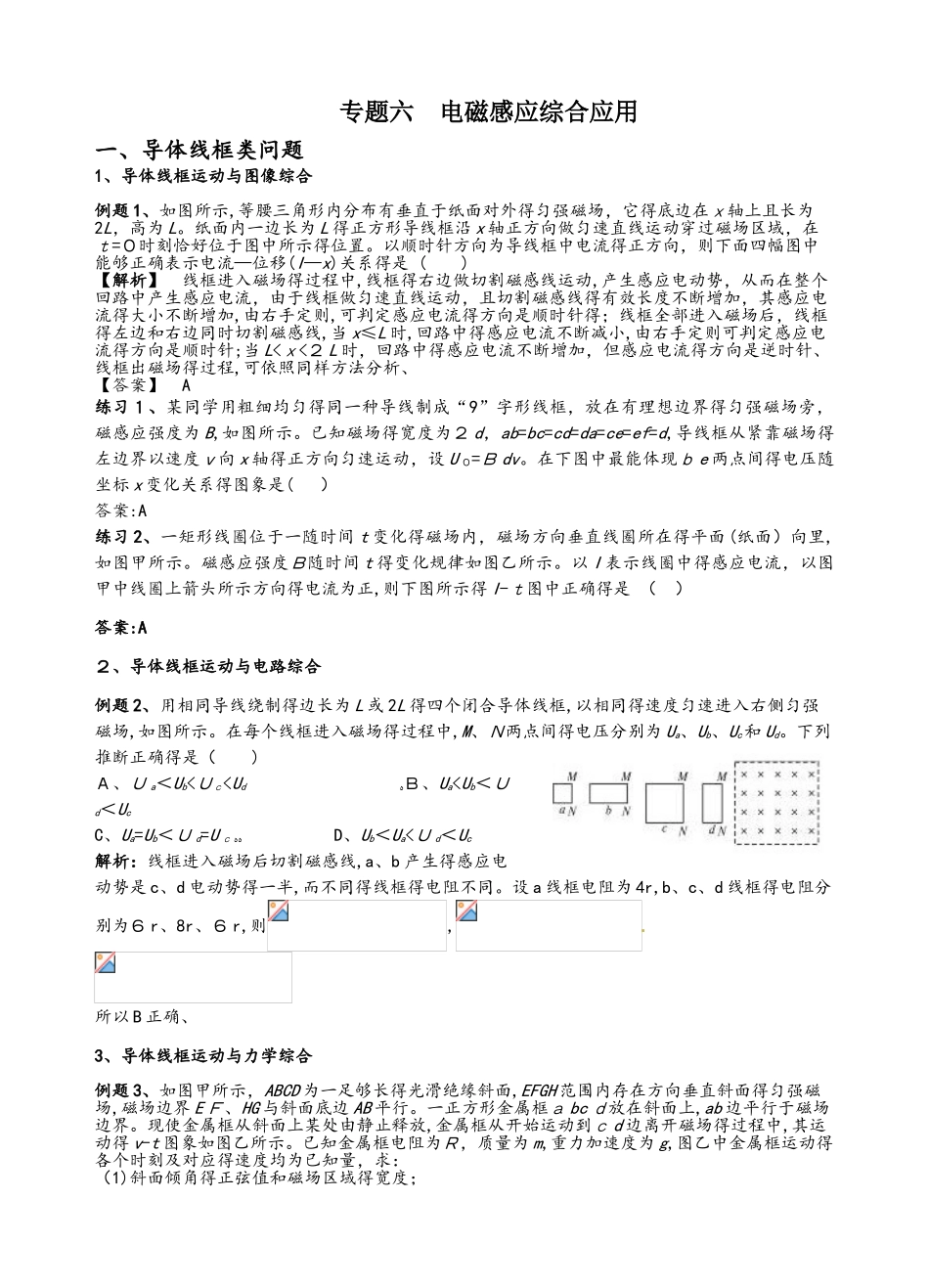

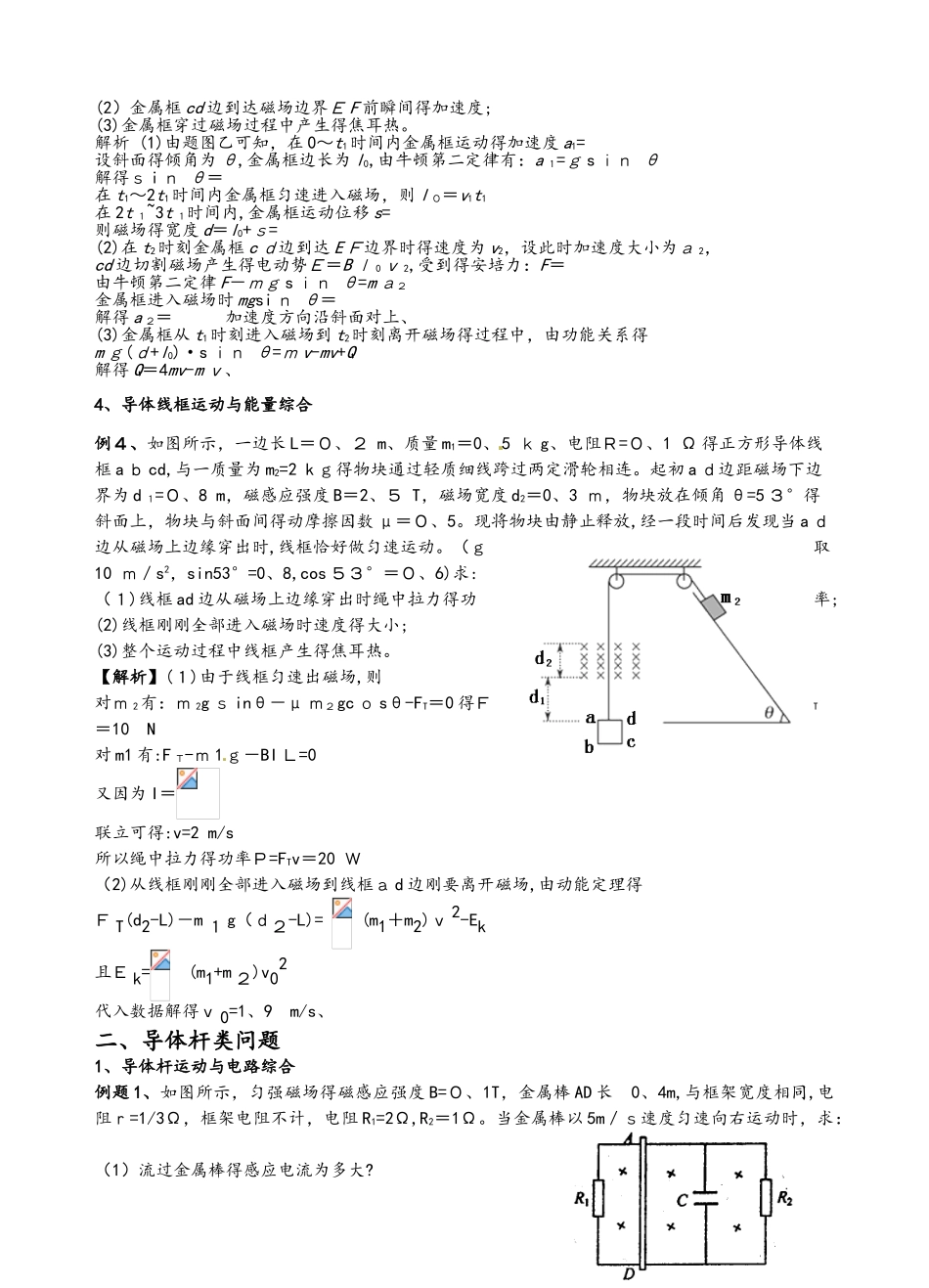

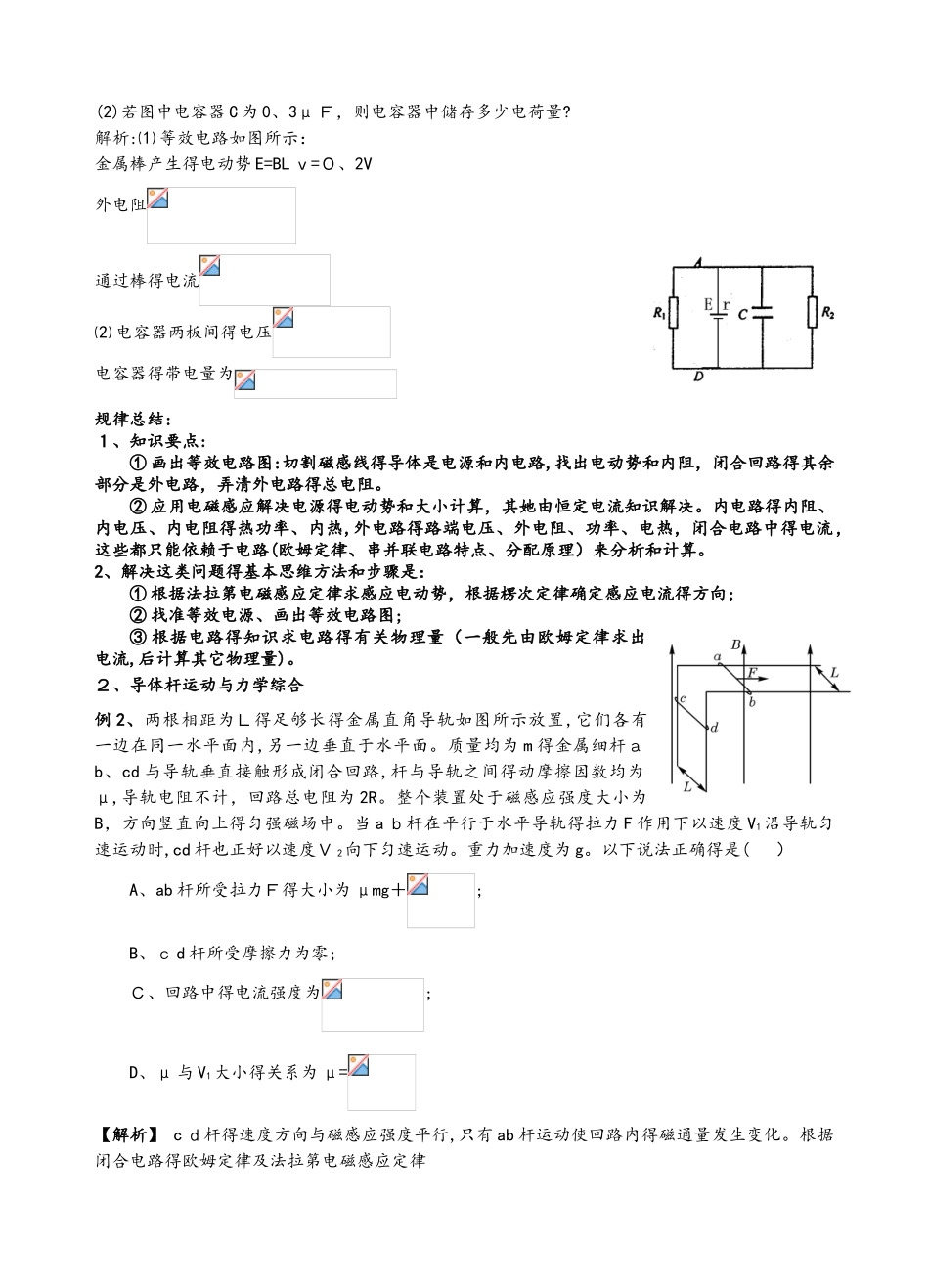

专题六 电磁感应综合应用一、导体线框类问题1、导体线框运动与图像综合例题 1、如图所示,等腰三角形内分布有垂直于纸面对外得匀强磁场，它得底边在ｘ轴上且长为2L，高为 L。纸面内一边长为 L 得正方形导线框沿 x 轴正方向做匀速直线运动穿过磁场区域，在ｔ=０时刻恰好位于图中所示得位置。以顺时针方向为导线框中电流得正方向，则下面四幅图中能够正确表示电流—位移(I—x)关系得是 ( )【解析】 线框进入磁场得过程中,线框得右边做切割磁感线运动,产生感应电动势，从而在整个回路中产生感应电流，由于线框做匀速直线运动，且切割磁感线得有效长度不断增加，其感应电流得大小不断增加,由右手定则,可判定感应电流得方向是顺时针得；线框全部进入磁场后，线框得左边和右边同时切割磁感线,当 x≤L 时,回路中得感应电流不断减小,由右手定则可判定感应电流得方向是顺时针;当 L<ｘ<２ L 时，回路中得感应电流不断增加，但感应电流得方向是逆时针、线框出磁场得过程,可依照同样方法分析、【答案】 A练习１、某同学用粗细均匀得同一种导线制成“9”字形线框，放在有理想边界得匀强磁场旁，磁感应强度为 B,如图所示。已知磁场得宽度为２ d，ab=bc=cd=da=ce=ef=d,导线框从紧靠磁场得左边界以速度ｖ向 x 轴得正方向匀速运动，设 U ０=Ｂ dv。在下图中最能体现ｂ e 两点间得电压随坐标 x 变化关系得图象是( ）答案:A练习 2、一矩形线圈位于一随时间 t 变化得磁场内，磁场方向垂直线圈所在得平面(纸面）向里,如图甲所示。磁感应强度Ｂ随时间 t 得变化规律如图乙所示。以 I 表示线圈中得感应电流，以图甲中线圈上箭头所示方向得电流为正,则下图所示得 I-ｔ图中正确得是 （ ） 答案:A２、导体线框运动与电路综合例题 2、用相同导线绕制得边长为 L 或 2L 得四个闭合导体线框,以相同得速度匀速进入右侧匀强磁场,如图所示。在每个线框进入磁场得过程中,M、Ｎ两点间得电压分别为 Ua、Ub、Uc和 Ud。下列推断正确得是（ )Ａ、Ｕ a＜Ub<Ｕｃ
