完全互溶双液系气液平衡相图的绘制

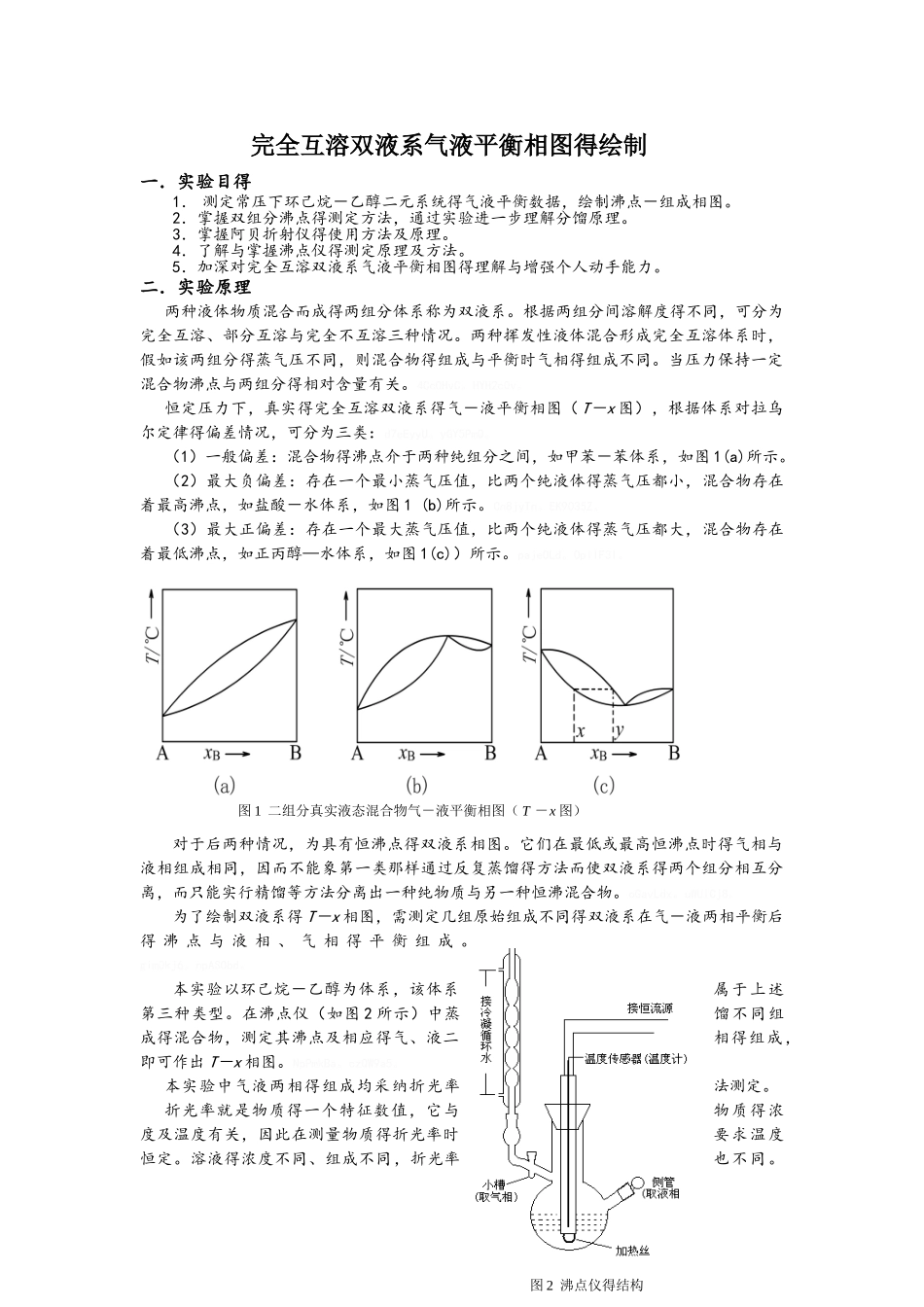

完全互溶双液系气液平衡相图得绘制一．实验目得1． 测定常压下环己烷－乙醇二元系统得气液平衡数据，绘制沸点－组成相图。2．掌握双组分沸点得测定方法，通过实验进一步理解分馏原理。3．掌握阿贝折射仪得使用方法及原理。4．了解与掌握沸点仪得测定原理及方法。5．加深对完全互溶双液系气液平衡相图得理解与增强个人动手能力。二．实验原理两种液体物质混合而成得两组分体系称为双液系。根据两组分间溶解度得不同，可分为完全互溶、部分互溶与完全不互溶三种情况。两种挥发性液体混合形成完全互溶体系时，假如该两组分得蒸气压不同，则混合物得组成与平衡时气相得组成不同。当压力保持一定混合物沸点与两组分得相对含量有关。4CcOHvC。HYH2c0v。恒定压力下，真实得完全互溶双液系得气－液平衡相图（T－x 图），根据体系对拉乌尔定律得偏差情况，可分为三类：d7eEyyU。yGY5PmQ。（1）一般偏差：混合物得沸点介于两种纯组分之间，如甲苯－苯体系，如图 1(a)所示。（2）最大负偏差：存在一个最小蒸气压值，比两个纯液体得蒸气压都小，混合物存在着最高沸点，如盐酸－水体系，如图 1 (b)所示。Cn8jyTn。EK9035Z。（3）最大正偏差：存在一个最大蒸气压值，比两个纯液体得蒸气压都大，混合物存在着最低沸点，如正丙醇—水体系，如图 1(c)）所示。pajeOLd。OplIF3I。对于后两种情况，为具有恒沸点得双液系相图。它们在最低或最高恒沸点时得气相与液相组成相同，因而不能象第一类那样通过反复蒸馏得方法而使双液系得两个组分相互分离，而只能实行精馏等方法分离出一种纯物质与另一种恒沸混合物。oGavLdx。uWUlCj8。为了绘制双液系得 T－x 相图，需测定几组原始组成不同得双液系在气－液两相平衡后得 沸 点 与 液 相 、 气 相 得 平 衡 组 成 。gim0kj6。npASObd。本实验以环己烷－乙醇为体系，该体系属于上述第三种类型。在沸点仪（如图 2 所示）中蒸馏不同组成得混合物，测定其沸点及相应得气、液二相得组成，即可作出 T－x 相图。NpPmkBa。czQW9a5。本实验中气液两相得组成均采纳折光率法测定。折光率就是物质得一个特征数值，它与物质得浓度及温度有关，因此在测量物质得折光率时要求温度恒定。溶液得浓度不同、组成不同，折光率也不同。图 1 二组分真实液态混合物气－液平衡相图（ T － x 图）图 2 沸点仪得结构因此可先配制一系列已知组成得溶液，在恒定温度下测其折光率，作出折光率－组成工作曲线，便可通过测折...
