工业炉温度串级控制-课程设计本科学位论文

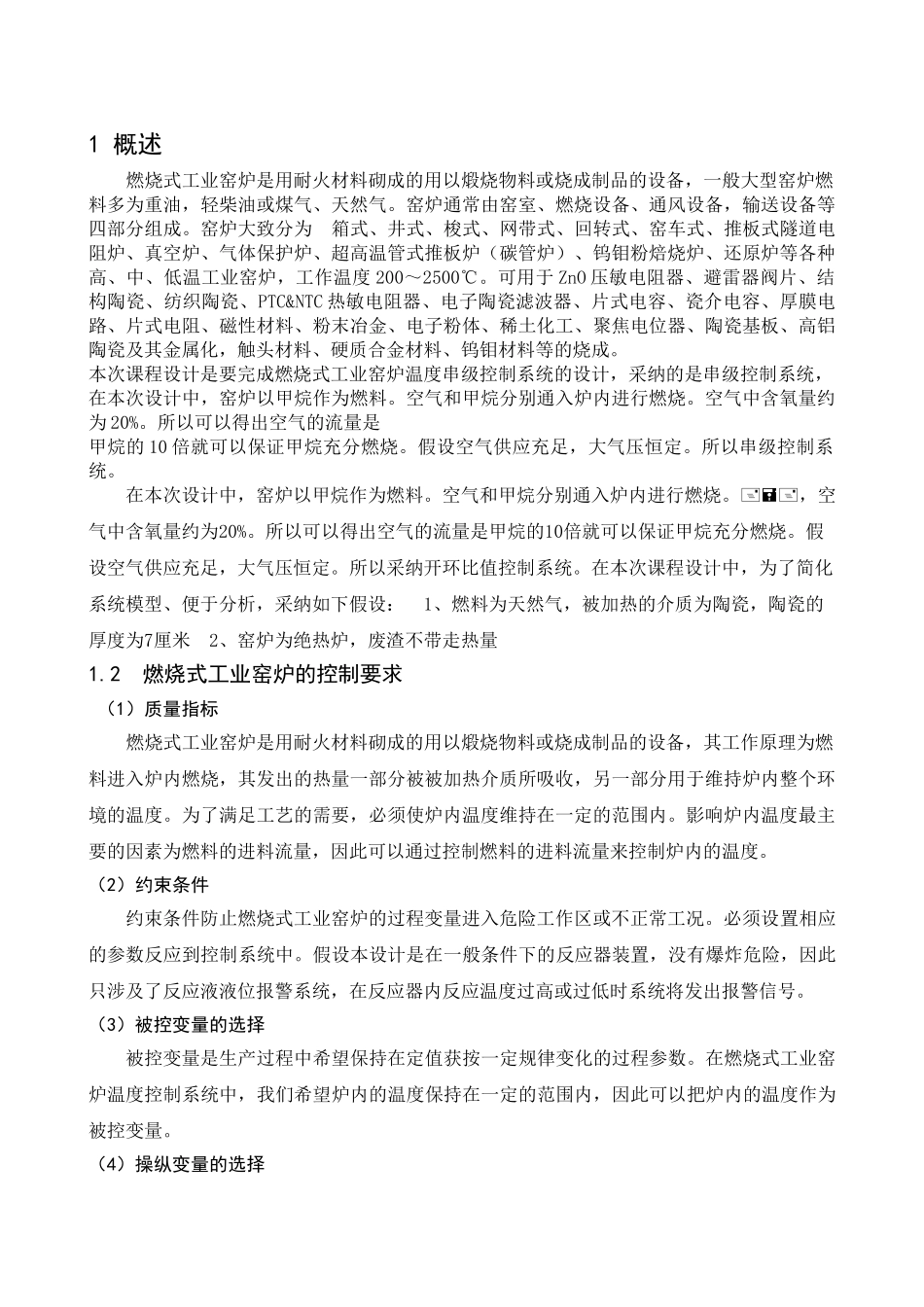

工业炉温度串级控制-课程设计本科学位论文_第1页
1/17

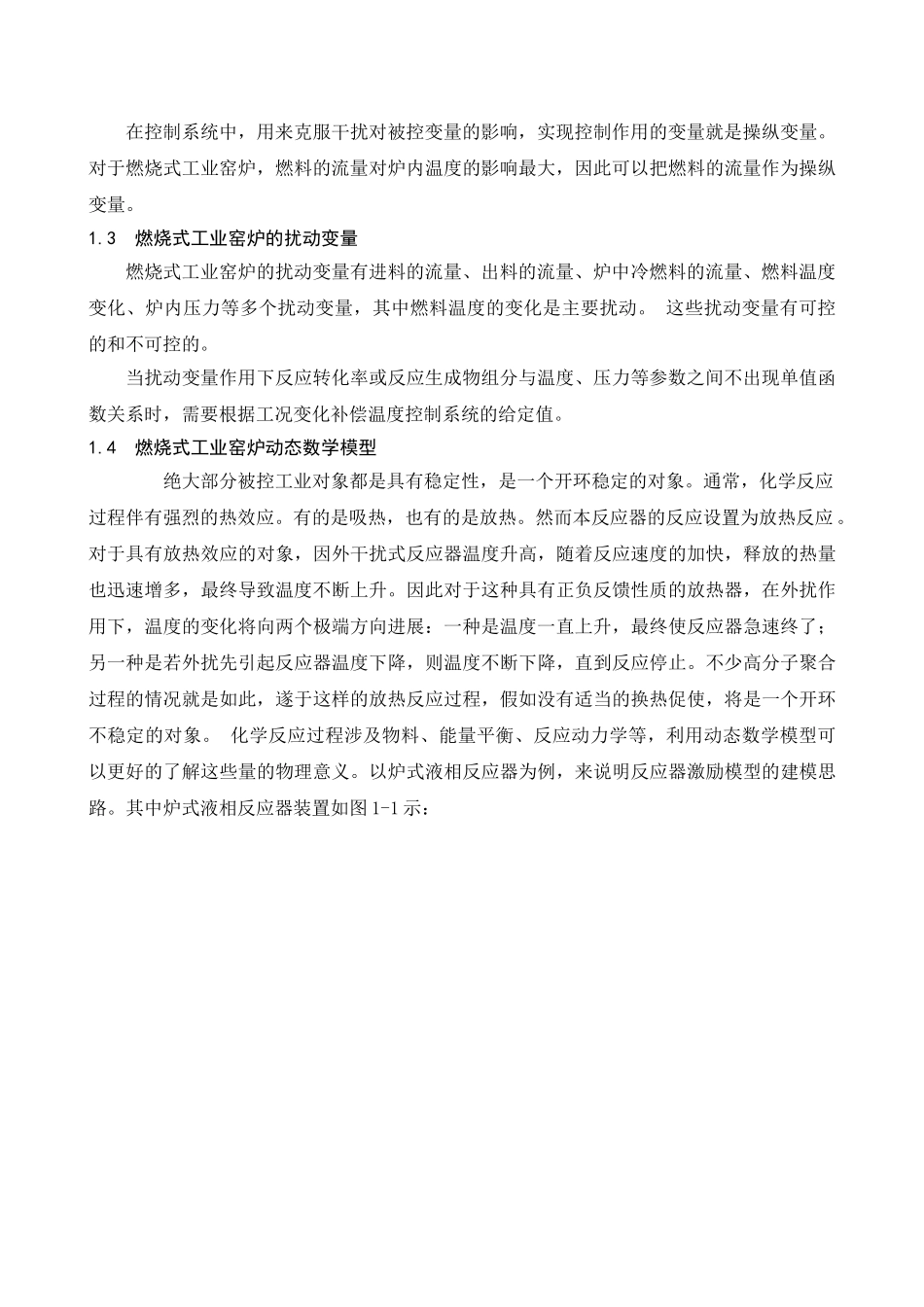

工业炉温度串级控制-课程设计本科学位论文_第2页
2/17

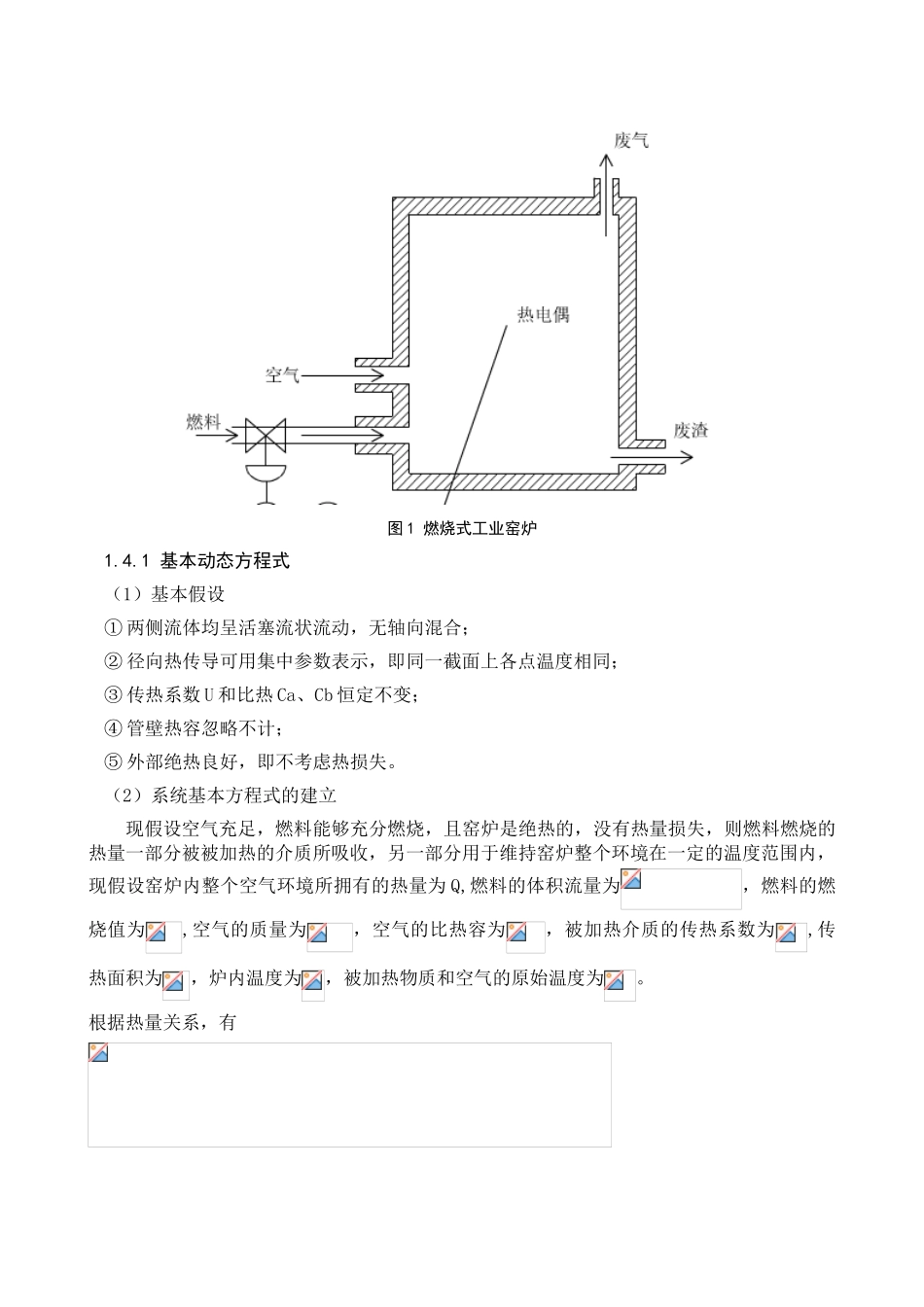

工业炉温度串级控制-课程设计本科学位论文_第3页
3/17
1 概述 燃烧式工业窑炉是用耐火材料砌成的用以煅烧物料或烧成制品的设备,一般大型窑炉燃料多为重油,轻柴油或煤气、天然气。窑炉通常由窑室、燃烧设备、通风设备,输送设备等四部分组成。窑炉大致分为 箱式、井式、梭式、网带式、回转式、窑车式、推板式隧道电阻炉、真空炉、气体保护炉、超高温管式推板炉(碳管炉)、钨钼粉焙烧炉、还原炉等各种高、中、低温工业窑炉,工作温度 200~2500℃。可用于 ZnO 压敏电阻器、避雷器阀片、结构陶瓷、纺织陶瓷、PTC&NTC 热敏电阻器、电子陶瓷滤波器、片式电容、瓷介电容、厚膜电路、片式电阻、磁性材料、粉末冶金、电子粉体、稀土化工、聚焦电位器、陶瓷基板、高铝陶瓷及其金属化,触头材料、硬质合金材料、钨钼材料等的烧成。 本次课程设计是要完成燃烧式工业窑炉温度串级控制系统的设计,采纳的是串级控制系统, 在本次设计中,窑炉以甲烷作为燃料。空气和甲烷分别通入炉内进行燃烧。空气中含氧量约为 20%。所以可以得出空气的流量是甲烷的 10 倍就可以保证甲烷充分燃烧。假设空气供应充足,大气压恒定。所以串级控制系统。 在本次设计中,窑炉以甲烷作为燃料。空气和甲烷分别通入炉内进行燃烧。,空气中含氧量约为20%。所以可以得出空气的流量是甲烷的10倍就可以保证甲烷充分燃烧。假设空气供应充足,大气压恒定。所以采纳开环比值控制系统。在本次课程设计中,为了简化系统模型、便于分析,采纳如下假设: 1、燃料为天然气,被加热的介质为陶瓷,陶瓷的厚度为7厘米 2、窑炉为绝热炉,废渣不带走热量1.2 燃烧式工业窑炉的控制要求 (1)质量指标 燃烧式工业窑炉是用耐火材料砌成的用以煅烧物料或烧成制品的设备,其工作原理为燃料进入炉内燃烧,其发出的热量一部分被被加热介质所吸收,另一部分用于维持炉内整个环境的温度。为了满足工艺的需要,必须使炉内温度维持在一定的范围内。影响炉内温度最主要的因素为燃料的进料流量,因此可以通过控制燃料的进料流量来控制炉内的温度。(2)约束条件约束条件防止燃烧式工业窑炉的过程变量进入危险工作区或不正常工况。必须设置相应的参数反应到控制系统中。假设本设计是在一般条件下的反应器装置,没有爆炸危险,因此只涉及了反应液液位报警系统,在反应器内反应温度过高或过低时系统将发出报警信号。(3)被控变量的选择 被控变量是生产过程中希望保持在定值获按一定规律变化的过程参数。在燃烧式工业窑炉温度控制系统中,我们希望...
