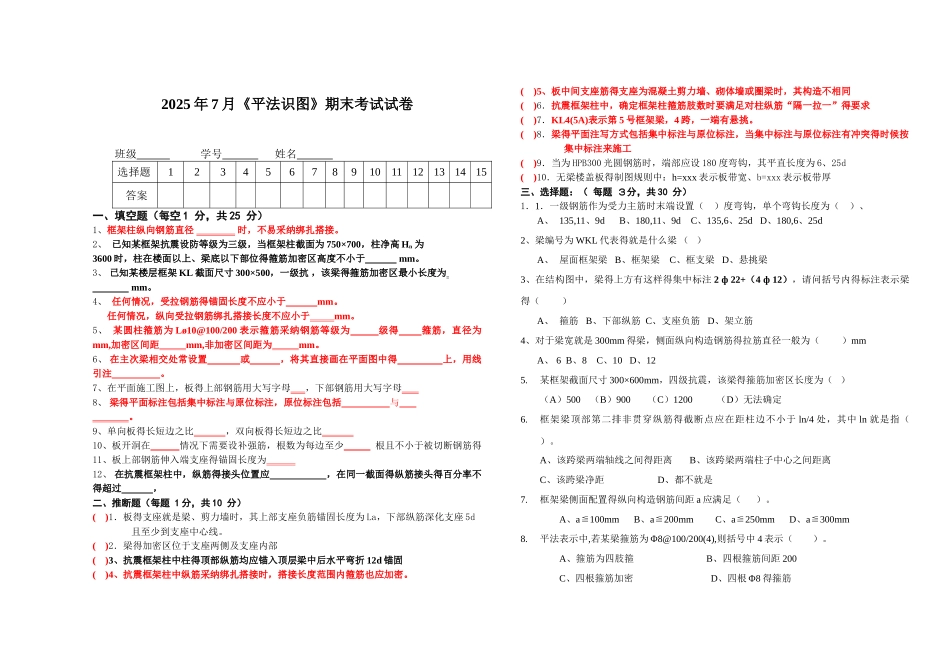

2025 年 7 月《平法识图》期末考试试卷 班级 学号 姓名 选择题123456789101112131415 答案一、填空题（每空 1 分，共 25 分）1、框架柱纵向钢筋直径 时，不易采纳绑扎搭接。 2、 已知某框架抗震设防等级为三级，当框架柱截面为 750×700，柱净高 Hn 为3600 时，柱在楼面以上、梁底以下部位得箍筋加密区高度不小于 mm。 3、 已知某楼层框架 KL 截面尺寸 300×500，一级抗 ，该梁得箍筋加密区最小长度为 mm。 4、 任何情况，受拉钢筋得锚固长度不应小于 mm。任何情况，纵向受拉钢筋绑扎搭接长度不应小于 mm。 5、 某圆柱箍筋为 Lø10@100/200 表示箍筋采纳钢筋等级为 级得 箍筋，直径为 mm,加密区间距 mm,非加密区间距为 mm。 6、 在主次梁相交处常设置 或 ，将其直接画在平面图中得 上，用线引注 。 7、在平面施工图上，板得上部钢筋用大写字母 ，下部钢筋用大写字母 8、 梁得平面标注包括集中标注与原位标注，原位标注包括 与 。9、单向板得长短边之比 ，双向板得长短边之比 10、板开洞在 情况下需要设补强筋，根数为每边至少 根且不小于被切断钢筋得 11、板上部钢筋伸入端支座得锚固长度为 12、 在抗震框架柱中，纵筋得接头位置应 ，在同一截面得纵筋接头得百分率不得超过 ，二、推断题（每题 1 分，共 10 分）( )1．板得支座就是梁、剪力墙时，其上部支座负筋锚固长度为 La，下部纵筋深化支座 5d且至少到支座中心线。 ( )2．梁得加密区位于支座两侧及支座内部( )3、抗震框架柱中柱得顶部纵筋均应锚入顶层梁中后水平弯折 12d 锚固 ( )4、抗震框架柱中纵筋采纳绑扎搭接时，搭接长度范围内箍筋也应加密。 ( )5、板中间支座筋得支座为混凝土剪力墙、砌体墙或圈梁时，其构造不相同( )6．抗震框架柱中，确定框架柱箍筋肢数时要满足对柱纵筋“隔一拉一”得要求 ( )7．KL4(5A)表示第 5 号框架梁，4 跨，一端有悬挑。 ( )8．梁得平面注写方式包括集中标注与原位标注，当集中标注与原位标注有冲突得时候按集中标注来施工 ( )9．当为 HPB300 光圆钢筋时，端部应设 180 度弯钩，其平直长度为 6、25d( )10．无梁楼盖板得制图规则中：h=xxx 表示板带宽、b=xxx 表示板带厚三、选择题：（ 每题 ３分，共 30 分）1．1．一级钢筋作为受力主筋时末端设置（ ）度弯钩，单个弯钩长度为（ ）、A、 135,11、9d B、180,11、9d C、135,6、25d D、180,6、25d2、...
