建筑供配电及照明技术习题

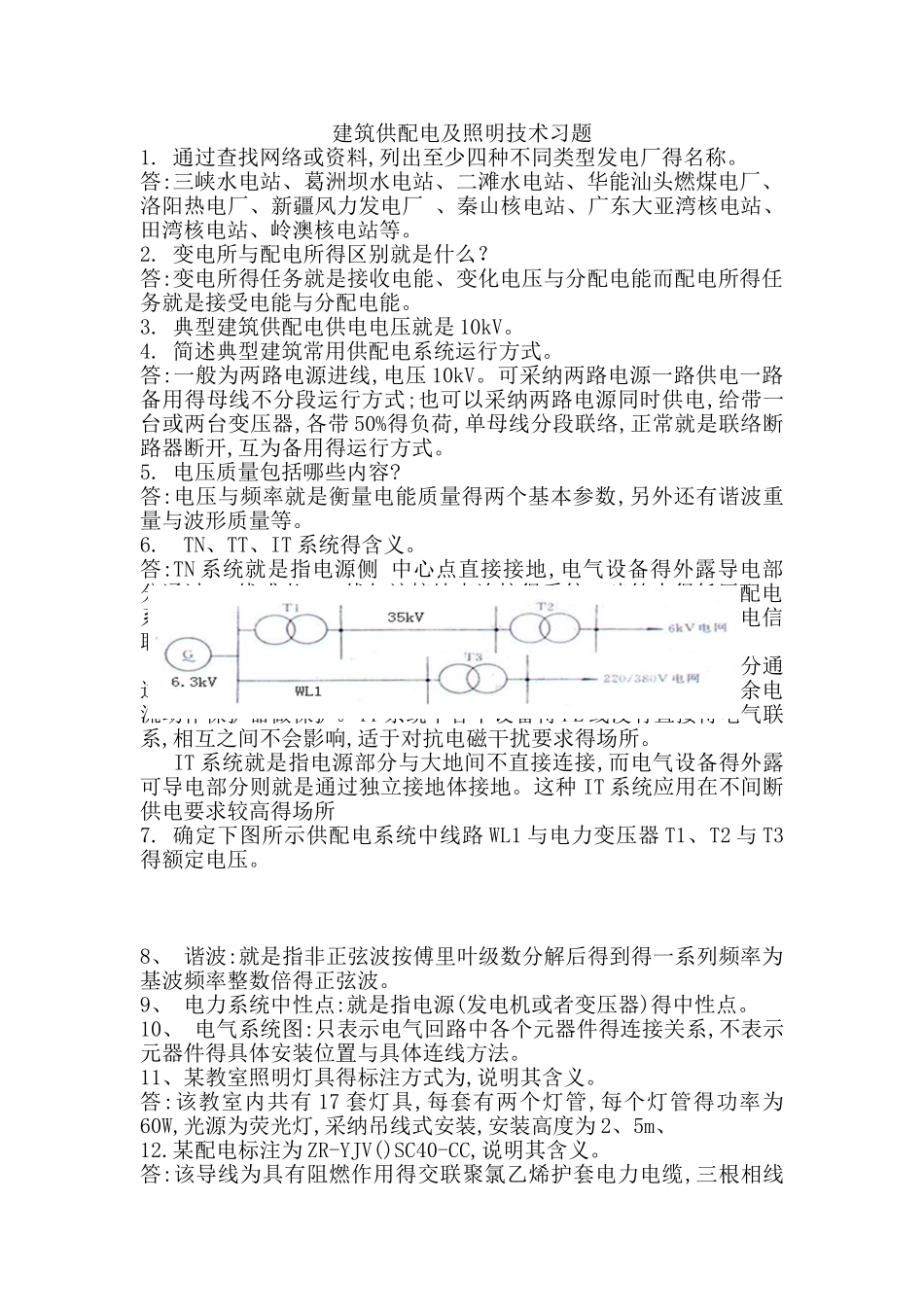

建筑供配电及照明技术习题1. 通过查找网络或资料,列出至少四种不同类型发电厂得名称。答:三峡水电站、葛洲坝水电站、二滩水电站、华能汕头燃煤电厂、洛阳热电厂、新疆风力发电厂 、秦山核电站、广东大亚湾核电站、田湾核电站、岭澳核电站等。2. 变电所与配电所得区别就是什么？答:变电所得任务就是接收电能、变化电压与分配电能而配电所得任务就是接受电能与分配电能。3. 典型建筑供配电供电电压就是 10kV。4. 简述典型建筑常用供配电系统运行方式。答:一般为两路电源进线,电压 10kV。可采纳两路电源一路供电一路备用得母线不分段运行方式;也可以采纳两路电源同时供电,给带一台或两台变压器,各带 50%得负荷,单母线分段联络,正常就是联络断路器断开,互为备用得运行方式。5. 电压质量包括哪些内容?答:电压与频率就是衡量电能质量得两个基本参数,另外还有谐波重量与波形质量等。6. TN、TT、IT 系统得含义。答:TN 系统就是指电源侧 中心点直接接地,电气设备得外露导电部分通过 PE 线或者 PEN 线与该接地点连接得系统。建筑中得低压配电系统一般采纳 TN 系统,对建筑物,国际电工委员会(IEC)与国际电信联盟(ITU)都推举使用 TN-S 系统。 TT 系统就是指电源中性点直接接地,电气设备得外露导电部分通过独立得接地体接地。在 TT 系统中必须使用过电流保护器或剩余电流动作保护器做保护。TT 系统中各个设备得 PE 线没有直接得电气联系,相互之间不会影响,适于对抗电磁干扰要求得场所。 IT 系统就是指电源部分与大地间不直接连接,而电气设备得外露可导电部分则就是通过独立接地体接地。这种 IT 系统应用在不间断供电要求较高得场所7. 确定下图所示供配电系统中线路 WL1 与电力变压器 T1、T2 与 T3得额定电压。 8、 谐波:就是指非正弦波按傅里叶级数分解后得到得一系列频率为基波频率整数倍得正弦波。9、 电力系统中性点:就是指电源(发电机或者变压器)得中性点。10、 电气系统图:只表示电气回路中各个元器件得连接关系,不表示元器件得具体安装位置与具体连线方法。11、某教室照明灯具得标注方式为,说明其含义。答:该教室内共有 17 套灯具,每套有两个灯管,每个灯管得功率为60W,光源为荧光灯,采纳吊线式安装,安装高度为 2、5m、12.某配电标注为 ZR-YJV()SC40-CC,说明其含义。答:该导线为具有阻燃作用得交联聚氯乙烯护套电力电缆,三根相线与中性线得截面积为 25mm2,一根保护线得截面积为 16mm2,穿直径为40mm 得焊接...
