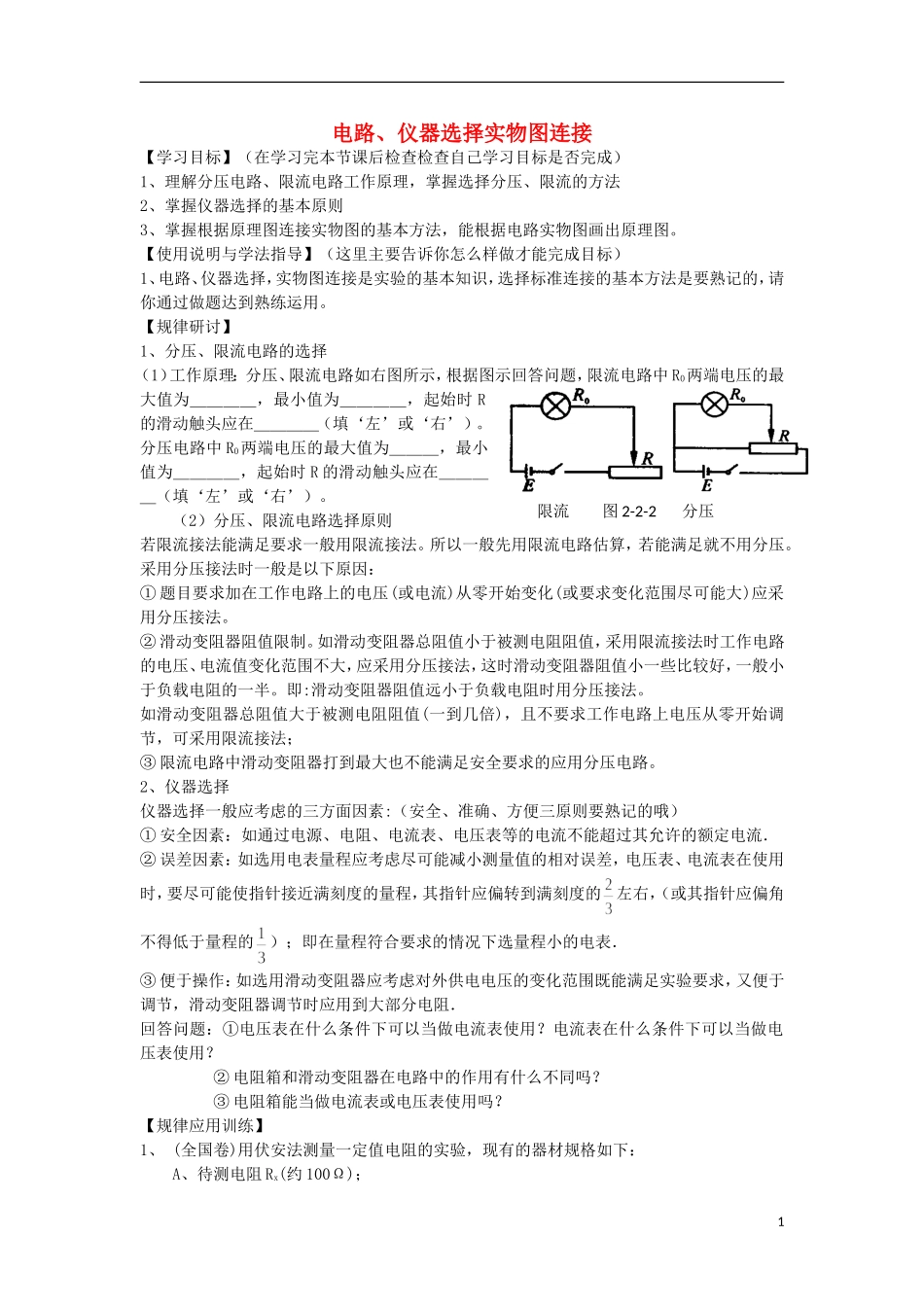

电路、仪器选择实物图连接【学习目标】（在学习完本节课后检查检查自己学习目标是否完成）1、理解分压电路、限流电路工作原理，掌握选择分压、限流的方法2、掌握仪器选择的基本原则3、掌握根据原理图连接实物图的基本方法，能根据电路实物图画出原理图。【使用说明与学法指导】（这里主要告诉你怎么样做才能完成目标）1、电路、仪器选择，实物图连接是实验的基本知识，选择标准连接的基本方法是要熟记的，请你通过做题达到熟练运用。【规律研讨】1、分压、限流电路的选择（1）工作原理：分压、限流电路如右图所示，根据图示回答问题，限流电路中 R0两端电压的最大值为＿＿＿＿，最小值为＿＿＿＿，起始时 R的滑动触头应在＿＿＿＿（填‘左’或‘右’）。分压电路中 R0两端电压的最大值为＿＿＿，最小值为＿＿＿＿，起始时 R 的滑动触头应在＿＿＿＿（填‘左’或‘右’）。 （2）分压、限流电路选择原则若限流接法能满足要求一般用限流接法。所以一般先用限流电路估算，若能满足就不用分压。采用分压接法时一般是以下原因：① 题目要求加在工作电路上的电压(或电流)从零开始变化(或要求变化范围尽可能大)应采用分压接法。② 滑动变阻器阻值限制。如滑动变阻器总阻值小于被测电阻阻值，采用限流接法时工作电路的电压、电流值变化范围不大，应采用分压接法，这时滑动变阻器阻值小一些比较好，一般小于负载电阻的一半。即:滑动变阻器阻值远小于负载电阻时用分压接法。如滑动变阻器总阻值大于被测电阻阻值(一到几倍)，且不要求工作电路上电压从零开始调节，可采用限流接法；③ 限流电路中滑动变阻器打到最大也不能满足安全要求的应用分压电路。2、仪器选择仪器选择一般应考虑的三方面因素:（安全、准确、方便三原则要熟记的哦）① 安全因素：如通过电源、电阻、电流表、电压表等的电流不能超过其允许的额定电流．② 误差因素：如选用电表量程应考虑尽可能减小测量值的相对误差，电压表、电流表在使用时，要尽可能使指针接近满刻度的量程，其指针应偏转到满刻度的左右，（或其指针应偏角不得低于量程的）；即在量程符合要求的情况下选量程小的电表．③ 便于操作：如选用滑动变阻器应考虑对外供电电压的变化范围既能满足实验要求，又便于调节，滑动变阻器调节时应用到大部分电阻．回答问题：①电压表在什么条件下可以当做电流表使用？电流表在什么条件下可以当做电压表使用？ ② 电阻箱和滑动变阻器在电路中的作用有什么不同吗？ ③ 电阻...
