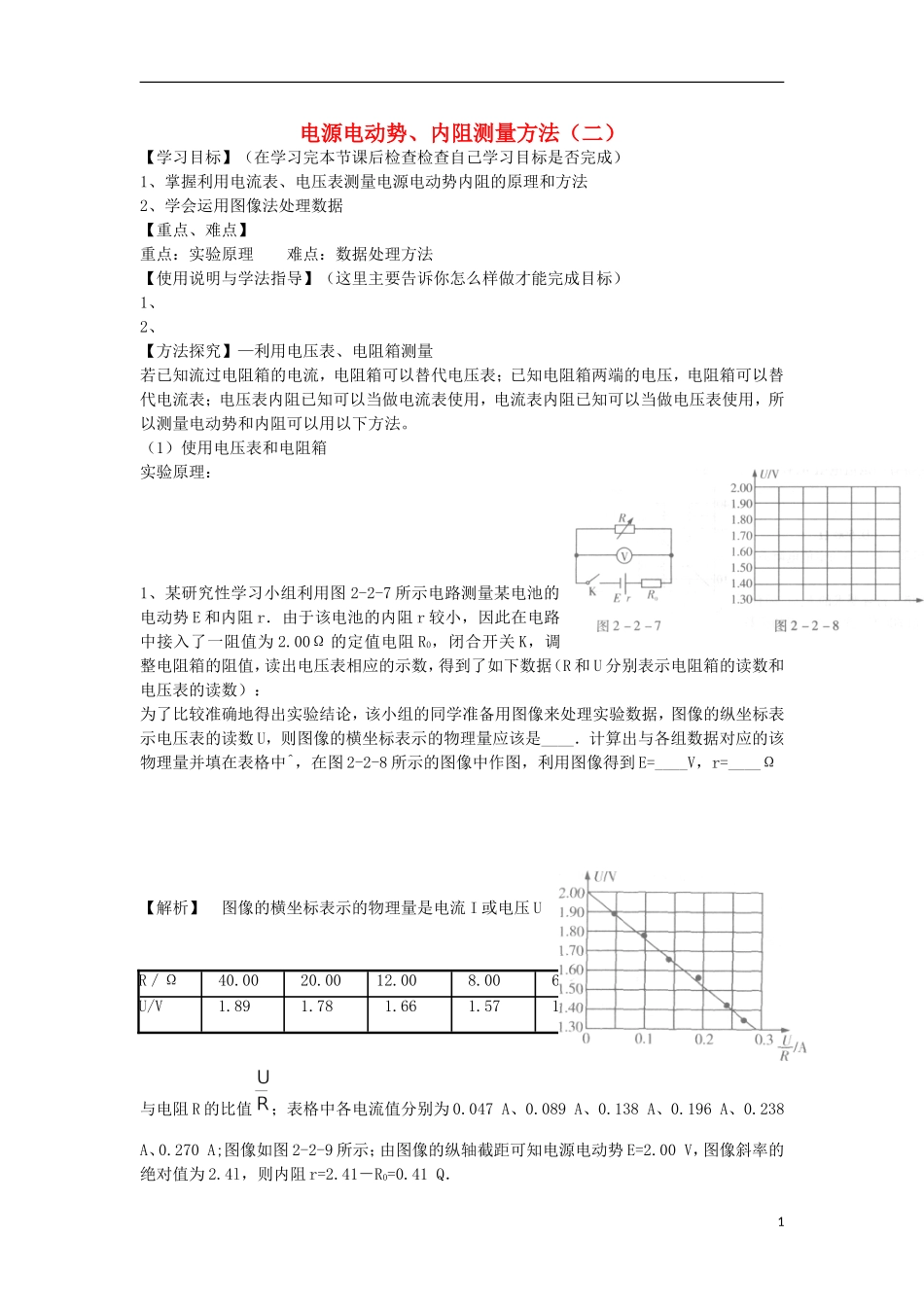

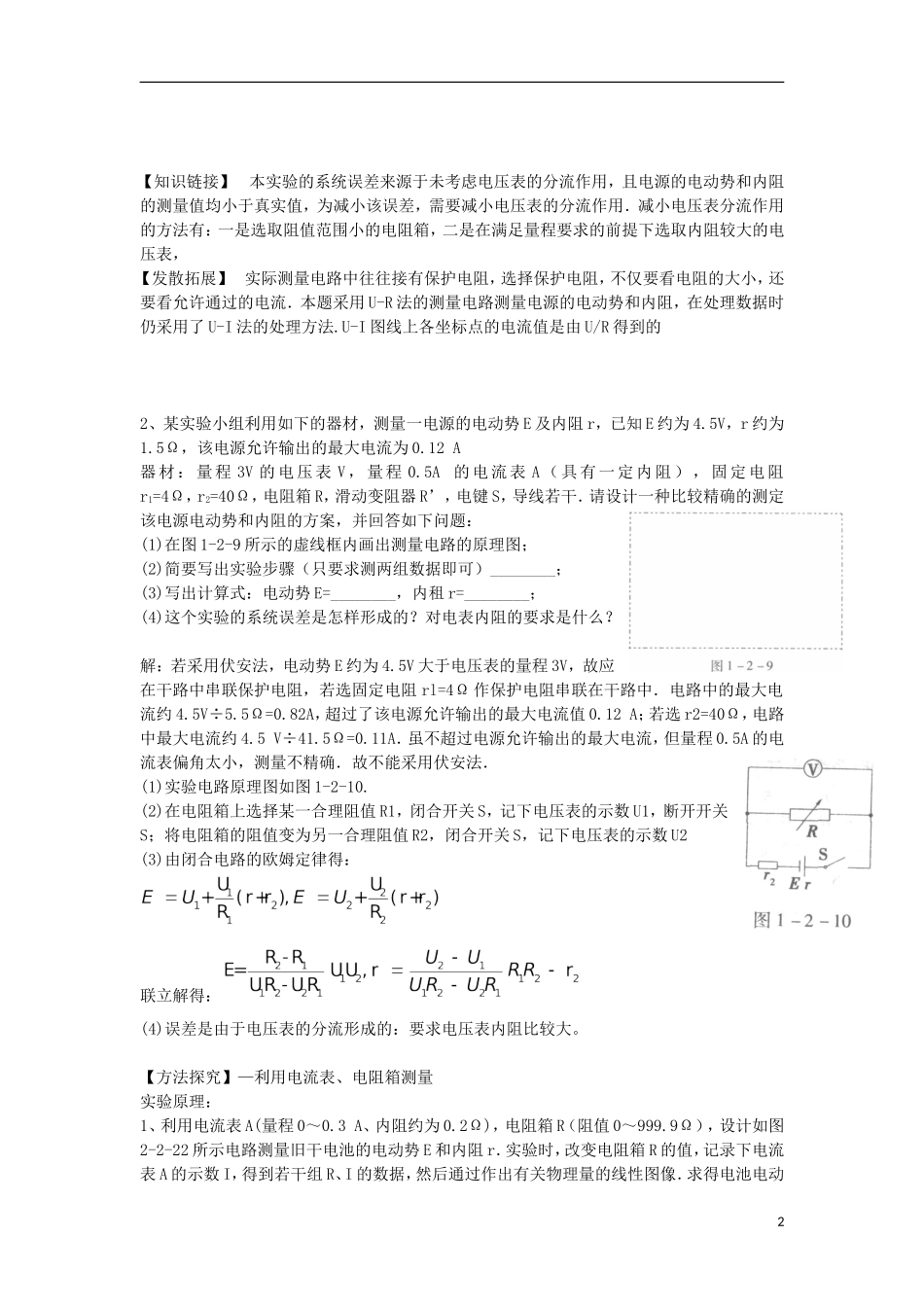

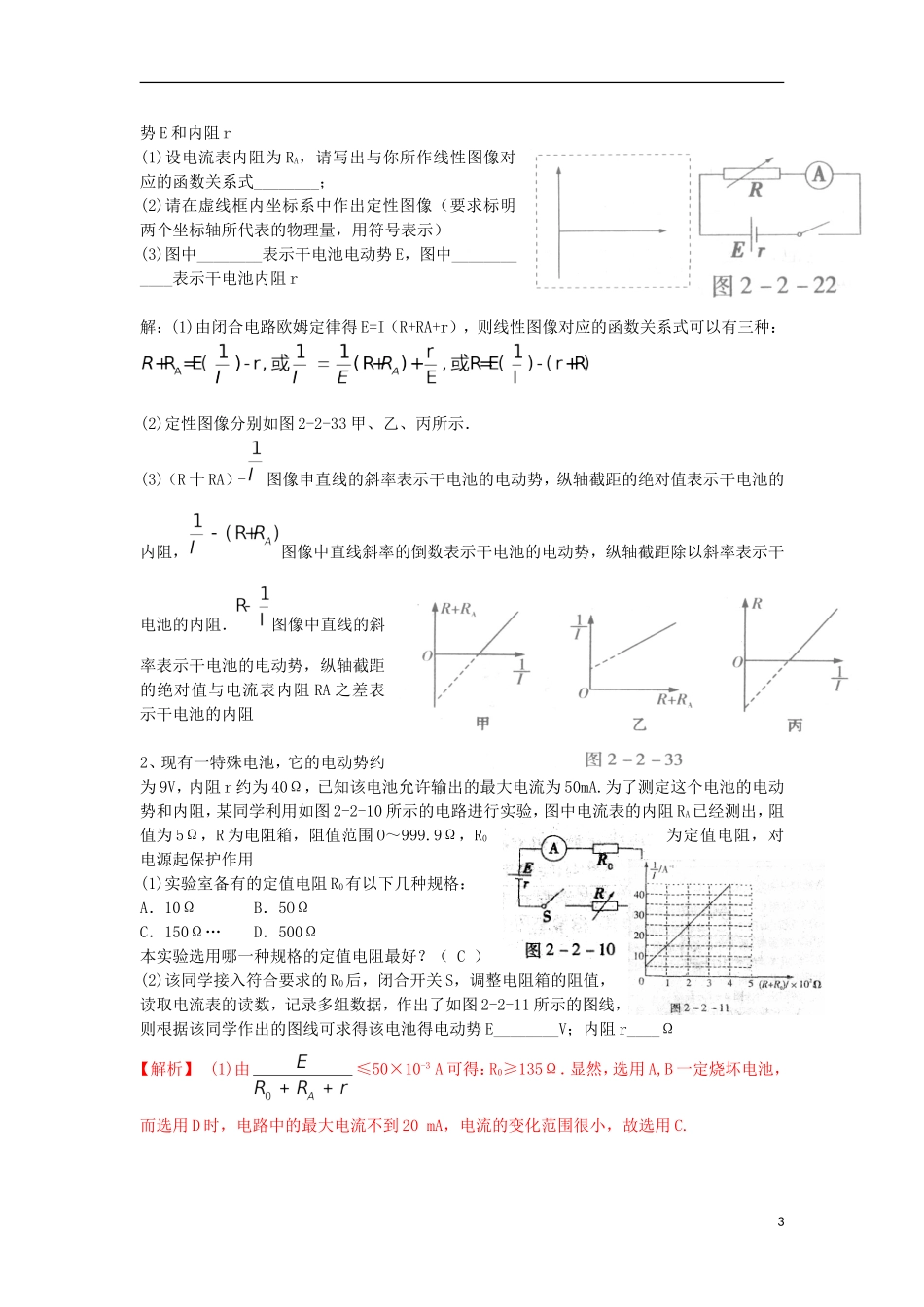

电源电动势、内阻测量方法（二）【学习目标】（在学习完本节课后检查检查自己学习目标是否完成）1、掌握利用电流表、电压表测量电源电动势内阻的原理和方法2、学会运用图像法处理数据【重点、难点】重点：实验原理 难点：数据处理方法 【使用说明与学法指导】（这里主要告诉你怎么样做才能完成目标）1、2、【方法探究】—利用电压表、电阻箱测量若已知流过电阻箱的电流，电阻箱可以替代电压表；已知电阻箱两端的电压，电阻箱可以替代电流表；电压表内阻已知可以当做电流表使用，电流表内阻已知可以当做电压表使用，所以测量电动势和内阻可以用以下方法。（1）使用电压表和电阻箱实验原理：1、某研究性学习小组利用图 2-2-7 所示电路测量某电池的电动势 E 和内阻 r．由于该电池的内阻 r 较小，因此在电路中接入了一阻值为 2.00Ω 的定值电阻 R0，闭合开关 K，调整电阻箱的阻值，读出电压表相应的示数，得到了如下数据（R 和 U 分别表示电阻箱的读数和电压表的读数）：为了比较准确地得出实验结论，该小组的同学准备用图像来处理实验数据，图像的纵坐标表示电压表的读数 U，则图像的横坐标表示的物理量应该是____．计算出与各组数据对应的该物理量并填在表格中^，在图 2-2-8 所示的图像中作图，利用图像得到 E=____V，r=____Ω【解析】 图像的横坐标表示的物理量是电流 I 或电压 U与电阻 R 的比值；表格中各电流值分别为 0.047 A、0.089 A、0.138 A、0.196 A、0.238 A、0.270 A;图像如图 2-2-9 所示；由图像的纵轴截距可知电源电动势 E=2.00 V，图像斜率的绝对值为 2.4l，则内阻 r=2.41－R0=0.41 Q．R／Ω 40.00 20.00 12.00 8.00 6.00 5.00U/V 1.89 1.78 1.66 1.57 1.43 1.351【知识链接】 本实验的系统误差来源于未考虑电压表的分流作用，且电源的电动势和内阻的测量值均小于真实值，为减小该误差，需要减小电压表的分流作用．减小电压表分流作用的方法有：一是选取阻值范围小的电阻箱，二是在满足量程要求的前提下选取内阻较大的电压表，【发散拓展】 实际测量电路中往往接有保护电阻，选择保护电阻，不仅要看电阻的大小，还要看允许通过的电流．本题采用 U-R 法的测量电路测量电源的电动势和内阻，在处理数据时仍采用了 U-I 法的处理方法.U-I 图线上各坐标点的电流值是由 U/R 得到的2、某实验小组利用如下的器材，测量一电源的电动势 E 及内阻 r，已知 E 约为 4.5V，r 约为...
