高考物理 第8章 电学实验 电源电动势、内阻测量方法（一）（第7课时）复习导学案-人教版高三全册物理学案

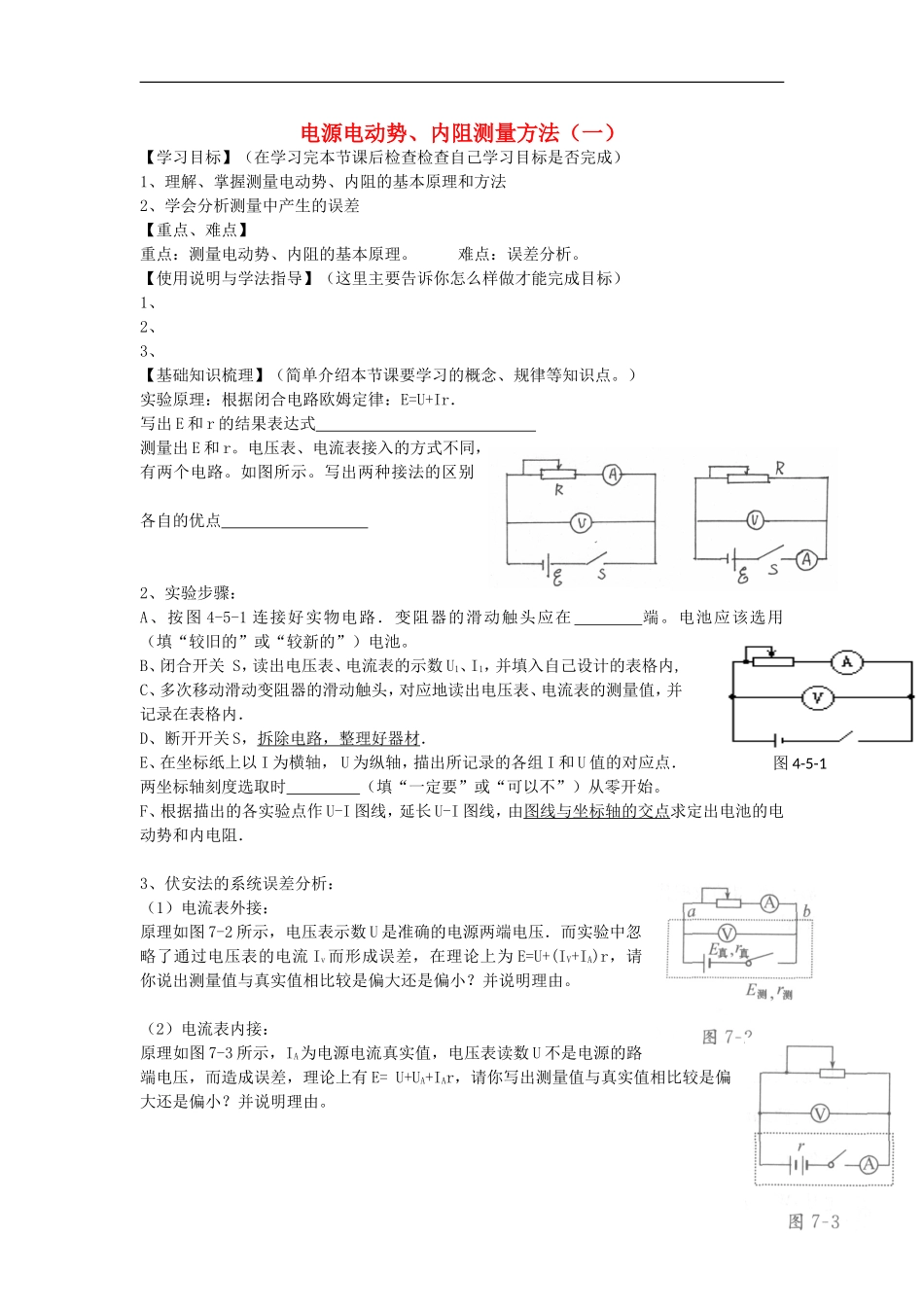

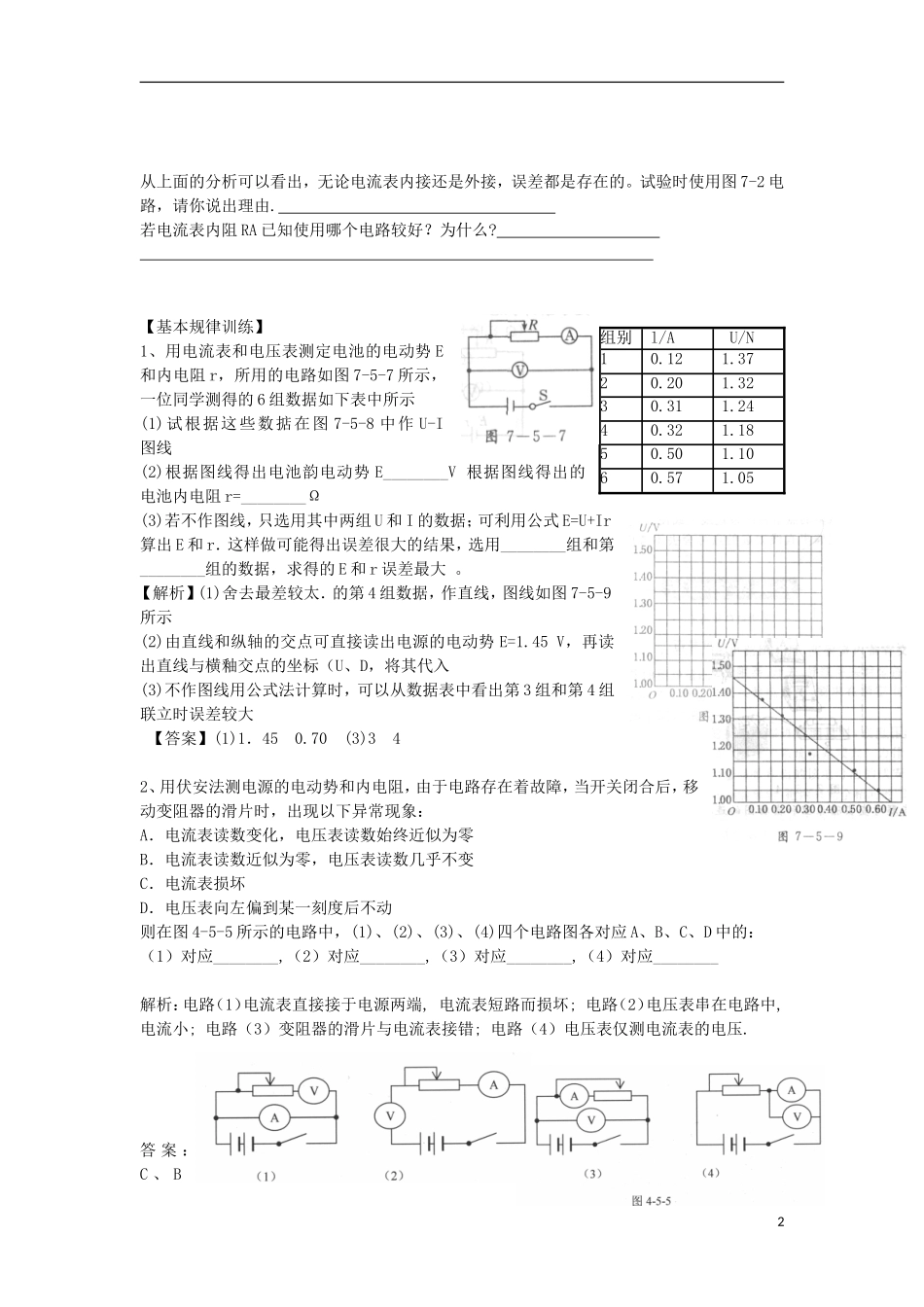

电源电动势、内阻测量方法（一）【学习目标】（在学习完本节课后检查检查自己学习目标是否完成）1、理解、掌握测量电动势、内阻的基本原理和方法2、学会分析测量中产生的误差【重点、难点】重点：测量电动势、内阻的基本原理。 难点：误差分析。【使用说明与学法指导】（这里主要告诉你怎么样做才能完成目标）1、2、3、【基础知识梳理】（简单介绍本节课要学习的概念、规律等知识点。）实验原理：根据闭合电路欧姆定律：E=U+Ir．写出 E 和 r 的结果表达式 测量出 E 和 r。电压表、电流表接入的方式不同，有两个电路。如图所示。写出两种接法的区别 各自的优点 2、实验步骤：A、按图 4-5-1 连接好实物电路．变阻器的滑动触头应在 端。电池应该选用 （填“较旧的”或“较新的”）电池。B、闭合开关 S，读出电压表、电流表的示数 U1、I1，并填入自己设计的表格内,C、多次移动滑动变阻器的滑动触头，对应地读出电压表、电流表的测量值，并记录在表格内．D、断开开关 S，拆除电路，整理好器材．E、在坐标纸上以 I 为横轴， U 为纵轴，描出所记录的各组 I 和 U 值的对应点．两坐标轴刻度选取时 （填“一定要”或“可以不”）从零开始。F、根据描出的各实验点作 U-I 图线，延长 U-I 图线，由图线与坐标轴的交点求定出电池的电动势和内电阻．3、伏安法的系统误差分析：（1）电流表外接：原理如图 7-2 所示，电压表示数 U 是准确的电源两端电压．而实验中忽略了通过电压表的电流 Iv 而形成误差，在理论上为 E=U+(IV+IA)r，请你说出测量值与真实值相比较是偏大还是偏小？并说明理由。（2）电流表内接：原理如图 7-3 所示，IA为电源电流真实值，电压表读数 U 不是电源的路端电压，而造成误差，理论上有 E= U+UA+IAr，请你写出测量值与真实值相比较是偏大还是偏小？并说明理由。1图 4-5-1从上面的分析可以看出，无论电流表内接还是外接，误差都是存在的。试验时使用图 7-2 电路，请你说出理由. 若电流表内阻 RA 已知使用哪个电路较好？为什么? 【基本规律训练】1、用电流表和电压表测定电池的电动势 E和内电阻 r，所用的电路如图 7-5-7 所示，一位同学测得的 6 组数据如下表中所示(1)试根据这些数掂在图 7-5-8 中作 U-I图线(2)根据图线得出电池韵电动势 E________V 根据图线得出的电池内电阻 r=________Ω (3)若不作图线，只选用其中两组 U 和 I 的数据；可利用公式 E=U+Ir算出 E 和 ...
