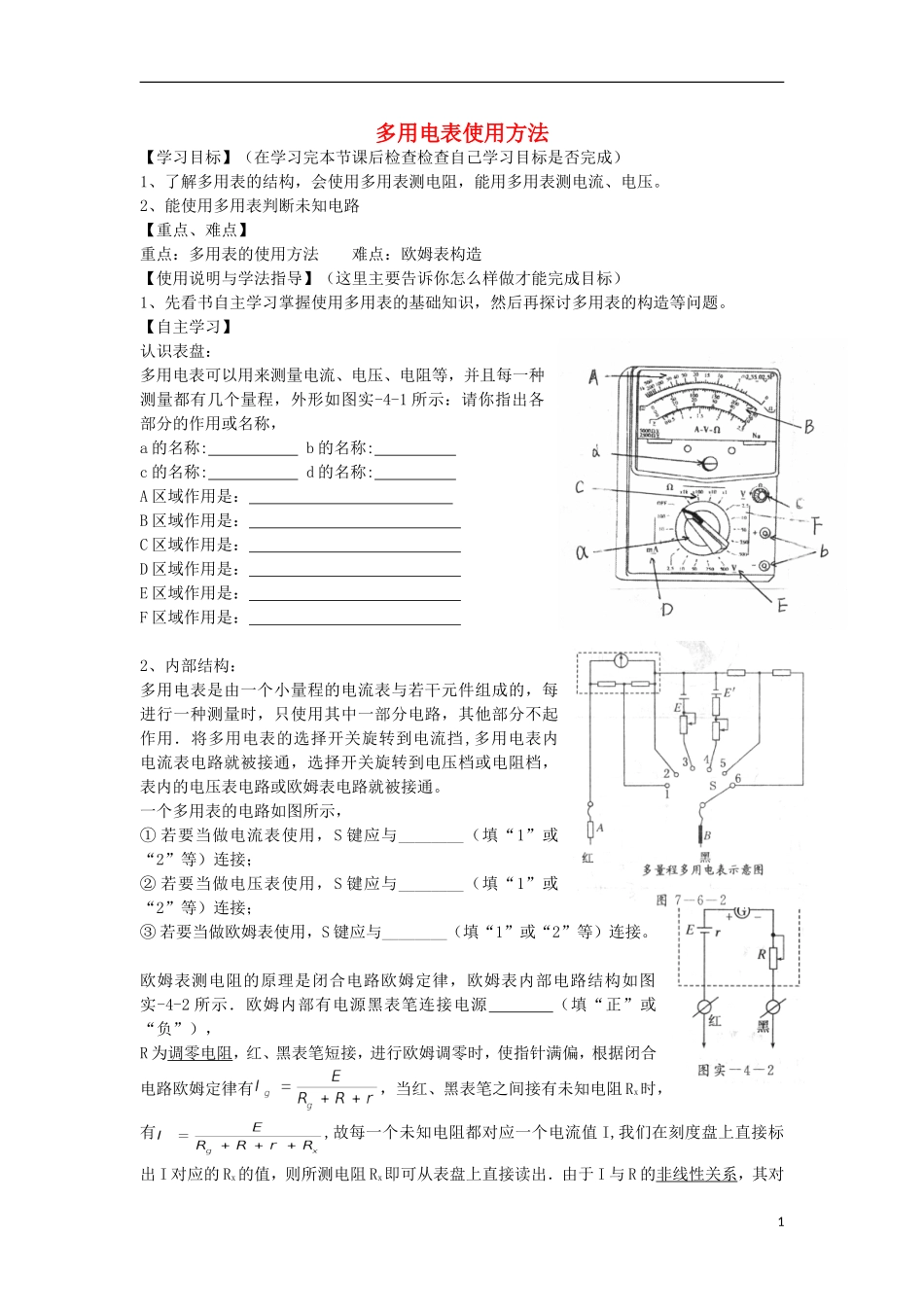

多用电表使用方法【学习目标】（在学习完本节课后检查检查自己学习目标是否完成）1、了解多用表的结构，会使用多用表测电阻，能用多用表测电流、电压。2、能使用多用表判断未知电路【重点、难点】重点：多用表的使用方法 难点：欧姆表构造 【使用说明与学法指导】（这里主要告诉你怎么样做才能完成目标）1、先看书自主学习掌握使用多用表的基础知识，然后再探讨多用表的构造等问题。【自主学习】认识表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程，外形如图实-4-1 所示：请你指出各部分的作用或名称，a 的名称: b 的名称: c 的名称: d 的名称: A 区域作用是： B 区域作用是： C 区域作用是： D 区域作用是： E 区域作用是： F 区域作用是： 2、内部结构：多用电表是由一个小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．将多用电表的选择开关旋转到电流挡,多用电表内电流表电路就被接通，选择开关旋转到电压档或电阻档，表内的电压表电路或欧姆表电路就被接通。一个多用表的电路如图所示， ① 若要当做电流表使用，S 键应与________（填“1”或“2”等）连接；② 若要当做电压表使用，S 键应与________（填“1”或“2”等）连接；③ 若要当做欧姆表使用，S 键应与________（填“1”或“2”等）连接。欧姆表测电阻的原理是闭合电路欧姆定律，欧姆表内部电路结构如图实-4-2 所示．欧姆内部有电源黑表笔连接电源 （填“正”或“负”），R 为调零电阻，红、黑表笔短接，进行欧姆调零时，使指针满偏，根据闭合电路欧姆定律有，当红、黑表笔之间接有未知电阻 Rx时，有,故每一个未知电阻都对应一个电流值 I,我们在刻度盘上直接标出 I 对应的 Rx的值，则所测电阻 Rx即可从表盘上直接读出．由于 I 与 R 的非线性关系，其对1应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处．当 Rx=Rg+R+r 时，I=Ig/2，指针半偏，所以中值电阻等于欧姆表的内阻。3、使用注意事项1．使用多用电表注意事项下列说法正确的是（ ） A、使用多用电表测电阻前必须进行机械调零 B、测电阻时要用手把电阻两端和表笔的金属杆捏在一起就可以 C、用多用电表测直流电压和交流电压时读数可在同一区域，选择开关要指在不同位置； D、用多用电表测电阻值，只在选择开关指到欧姆档是进行一次调零就可以。 E、多用电表不用时，选择开关置于欧姆挡． F、用...
