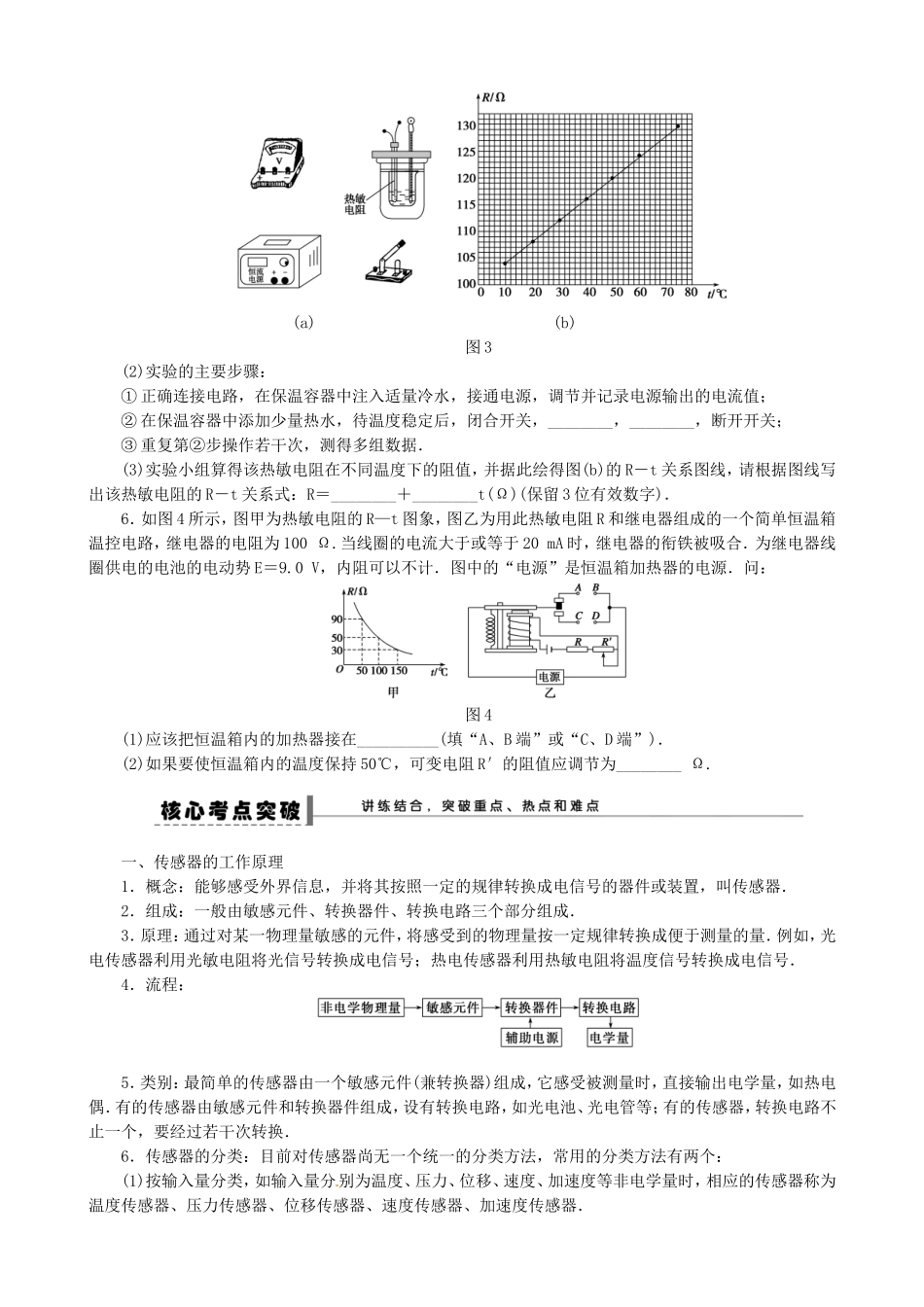

学案 50 传感器的简单使用一、概念规律题组1．关于传感器的下列说法正确的是( )A．所有传感器的材料都是由半导体材料做成的B．金属材料也可以制成传感器C．传感器主要是通过感知电压的变化来传递信号的D．以上说法都不正确2．下列说法中正确的是( )A．话筒是一种常用的声音传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C．电子秤所使用的测力装置是力传感器D．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大3．在如图 1 所示的电路中，图 1电源两端的电压恒定，L 为小灯泡，R 为光敏电阻，LED 为发光二极管(电流越大，发出的光越强)，且 R与 LED 相距不远，下列说法正确的是( )A．当滑动触头 P 向左移动时，L 消耗的功率增大B．当滑动触头 P 向左移动时，L 消耗的功率减小C．当滑动触头 P 向右移动时，L 消耗的功率可能不变D．无论怎样移动触头 P，L 消耗的功率都不变4．如图 2 所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明( )图 2A．热敏电阻在温度越高时，电阻越大B．热敏电阻在温度越高时，电阻越小C．半导体材料温度升高时，导电性能变差D．半导体材料温度升高时，导电性能变好二、思想方法题组5．(广东单科高考)某实验小组探究一种热敏电阻的温度特性，现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在图 3(a)的实物图上连线． (a) (b)图 3(2)实验的主要步骤：① 正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；② 在保温容器中添加少量热水，待温度稳定后，闭合开关，________，________，断开开关；③ 重复第②步操作若干次，测得多组数据．(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图(b)的 R－t 关系图线，请根据图线写出该热敏电阻的 R－t 关系式：R＝________＋________t(Ω)(保留 3 位有效数字)．6．如图 4 所示，图甲为热敏电阻的 R—t 图象，图乙为用此热敏电阻 R 和继电器组成的一个简单恒温箱温控电路，继电器的电阻为 100 Ω.当线圈的电流大于或等于 20 mA 时，继电器的衔铁被吸合．为继电器线圈供电的电池的电动势 E＝9.0 V，内阻可以不计．...
