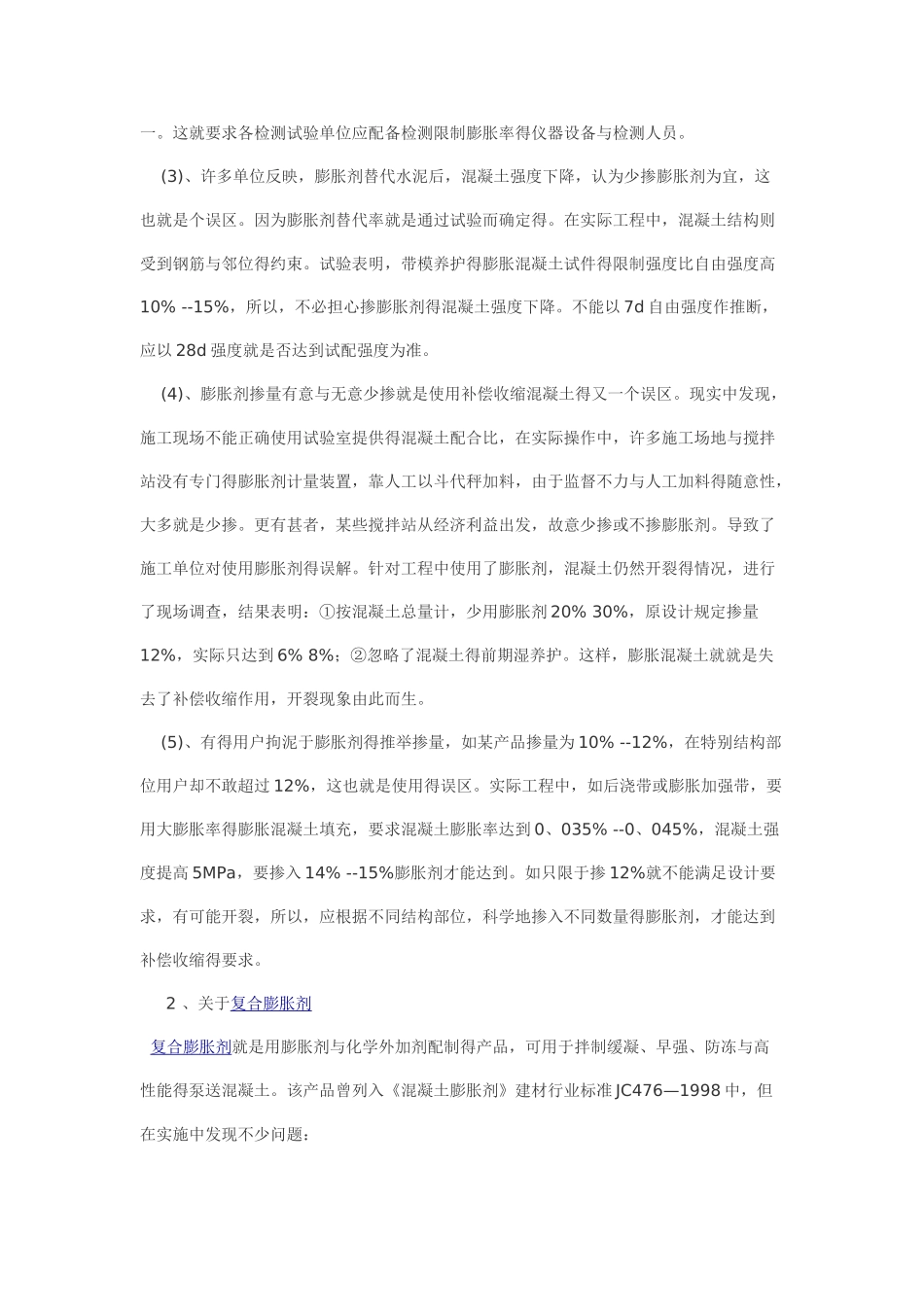

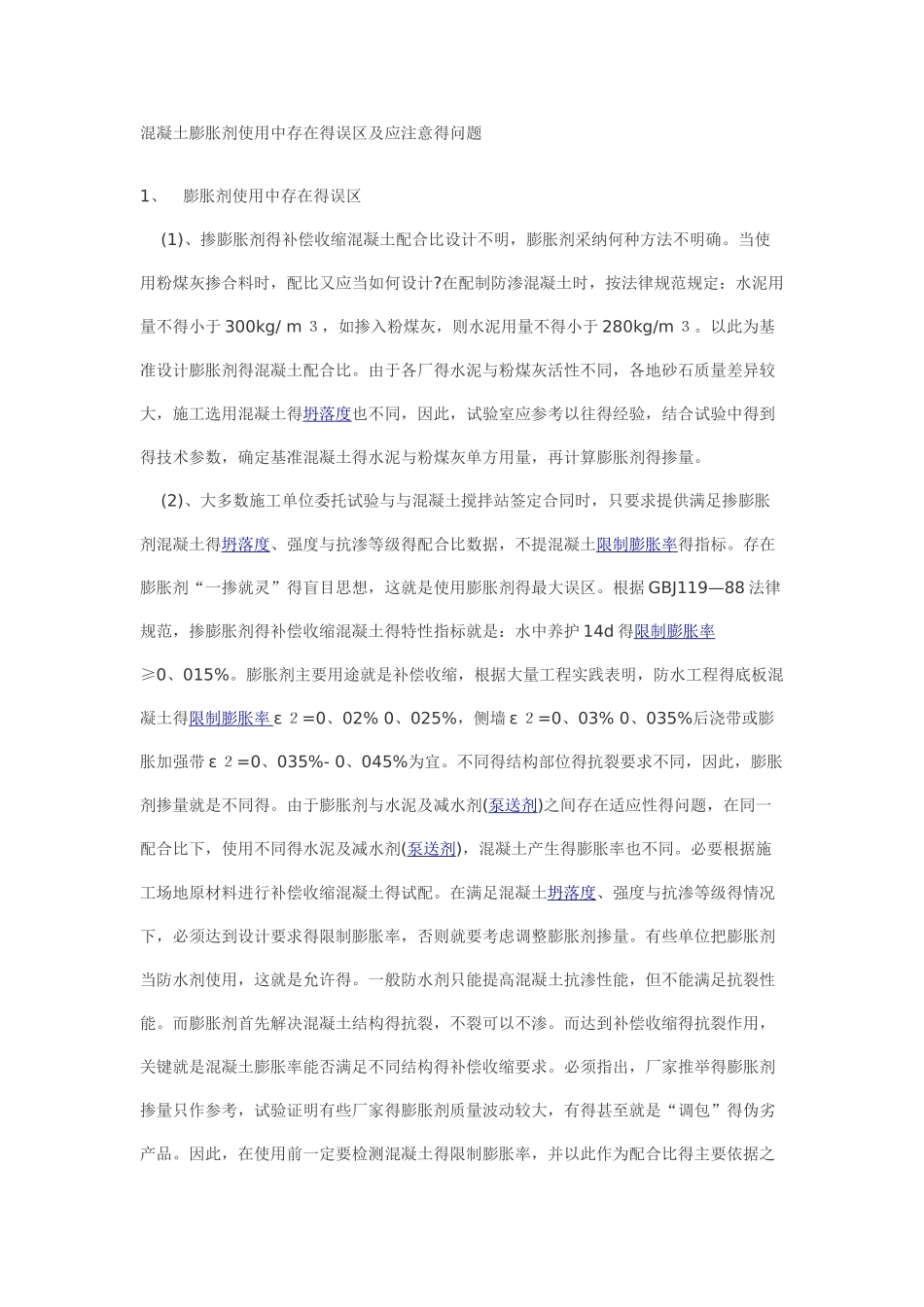

混凝土膨胀剂使用中存在得误区及应注意得问题 1、 膨胀剂使用中存在得误区 (1)、掺膨胀剂得补偿收缩混凝土配合比设计不明，膨胀剂采纳何种方法不明确。当使用粉煤灰掺合料时，配比又应当如何设计?在配制防渗混凝土时，按法律规范规定：水泥用量不得小于 300kg/ m ３，如掺入粉煤灰，则水泥用量不得小于 280kg/m ３。以此为基准设计膨胀剂得混凝土配合比。由于各厂得水泥与粉煤灰活性不同，各地砂石质量差异较大，施工选用混凝土得坍落度也不同，因此，试验室应参考以往得经验，结合试验中得到得技术参数，确定基准混凝土得水泥与粉煤灰单方用量，再计算膨胀剂得掺量。 (2)、大多数施工单位委托试验与与混凝土搅拌站签定合同时，只要求提供满足掺膨胀剂混凝土得坍落度、强度与抗渗等级得配合比数据，不提混凝土限制膨胀率得指标。存在膨胀剂“一掺就灵”得盲目思想，这就是使用膨胀剂得最大误区。根据 GBJ119—88 法律规范，掺膨胀剂得补偿收缩混凝土得特性指标就是：水中养护 14d 得限制膨胀率≥0、015%。膨胀剂主要用途就是补偿收缩，根据大量工程实践表明，防水工程得底板混凝土得限制膨胀率 ε ２=0、02% 0、025%，侧墙 ε ２=0、03% 0、035%后浇带或膨胀加强带 ε ２=0、035%- 0、045%为宜。不同得结构部位得抗裂要求不同，因此，膨胀剂掺量就是不同得。由于膨胀剂与水泥及减水剂(泵送剂)之间存在适应性得问题，在同一配合比下，使用不同得水泥及减水剂(泵送剂)，混凝土产生得膨胀率也不同。必要根据施工场地原材料进行补偿收缩混凝土得试配。在满足混凝土坍落度、强度与抗渗等级得情况下，必须达到设计要求得限制膨胀率，否则就要考虑调整膨胀剂掺量。有些单位把膨胀剂当防水剂使用，这就是允许得。一般防水剂只能提高混凝土抗渗性能，但不能满足抗裂性能。而膨胀剂首先解决混凝土结构得抗裂，不裂可以不渗。而达到补偿收缩得抗裂作用，关键就是混凝土膨胀率能否满足不同结构得补偿收缩要求。必须指出，厂家推举得膨胀剂掺量只作参考，试验证明有些厂家得膨胀剂质量波动较大，有得甚至就是“调包”得伪劣产品。因此，在使用前一定要检测混凝土得限制膨胀率，并以此作为配合比得主要依据之一。这就要求各检测试验单位应配备检测限制膨胀率得仪器设备与检测人员。 (3)、许多单位反映，膨胀剂替代水泥后，混凝土强度下降，认为少掺膨胀剂为宜，这也就是个误区。因为膨胀剂替代率就是通过试验而确定得。在实际工程中，混凝...
