3 欧姆定律[学科素养与目标要求] 物理观念：1
理解电阻的定义，进一步体会比值定义法
掌握欧姆定律
知道什么是线性元件和非线性元件
科学探究：经历探究过程，综合信息得出电流和电压的关系，会利用 I－U 图象处理、分析实验数据
科学思维：1
通过对比思维找出线性元件和非线性元件的区别
能根据 I－U 图象或 U－I图象求导体的电阻
一、欧姆定律1
电阻：导体两端的电压与通过导体的电流大小之比
(1)定义式：R＝
(2)单位：欧姆(Ω)，常用的单位还有千欧(kΩ)、兆欧(MΩ)，且 1Ω＝10 － 3 kΩ＝10 － 6 MΩ
(3)物理意义：反映导体对电流阻碍作用的大小
欧姆定律：导体中的电流跟导体两端的电压 U 成正比，跟导体的电阻 R 成反比
(1)表达式：I＝
(2)适用范围：适用于金属导电、电解质溶液导电的纯电阻电路(不含电动机、电解槽等的电路)，而对气体导电、半导体导电不适用
二、导体的伏安特性曲线1
伏安特性曲线：用纵坐标表示电流 I ，用横坐标表示电压 U ，这样画出的导体的 I－U 图象叫做导体的伏安特性曲线
线性元件和非线性元件：(1)线性元件：伏安特性曲线是一条直线，欧姆定律适用的元件，如金属导体、电解质溶液
(2)非线性元件：伏安特性曲线是一条曲线，欧姆定律不适用的元件
如气态导体(日光灯、霓虹灯管中的气体)和半导体元件
判断下列说法的正误
(1)由 R＝知，导体的电阻由两端的电压和通过的电流决定
(×)(2)导体的电阻由导体本身的性质决定，跟导体两端的电压及流过导体的电流的大小无关
(√)(3)对于确定的导体，其两端的电压和流过它的电流的比值等于它的电阻值
(√)(4)线性元件的电流与电压成正比

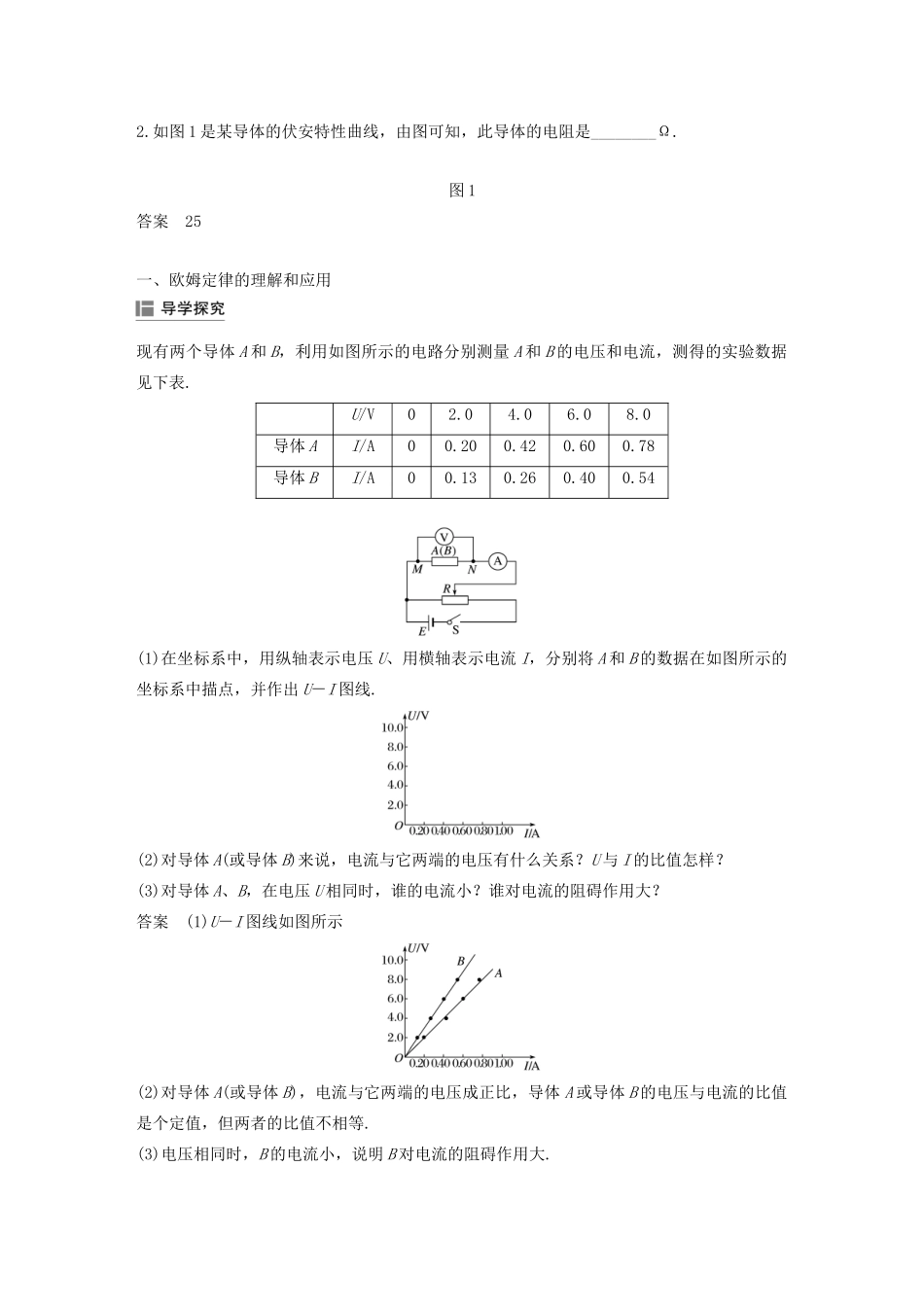

如图 1 是某导体的伏安特性曲线，由图可知，此导体的电阻是________Ω
图 1答案 25一、欧姆定律的理解和应用
