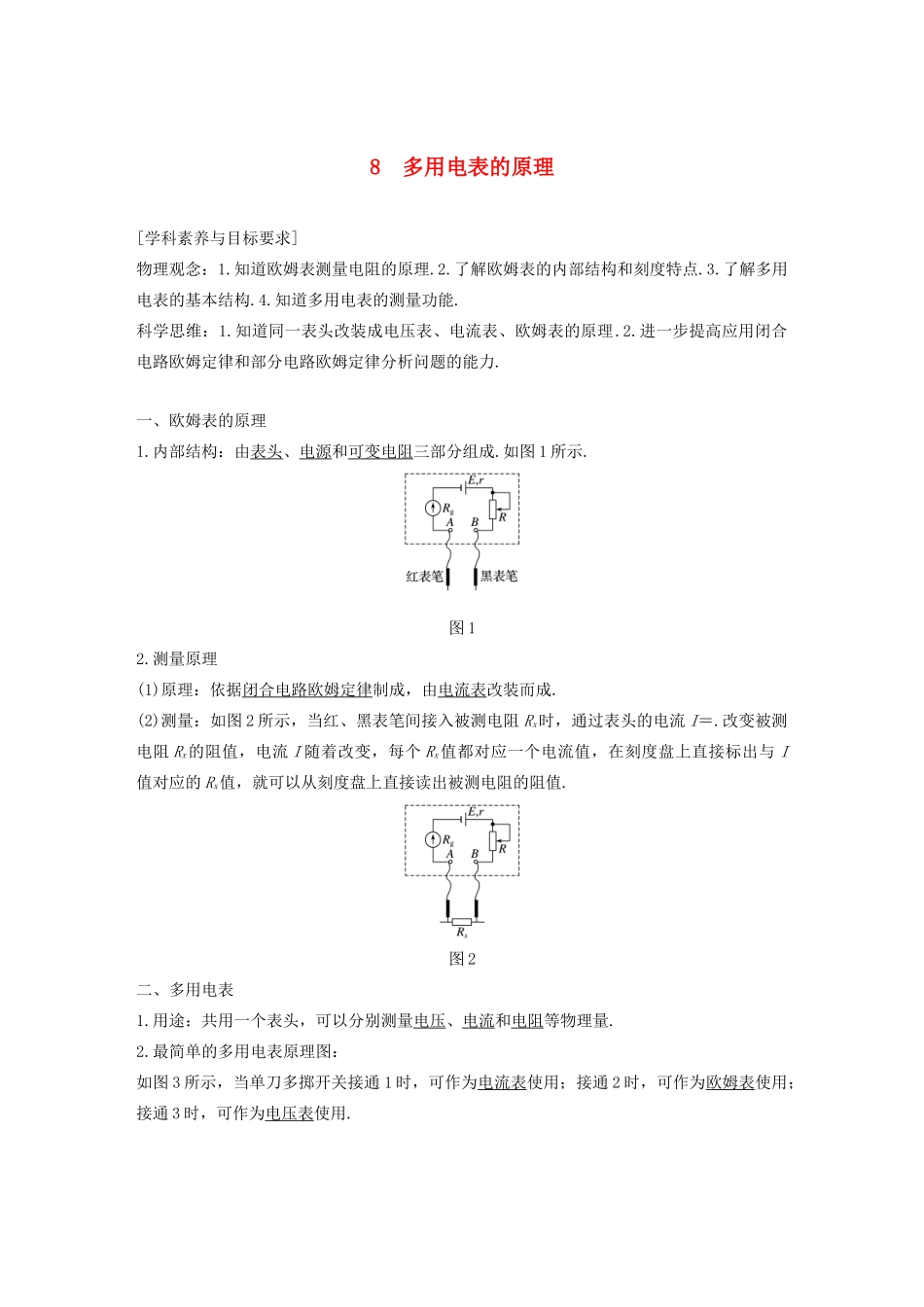

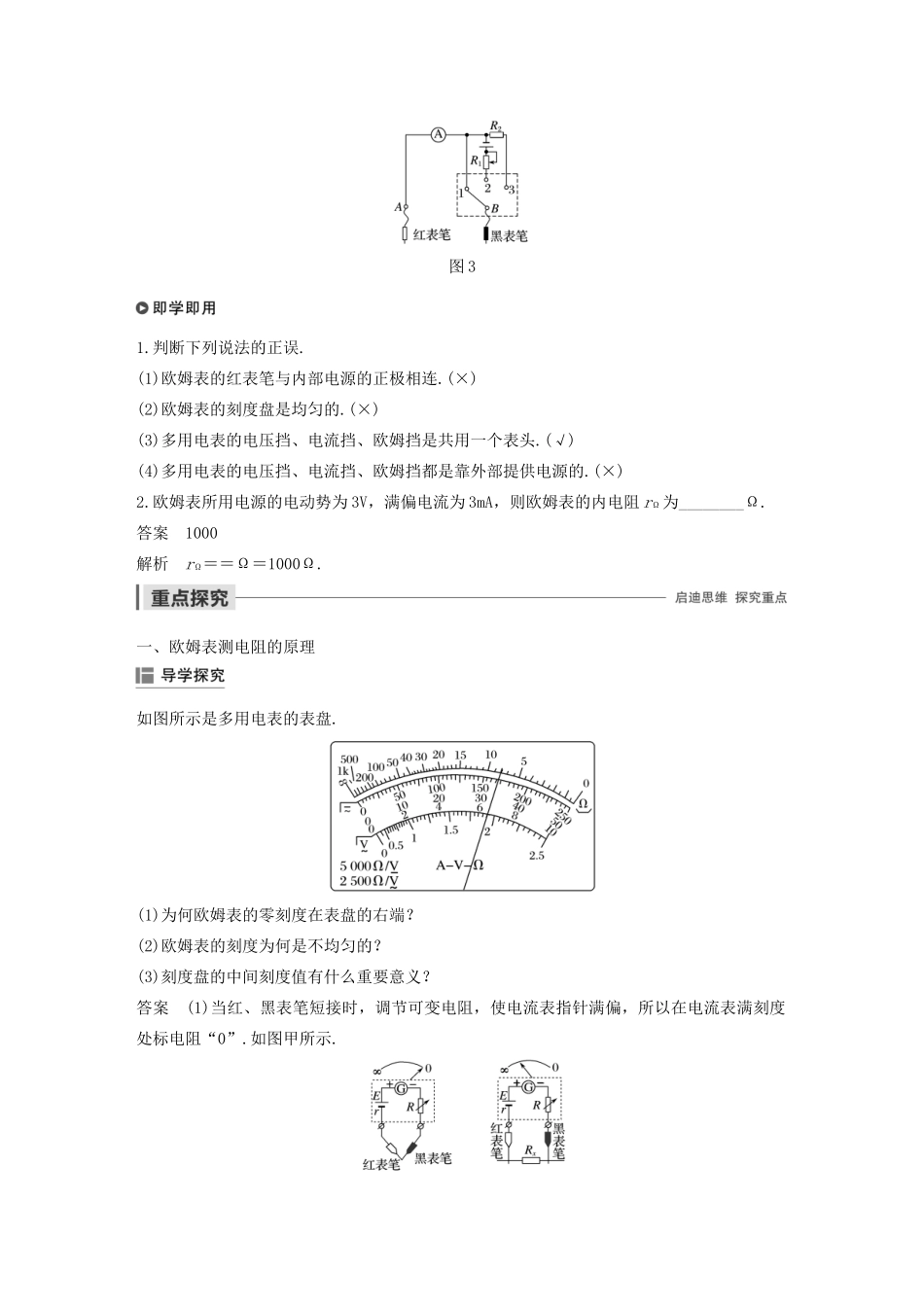

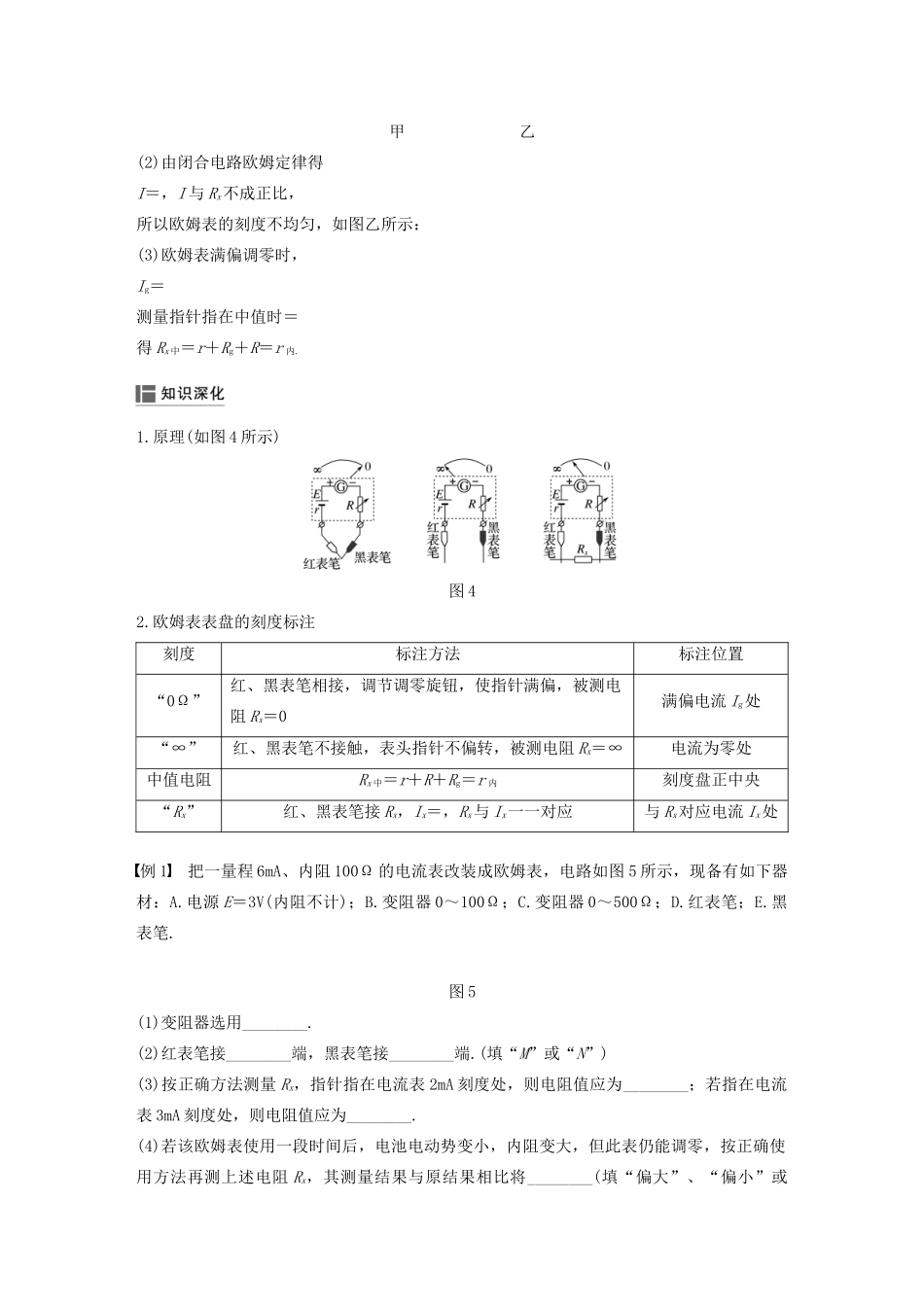

8 多用电表的原理[学科素养与目标要求] 物理观念：1.知道欧姆表测量电阻的原理.2.了解欧姆表的内部结构和刻度特点.3.了解多用电表的基本结构.4.知道多用电表的测量功能.科学思维：1.知道同一表头改装成电压表、电流表、欧姆表的原理.2.进一步提高应用闭合电路欧姆定律和部分电路欧姆定律分析问题的能力.一、欧姆表的原理1.内部结构：由表头、电源和可变电阻三部分组成.如图 1 所示.图 12.测量原理(1)原理：依据闭合电路欧姆定律制成，由电流表改装而成.(2)测量：如图 2 所示，当红、黑表笔间接入被测电阻 Rx时，通过表头的电流 I＝.改变被测电阻 Rx的阻值，电流 I 随着改变，每个 Rx值都对应一个电流值，在刻度盘上直接标出与 I值对应的 Rx值，就可以从刻度盘上直接读出被测电阻的阻值.图 2二、多用电表1.用途：共用一个表头，可以分别测量电压、电流和电阻等物理量.2.最简单的多用电表原理图：如图 3 所示，当单刀多掷开关接通 1 时，可作为电流表使用；接通 2 时，可作为欧姆表使用；接通 3 时，可作为电压表使用.图 31.判断下列说法的正误.(1)欧姆表的红表笔与内部电源的正极相连.(×)(2)欧姆表的刻度盘是均匀的.(×)(3)多用电表的电压挡、电流挡、欧姆挡是共用一个表头.(√)(4)多用电表的电压挡、电流挡、欧姆挡都是靠外部提供电源的.(×)2.欧姆表所用电源的电动势为 3V，满偏电流为 3mA，则欧姆表的内电阻 rΩ为________Ω.答案 1000解析 rΩ＝＝Ω＝1000Ω.一、欧姆表测电阻的原理如图所示是多用电表的表盘.(1)为何欧姆表的零刻度在表盘的右端？(2)欧姆表的刻度为何是不均匀的？(3)刻度盘的中间刻度值有什么重要意义？答案 (1)当红、黑表笔短接时，调节可变电阻，使电流表指针满偏，所以在电流表满刻度处标电阻“0”.如图甲所示. 甲 乙(2)由闭合电路欧姆定律得I＝，I 与 Rx不成正比，所以欧姆表的刻度不均匀，如图乙所示：(3)欧姆表满偏调零时，Ig＝测量指针指在中值时＝得 Rx 中＝r＋Rg＋R＝r 内.1.原理(如图 4 所示)图 42.欧姆表表盘的刻度标注刻度标注方法标注位置“0Ω”红、黑表笔相接，调节调零旋钮，使指针满偏，被测电阻 Rx＝0满偏电流 Ig处“∞”红、黑表笔不接触，表头指针不偏转，被测电阻 Rx＝∞电流为零处中值电阻Rx 中＝r＋R＋Rg＝r 内刻度盘正中央“Rx”红、黑表笔接 Rx，Ix＝，Rx与 Ix一一对应与 Rx对应电流 Ix处例 1 把一量程 6mA、内阻 100Ω 的电流表改装成欧姆...
