高考物理 主题2 电路及其应用 实验：电学基本仪器的使用和读数学案（必修3）-人教版高三必修3物理学案

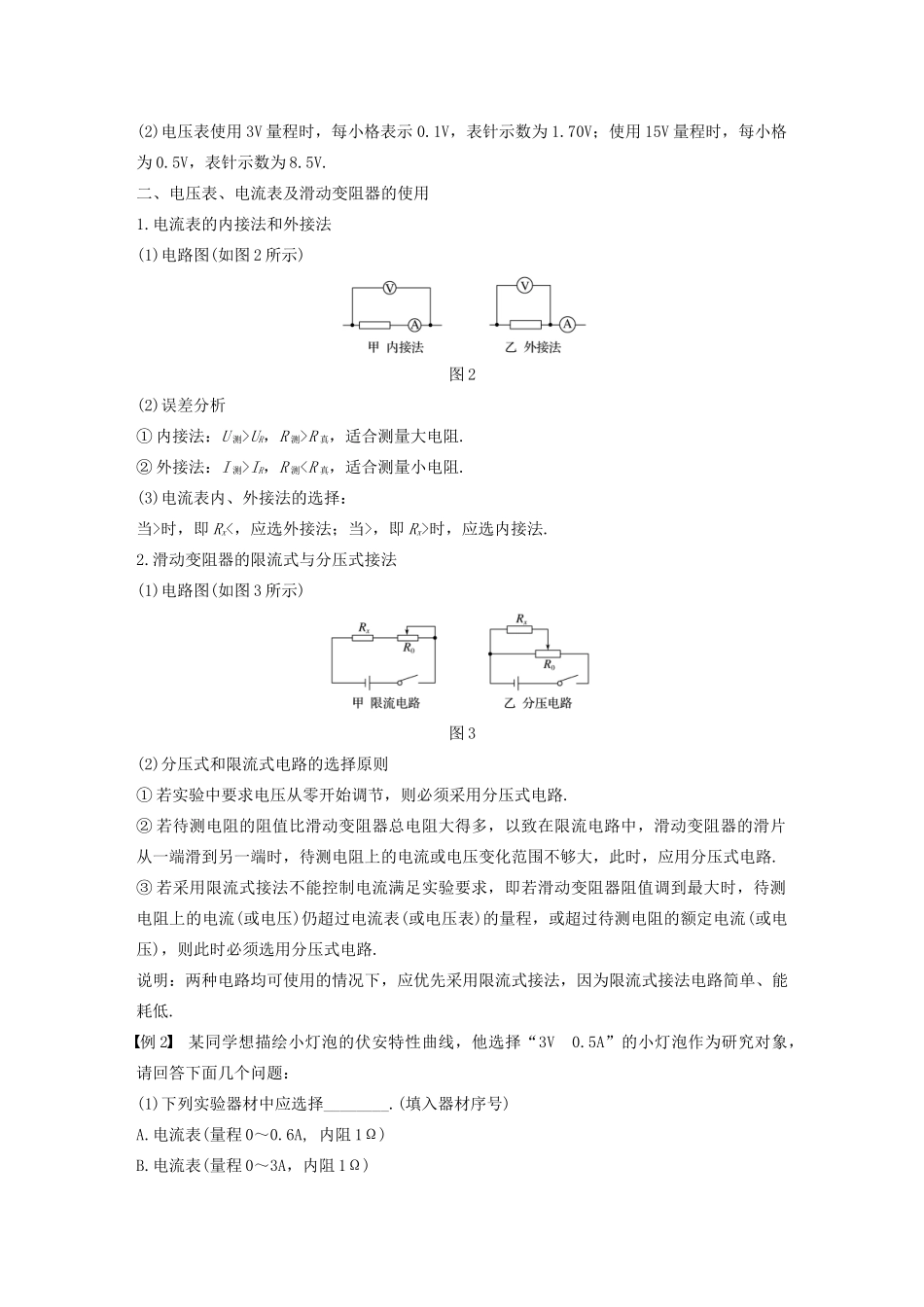

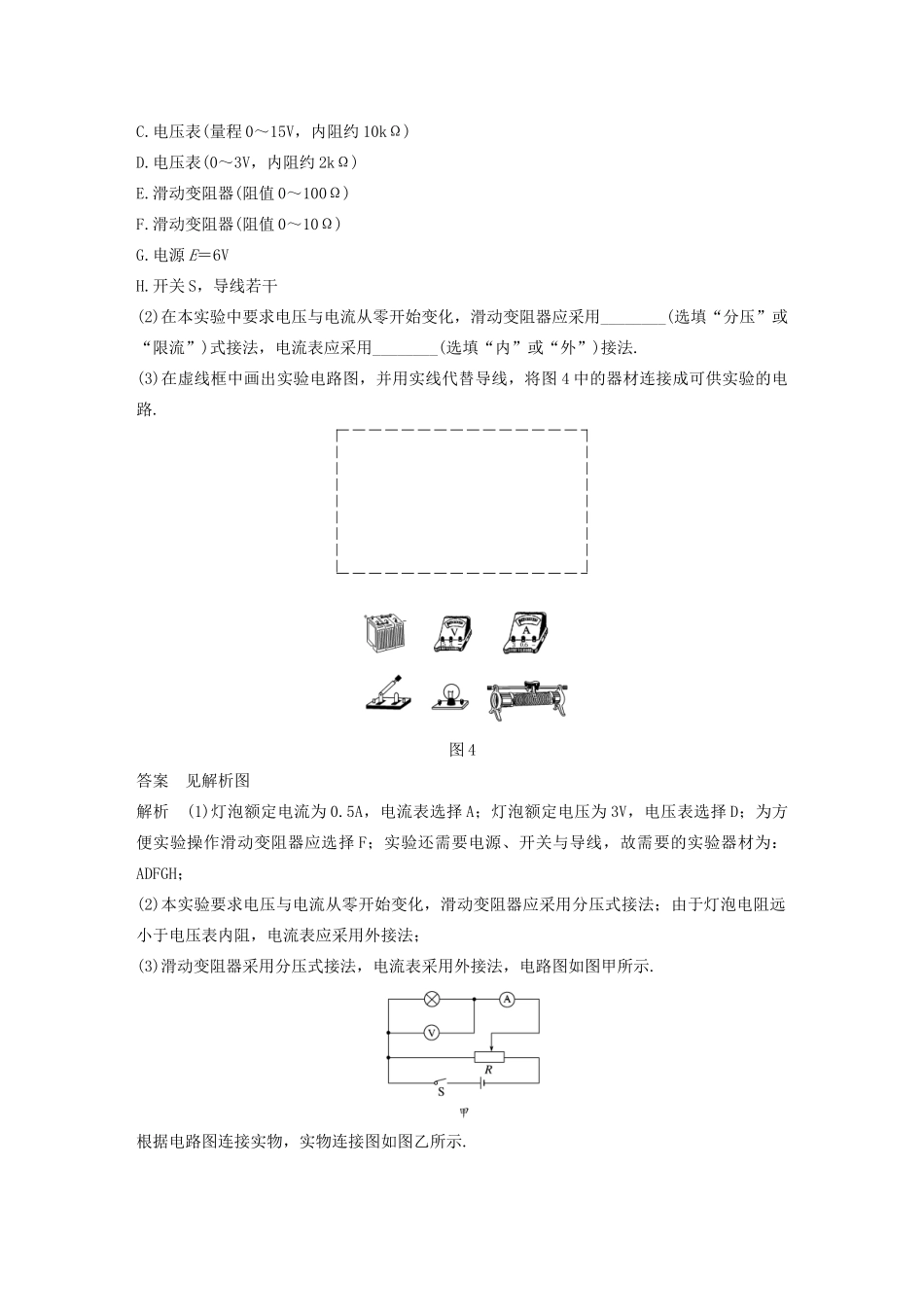

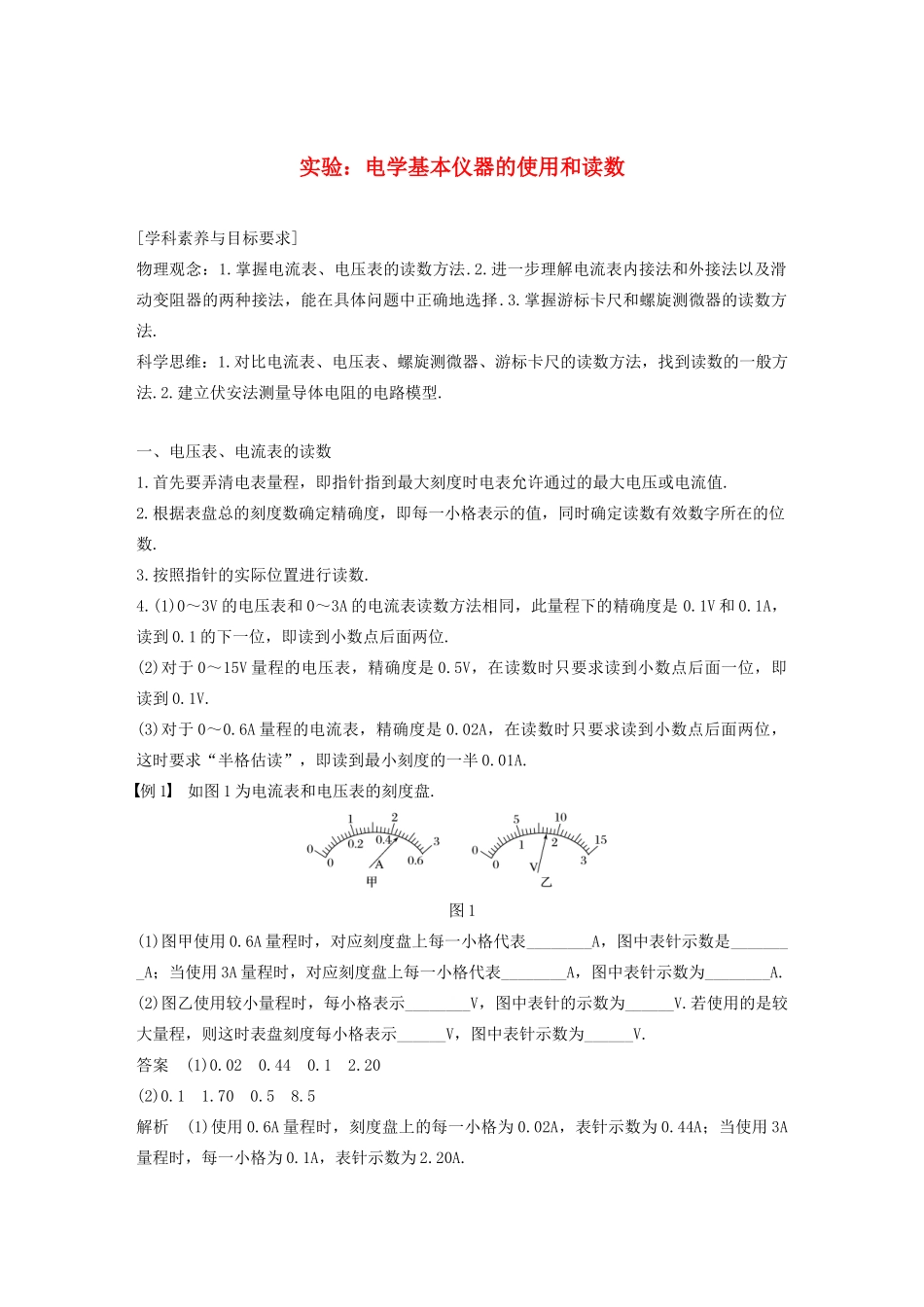

实验：电学基本仪器的使用和读数[学科素养与目标要求] 物理观念：1.掌握电流表、电压表的读数方法.2.进一步理解电流表内接法和外接法以及滑动变阻器的两种接法，能在具体问题中正确地选择.3.掌握游标卡尺和螺旋测微器的读数方法.科学思维：1.对比电流表、电压表、螺旋测微器、游标卡尺的读数方法，找到读数的一般方法.2.建立伏安法测量导体电阻的电路模型.一、电压表、电流表的读数1.首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值.2.根据表盘总的刻度数确定精确度，即每一小格表示的值，同时确定读数有效数字所在的位数.3.按照指针的实际位置进行读数.4.(1)0～3V 的电压表和 0～3A 的电流表读数方法相同，此量程下的精确度是 0.1V 和 0.1A，读到 0.1 的下一位，即读到小数点后面两位.(2)对于 0～15V 量程的电压表，精确度是 0.5V，在读数时只要求读到小数点后面一位，即读到 0.1V.(3)对于 0～0.6A 量程的电流表，精确度是 0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半 0.01A.例 1 如图 1 为电流表和电压表的刻度盘.图 1(1)图甲使用 0.6A 量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用 3A 量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A.(2)图乙使用较小量程时，每小格表示________V，图中表针的示数为______V.若使用的是较大量程，则这时表盘刻度每小格表示______V，图中表针示数为______V.答案 (1)0.02 0.44 0.1 2.20(2)0.1 1.70 0.5 8.5解析 (1)使用 0.6A 量程时，刻度盘上的每一小格为 0.02A，表针示数为 0.44A；当使用 3A量程时，每一小格为 0.1A，表针示数为 2.20A.(2)电压表使用 3V 量程时，每小格表示 0.1V，表针示数为 1.70V；使用 15V 量程时，每小格为 0.5V，表针示数为 8.5V.二、电压表、电流表及滑动变阻器的使用1.电流表的内接法和外接法(1)电路图(如图 2 所示)图 2(2)误差分析① 内接法：U 测>UR，R 测>R 真，适合测量大电阻.② 外接法：I 测>IR，R 测时，即 Rx<，应选外接法；当>，即 Rx>时，应选内接法.2.滑动变阻器的限流式与分压式接法(1)电路图(如图 3 所示)图 3(2)分压式和限流式电路的选择原则① 若实验中要求电压从零开始调节，则必须采用分压式电路.② 若待测电阻的...
