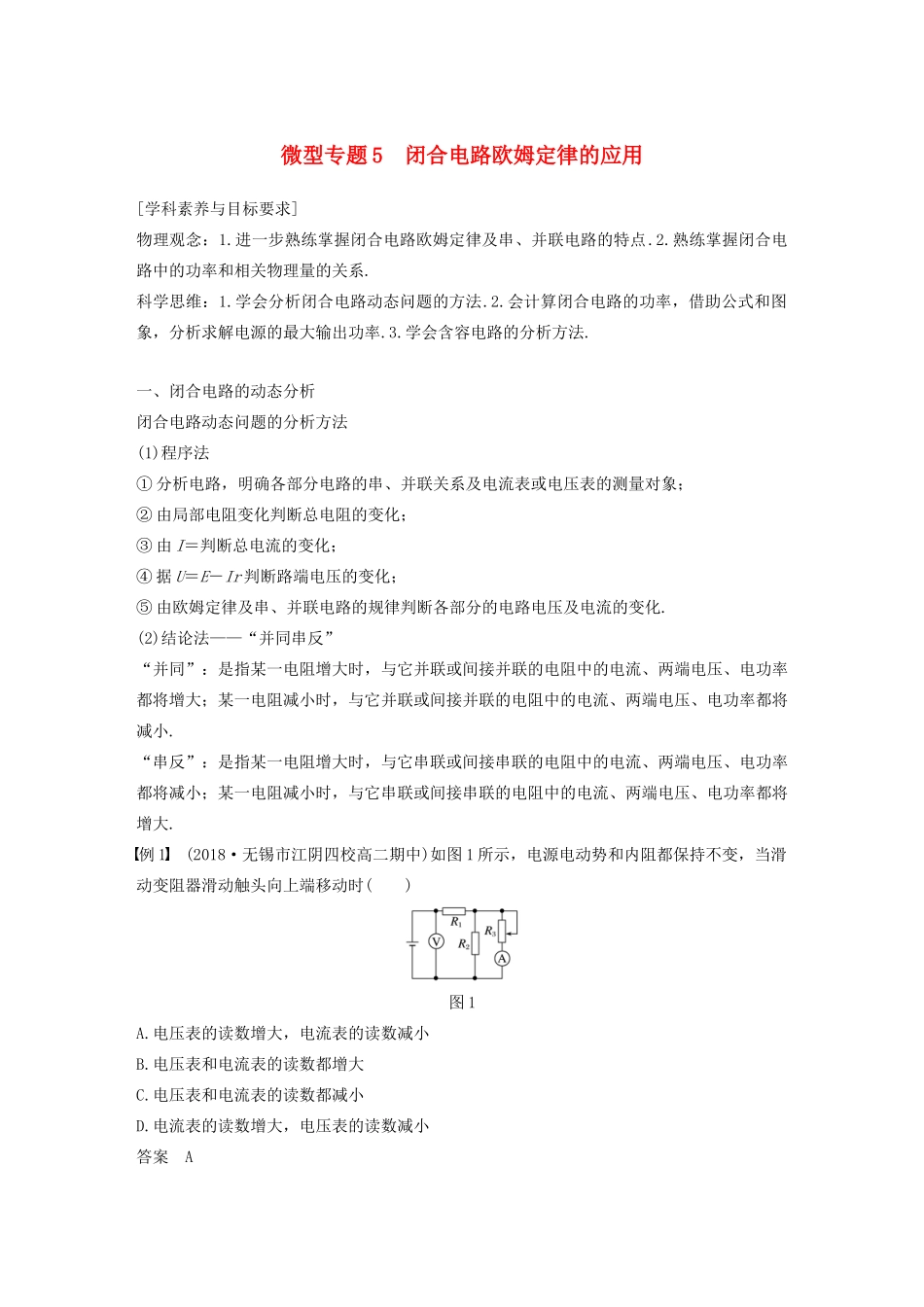

微型专题 5 闭合电路欧姆定律的应用[学科素养与目标要求] 物理观念：1.进一步熟练掌握闭合电路欧姆定律及串、并联电路的特点.2.熟练掌握闭合电路中的功率和相关物理量的关系.科学思维：1.学会分析闭合电路动态问题的方法.2.会计算闭合电路的功率，借助公式和图象，分析求解电源的最大输出功率.3.学会含容电路的分析方法.一、闭合电路的动态分析闭合电路动态问题的分析方法(1)程序法① 分析电路，明确各部分电路的串、并联关系及电流表或电压表的测量对象；② 由局部电阻变化判断总电阻的变化；③ 由 I＝判断总电流的变化；④ 据 U＝E－Ir 判断路端电压的变化；⑤ 由欧姆定律及串、并联电路的规律判断各部分的电路电压及电流的变化.(2)结论法——“并同串反”“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小.“串反”：是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大.例 1 (2018·无锡市江阴四校高二期中)如图 1 所示，电源电动势和内阻都保持不变，当滑动变阻器滑动触头向上端移动时( )图 1A.电压表的读数增大，电流表的读数减小B.电压表和电流表的读数都增大C.电压表和电流表的读数都减小D.电流表的读数增大，电压表的读数减小答案 A解析 当滑动变阻器的滑动触头向上端移动时，变阻器接入电路的电阻增大，外电路总电阻R 增大，由闭合电路欧姆定律知总电流 I 减小，路端电压 U＝E－Ir 增大，则电压表的示数增大；电阻 R2两端的电压 U2＝E－I(r＋R1)增大，流过电阻 R2的电流 I2增大，则流过电流表的电流 I3＝I－I2减小，即电流表的读数减小，故 A 正确，B、C、D 错误.[学科素养] 例 1 回顾了闭合电路的欧姆定律及串、并联电路的相关知识，并用于分析闭合电路动态问题.一方面让学生对物理规律的认识更加深刻，另一方面也让学生进一步了解了闭合电路中的各物理量之间的关系，这很好的体现了“物理观念”和“科学思维”的学科素养.针对训练 1 (2018·聊城市期末)如图 2 所示电路中，开关 S 闭合，当滑动变阻器的滑片 P从 a 端向 b 端滑动时，以下判断正确的是( )图 2A.电压表示数变大，通过灯 L1的电流变大，灯 L2变亮B.电压表示数变小，通过灯 L1的电...
