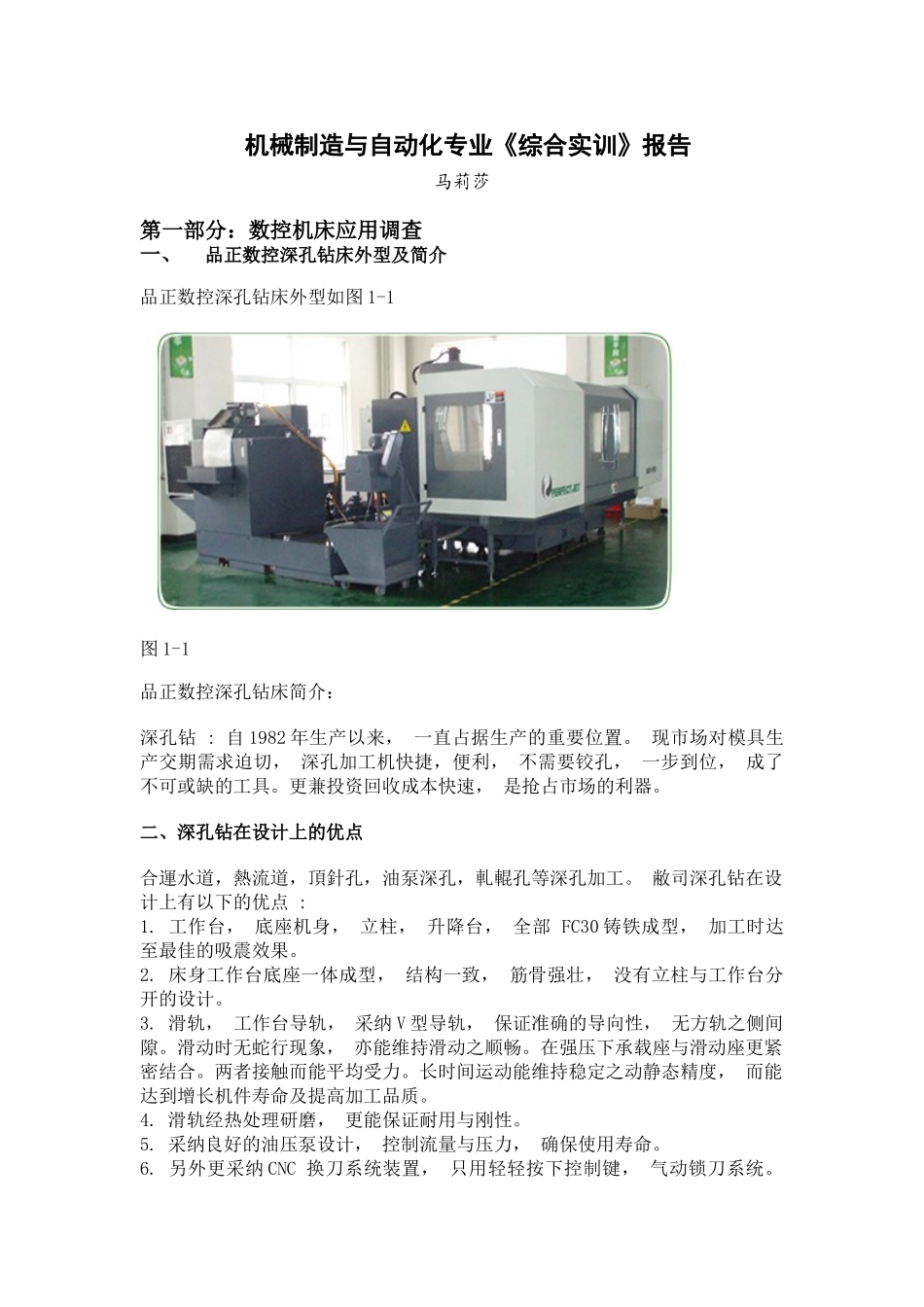

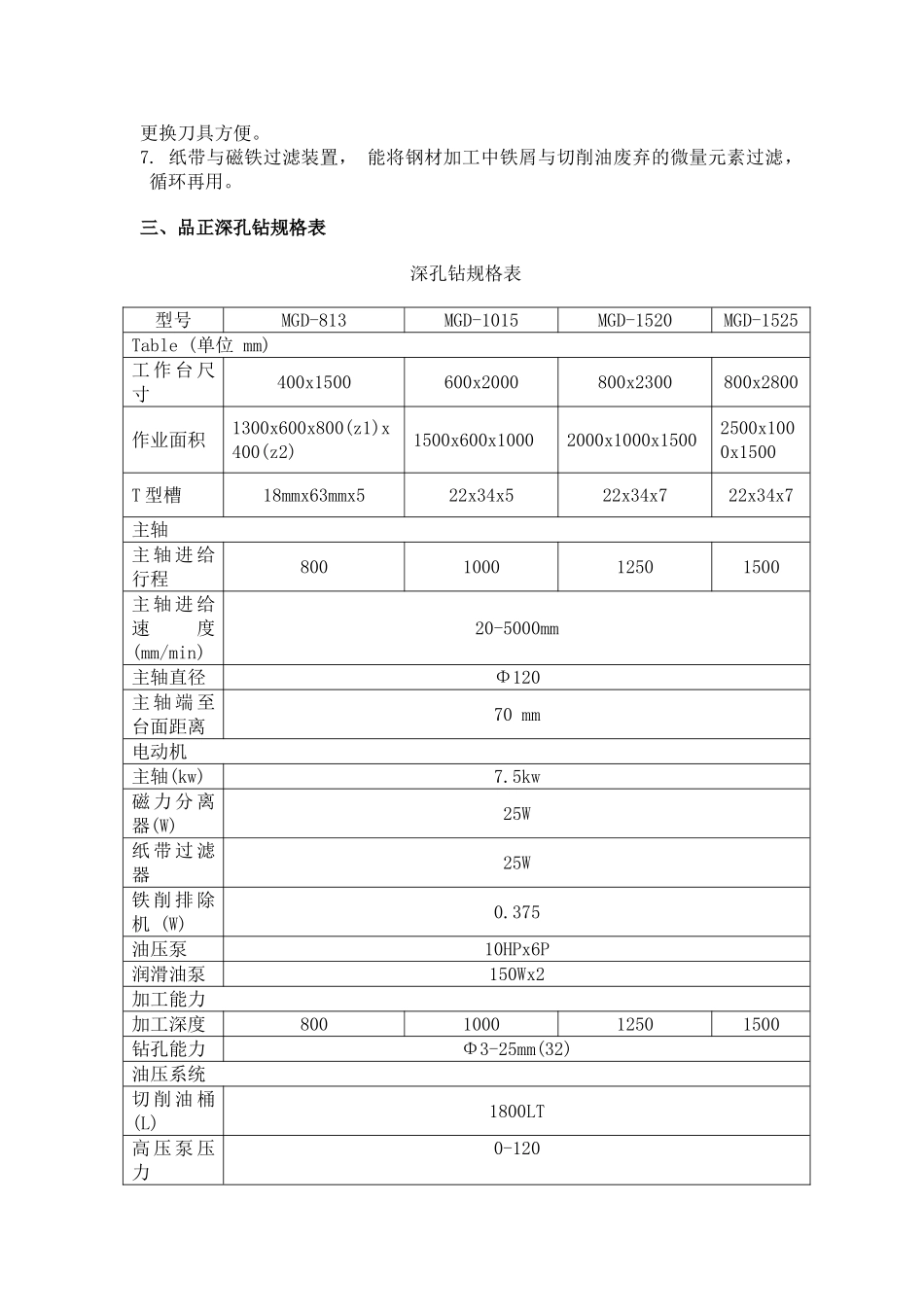

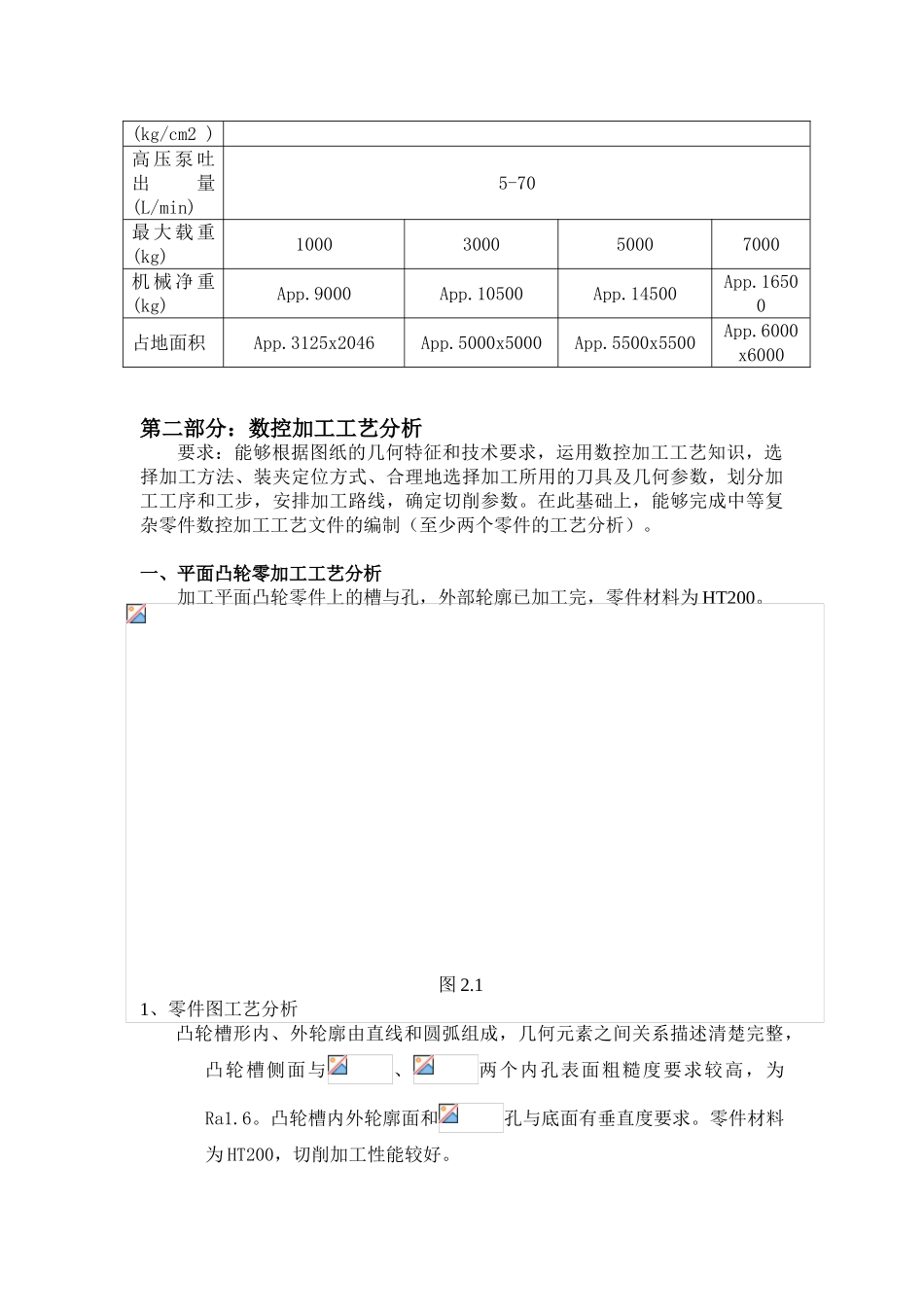

机械制造与自动化专业《综合实训》报告马莉莎第一部分：数控机床应用调查一、品正数控深孔钻床外型及简介 品正数控深孔钻床外型如图 1-1 图 1-1品正数控深孔钻床简介：深孔钻 : 自 1982 年生产以来， 一直占据生产的重要位置。 现市场对模具生产交期需求迫切， 深孔加工机快捷，便利， 不需要铰孔， 一步到位， 成了不可或缺的工具。更兼投资回收成本快速， 是抢占市场的利器。 二、深孔钻在设计上的优点合運水道，熱流道，頂針孔，油泵深孔，軋輥孔等深孔加工。 敝司深孔钻在设计上有以下的优点 :1. 工作台， 底座机身， 立柱， 升降台， 全部 FC30 铸铁成型， 加工时达至最佳的吸震效果。 2. 床身工作台底座一体成型， 结构一致， 筋骨强壮， 没有立柱与工作台分开的设计。3. 滑轨， 工作台导轨， 采纳 V 型导轨， 保证准确的导向性， 无方轨之侧间隙。滑动时无蛇行现象， 亦能维持滑动之顺畅。在强压下承载座与滑动座更紧密结合。两者接触而能平均受力。长时间运动能维持稳定之动静态精度， 而能达到增长机件寿命及提高加工品质。 4. 滑轨经热处理研磨， 更能保证耐用与刚性。 5. 采纳良好的油压泵设计， 控制流量与压力， 确保使用寿命。 6. 另外更采纳 CNC 换刀系统装置， 只用轻轻按下控制键， 气动锁刀系统。 更换刀具方便。 7. 纸带与磁铁过滤装置， 能将钢材加工中铁屑与切削油废弃的微量元素过滤， 循环再用。三、品正深孔钻规格表 深孔钻规格表 型号MGD-813 MGD-1015 MGD-1520 MGD-1525 Table (单位 mm) 工 作 台 尺寸400x1500 600x2000800x2300 800x2800 作业面积 1300x600x800(z1)x400(z2)1500x600x1000 2000x1000x15002500x1000x1500 T 型槽 18mmx63mmx522x34x5 22x34x7 22x34x7 主轴 主 轴 进 给行程 800100012501500主 轴 进 给速度 (mm/min) 20-5000mm主轴直径 Φ120 主 轴 端 至台面距离 70 mm 电动机 主轴(kw) 7.5kw磁 力 分 离器(W) 25W 纸 带 过 滤器25W 铁 削 排 除机 (W) 0.375油压泵 10HPx6P润滑油泵 150Wx2加工能力 加工深度 800100012501500钻孔能力 Φ3-25mm(32)油压系统 切 削 油 桶 (L) 1800LT高 压 泵 压力 0-120 (kg/cm2 ) 高 压 泵 吐出量 (L/min) 5-70最 大 载 重 (kg) 1000300050007000机 械 净 重 (kg) App.9000 App.10500App.14500App.16500占地面积...
