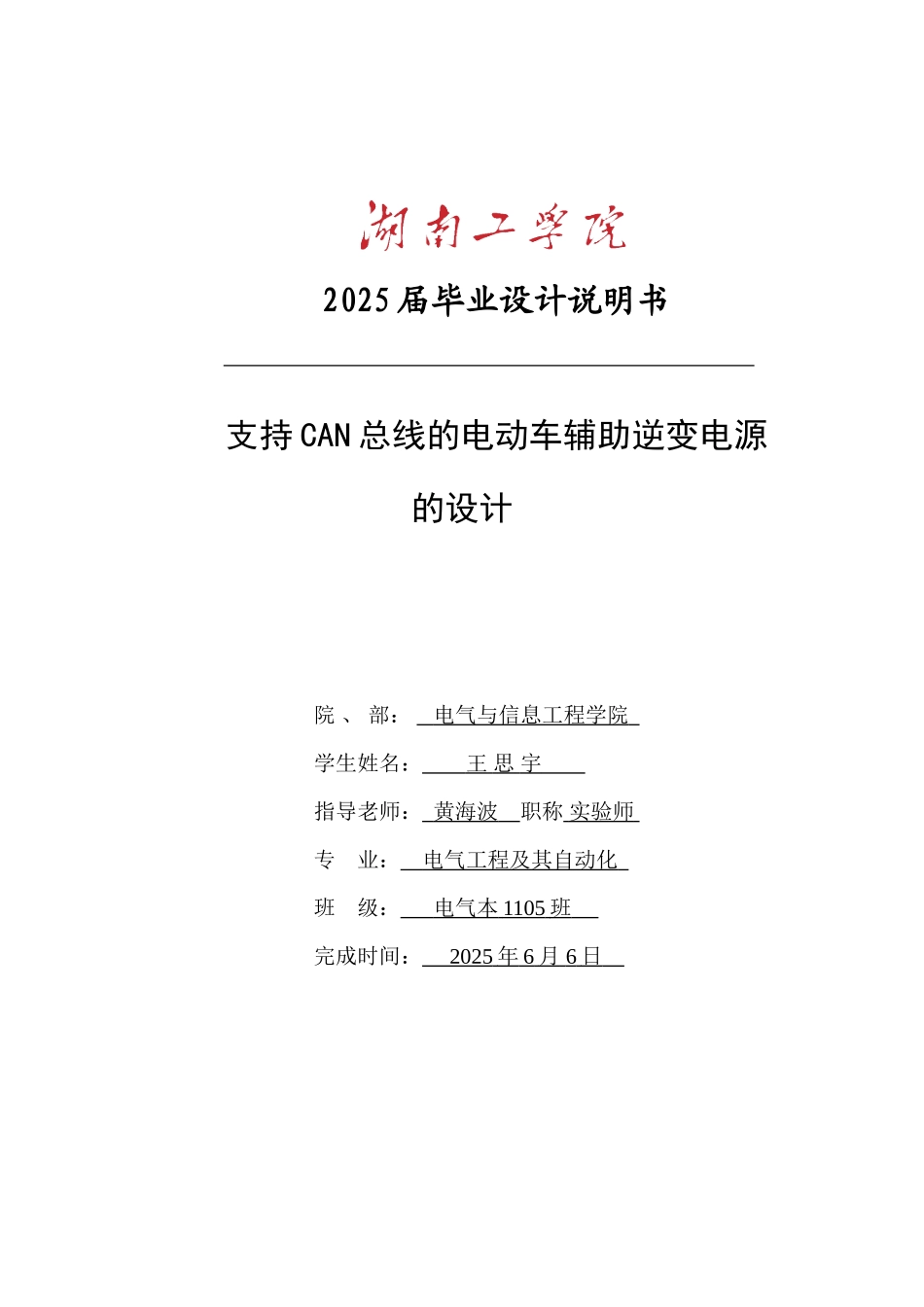

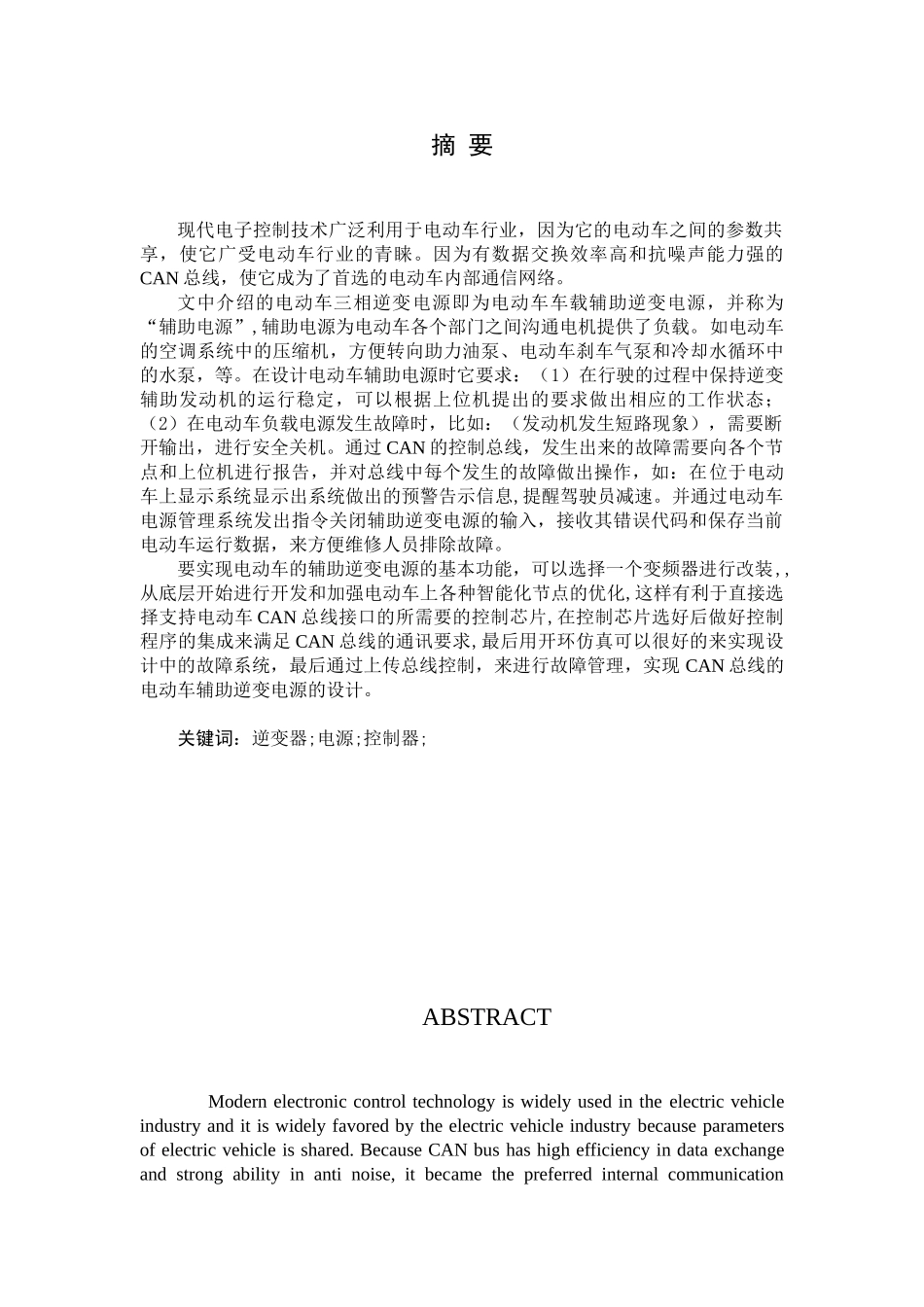

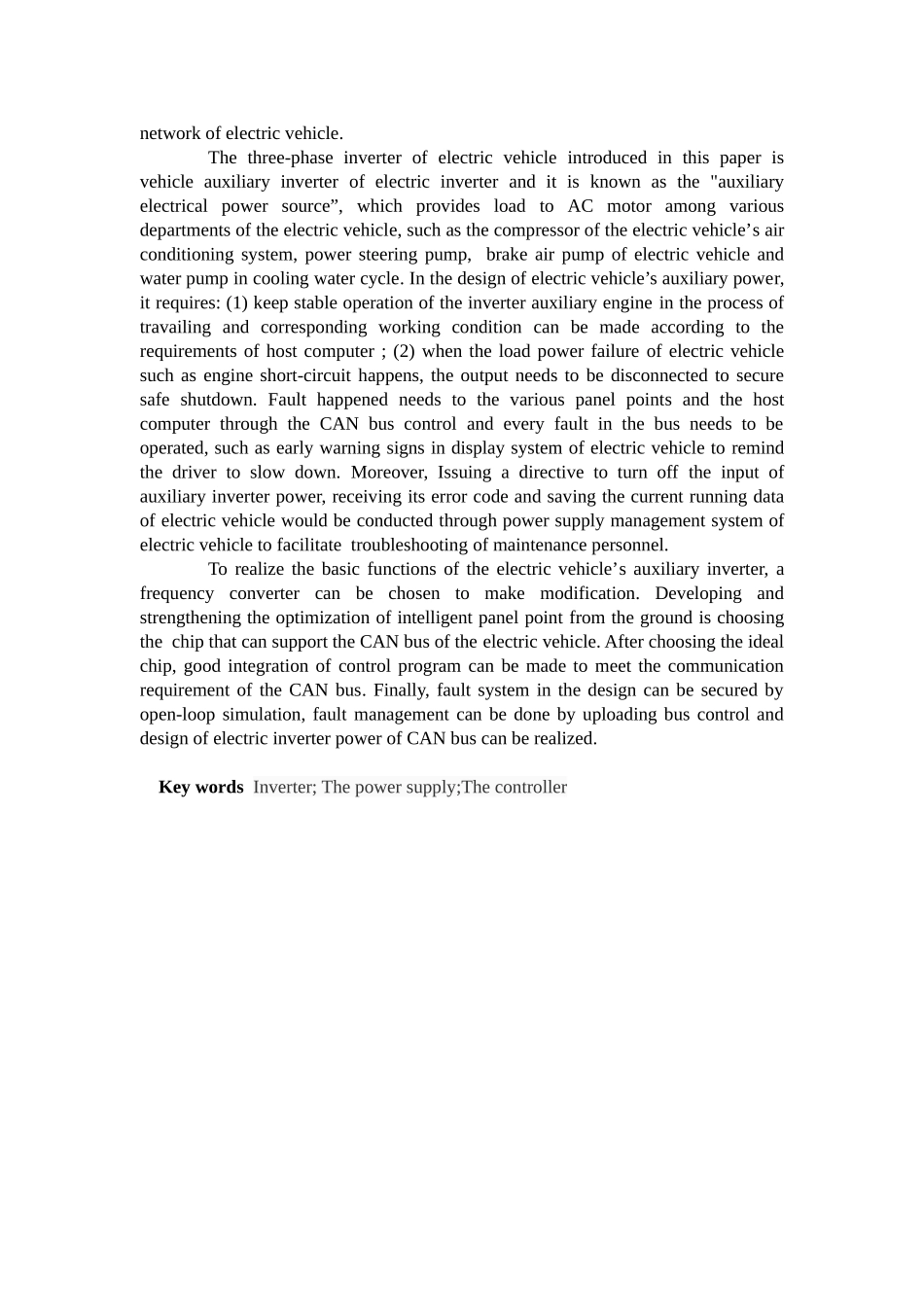

2025 届毕业设计说明书 支持 CAN 总线的电动车辅助逆变电源的设计 院 、 部： 电气与信息工程学院 学生姓名： 王 思 宇 指导老师： 黄海波 职称 实验师 专 业： 电气工程及其自动化 班 级： 电气本 1105 班 完成时间： 2025 年 6 月 6 日 摘 要现代电子控制技术广泛利用于电动车行业，因为它的电动车之间的参数共享，使它广受电动车行业的青睐。因为有数据交换效率高和抗噪声能力强的CAN 总线，使它成为了首选的电动车内部通信网络。文中介绍的电动车三相逆变电源即为电动车车载辅助逆变电源，并称为“辅助电源”,辅助电源为电动车各个部门之间沟通电机提供了负载。如电动车的空调系统中的压缩机，方便转向助力油泵、电动车刹车气泵和冷却水循环中的水泵，等。在设计电动车辅助电源时它要求：（1）在行驶的过程中保持逆变辅助发动机的运行稳定，可以根据上位机提出的要求做出相应的工作状态；（2）在电动车负载电源发生故障时，比如：（发动机发生短路现象），需要断开输出，进行安全关机。通过 CAN 的控制总线，发生出来的故障需要向各个节点和上位机进行报告，并对总线中每个发生的故障做出操作，如：在位于电动车上显示系统显示出系统做出的预警告示信息,提醒驾驶员减速。并通过电动车电源管理系统发出指令关闭辅助逆变电源的输入，接收其错误代码和保存当前电动车运行数据，来方便维修人员排除故障。要实现电动车的辅助逆变电源的基本功能，可以选择一个变频器进行改装,,从底层开始进行开发和加强电动车上各种智能化节点的优化,这样有利于直接选择支持电动车 CAN 总线接口的所需要的控制芯片,在控制芯片选好后做好控制程序的集成来满足 CAN 总线的通讯要求,最后用开环仿真可以很好的来实现设计中的故障系统，最后通过上传总线控制，来进行故障管理，实现 CAN 总线的电动车辅助逆变电源的设计。 关键词：逆变器;电源;控制器;ABSTRACTModern electronic control technology is widely used in the electric vehicle industry and it is widely favored by the electric vehicle industry because parameters of electric vehicle is shared. Because CAN bus has high efficiency in data exchange and strong ability in anti noise, it became the preferred internal communication network of electric vehicle.The three-phase inverte...
