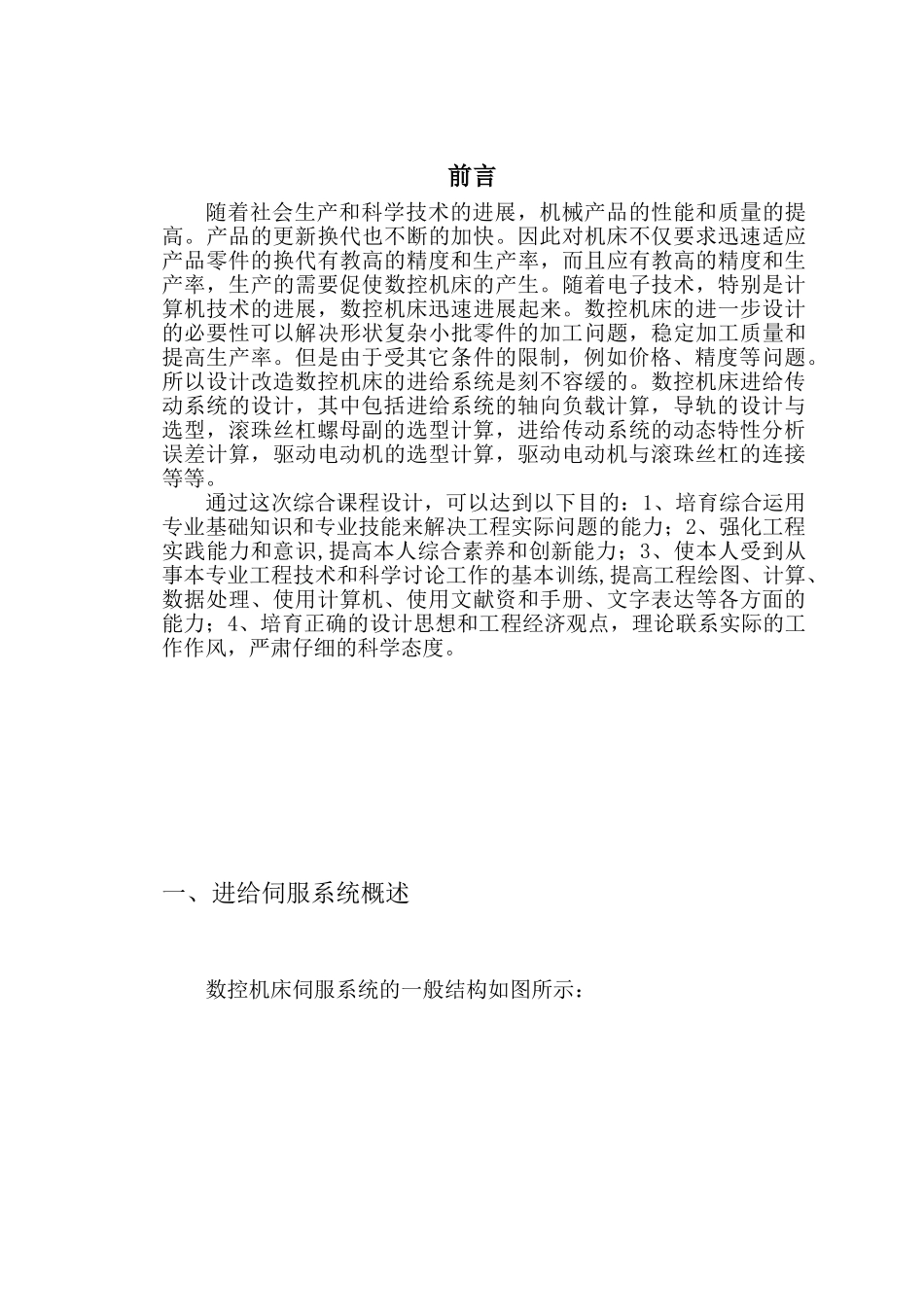

前言随着社会生产和科学技术的进展，机械产品的性能和质量的提高。产品的更新换代也不断的加快。因此对机床不仅要求迅速适应产品零件的换代有教高的精度和生产率，而且应有教高的精度和生产率，生产的需要促使数控机床的产生。随着电子技术，特别是计算机技术的进展，数控机床迅速进展起来。数控机床的进一步设计的必要性可以解决形状复杂小批零件的加工问题，稳定加工质量和提高生产率。但是由于受其它条件的限制，例如价格、精度等问题。所以设计改造数控机床的进给系统是刻不容缓的。数控机床进给传动系统的设计，其中包括进给系统的轴向负载计算，导轨的设计与选型，滚珠丝杠螺母副的选型计算，进给传动系统的动态特性分析误差计算，驱动电动机的选型计算，驱动电动机与滚珠丝杠的连接等等。通过这次综合课程设计，可以达到以下目的：1、培育综合运用专业基础知识和专业技能来解决工程实际问题的能力；2、强化工程实践能力和意识,提高本人综合素养和创新能力；3、使本人受到从事本专业工程技术和科学讨论工作的基本训练,提高工程绘图、计算、数据处理、使用计算机、使用文献资和手册、文字表达等各方面的能力；4、培育正确的设计思想和工程经济观点，理论联系实际的工作作风，严肃仔细的科学态度。一、进给伺服系统概述数控机床伺服系统的一般结构如图所示： 数控机床进给伺服系统由于各种数控机床所完成的加工任务不同，它们对进给伺服系统的要求也不尽相同，但通常可概括为以下几方面：可逆运行；速度范围宽；具有足够的传动刚度和高的速度稳定性；快速响应并无超调；高精度；低速大转矩。伺服系统对伺服电机的要求：（1）从最低速到最高速电机都能平稳运转，转矩波动要小，尤其在低速如 0.1r /min 或更低速时，仍有平稳的速度而无爬行现象。（2）电机应具有大的较长时间的超载能力，以满足低速大转矩的要求。一般直流伺服电机要求在数分钟内超载 4-6 倍而不损坏。（3）为了满足快速响应的要求，电机应有较小的转动惯量和大的堵转转矩，并具有尽可能小的时间常数和启动电压。电机应具有耐受 4000rad/s2以上的角加速度的能力，才能保证电机可在 0.2s以内从静止启动到额定转速。（4）电机应能随频繁启动、制动和反转。随着微电子技术、计算机技术和伺服控制技术的进展，数控机床的伺服系统已开始采纳高速、高精度的全数字伺服系统。使伺服控制技术从模拟方式、混合方式走向全数字方式。由位置、速度和电流构成的三环回馈全部数字化、软...
