整体提升脚手架

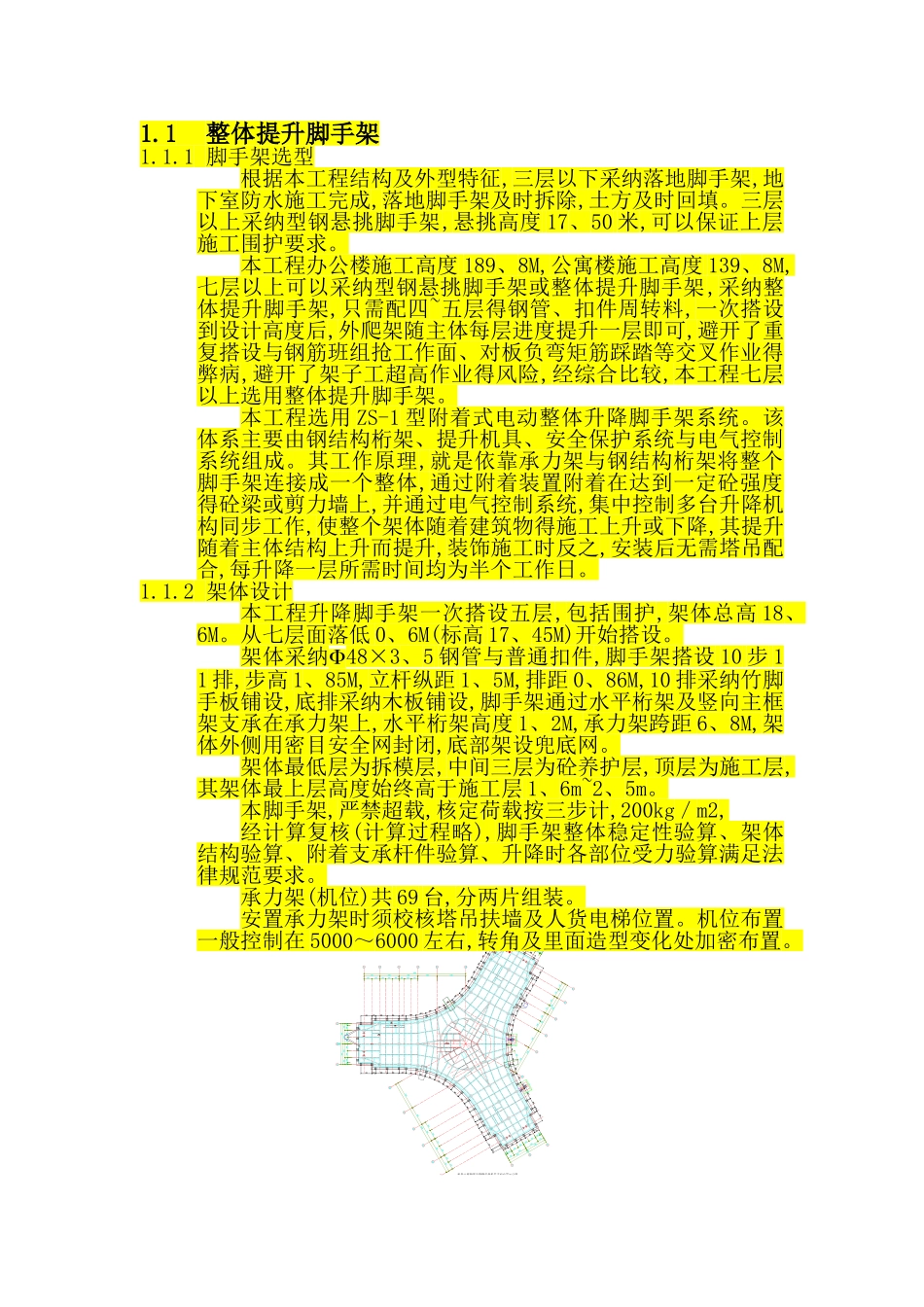

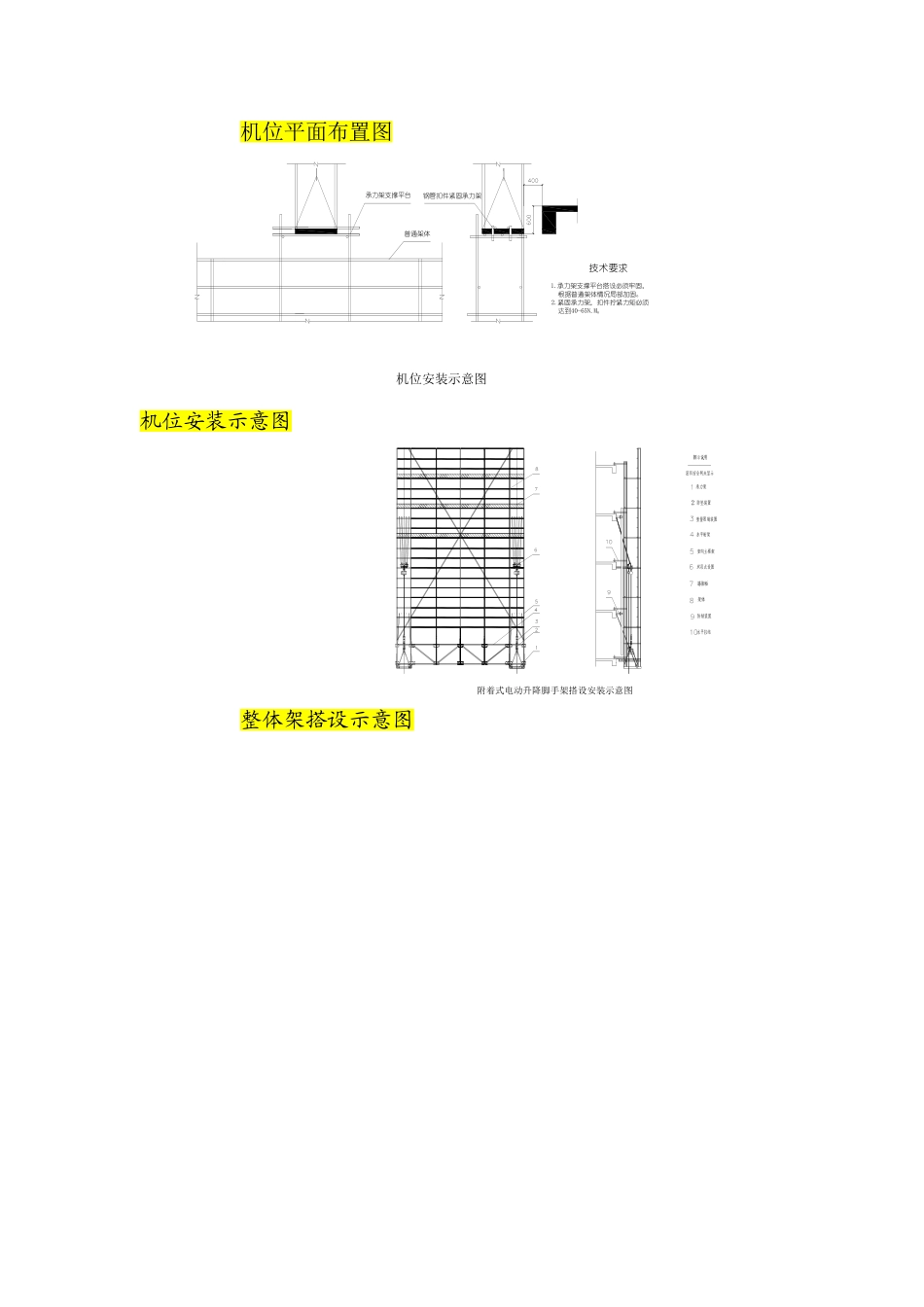

1.1整体提升脚手架1.1.1 脚手架选型根据本工程结构及外型特征,三层以下采纳落地脚手架,地下室防水施工完成,落地脚手架及时拆除,土方及时回填。三层以上采纳型钢悬挑脚手架,悬挑高度 17、50 米,可以保证上层施工围护要求。本工程办公楼施工高度 189、8M,公寓楼施工高度 139、8M,七层以上可以采纳型钢悬挑脚手架或整体提升脚手架,采纳整体提升脚手架,只需配四~五层得钢管、扣件周转料,一次搭设到设计高度后,外爬架随主体每层进度提升一层即可,避开了重复搭设与钢筋班组抢工作面、对板负弯矩筋踩踏等交叉作业得弊病,避开了架子工超高作业得风险,经综合比较,本工程七层以上选用整体提升脚手架。本工程选用 ZS-1 型附着式电动整体升降脚手架系统。该体系主要由钢结构桁架、提升机具、安全保护系统与电气控制系统组成。其工作原理,就是依靠承力架与钢结构桁架将整个脚手架连接成一个整体,通过附着装置附着在达到一定砼强度得砼梁或剪力墙上,并通过电气控制系统,集中控制多台升降机构同步工作,使整个架体随着建筑物得施工上升或下降,其提升随着主体结构上升而提升,装饰施工时反之,安装后无需塔吊配合,每升降一层所需时间均为半个工作日。1.1.2 架体设计本工程升降脚手架一次搭设五层,包括围护,架体总高 18、6M。从七层面落低 0、6M(标高 17、45M)开始搭设。架体采纳48×3、5 钢管与普通扣件,脚手架搭设 10 步 11 排,步高 1、85M,立杆纵距 1、5M,排距 0、86M,10 排采纳竹脚手板铺设,底排采纳木板铺设,脚手架通过水平桁架及竖向主框架支承在承力架上,水平桁架高度 1、2M,承力架跨距 6、8M,架体外侧用密目安全网封闭,底部架设兜底网。架体最低层为拆模层,中间三层为砼养护层,顶层为施工层,其架体最上层高度始终高于施工层 1、6m~2、5m。本脚手架,严禁超载,核定荷载按三步计,200kg／m2,经计算复核(计算过程略),脚手架整体稳定性验算、架体结构验算、附着支承杆件验算、升降时各部位受力验算满足法律规范要求。承力架(机位)共 69 台,分两片组装。安置承力架时须校核塔吊扶墙及人货电梯位置。机位布置一般控制在 5000～6000 左右,转角及里面造型变化处加密布置。附墙电梯机位平面布置图机位安装示意图普通架体承力架支撑平台钢管扣件紧固承力架 技术要求1.承力架支撑平台搭设必须牢固， 根据普通架体情况局部加固。2.紧固承力架，扣件拧紧力矩必须 达到40-65N.M。机位安装示意图附着式电动升降脚手架搭设安装示意图2整体架搭设...
