施工现场临时用电组织设计学士学位论文

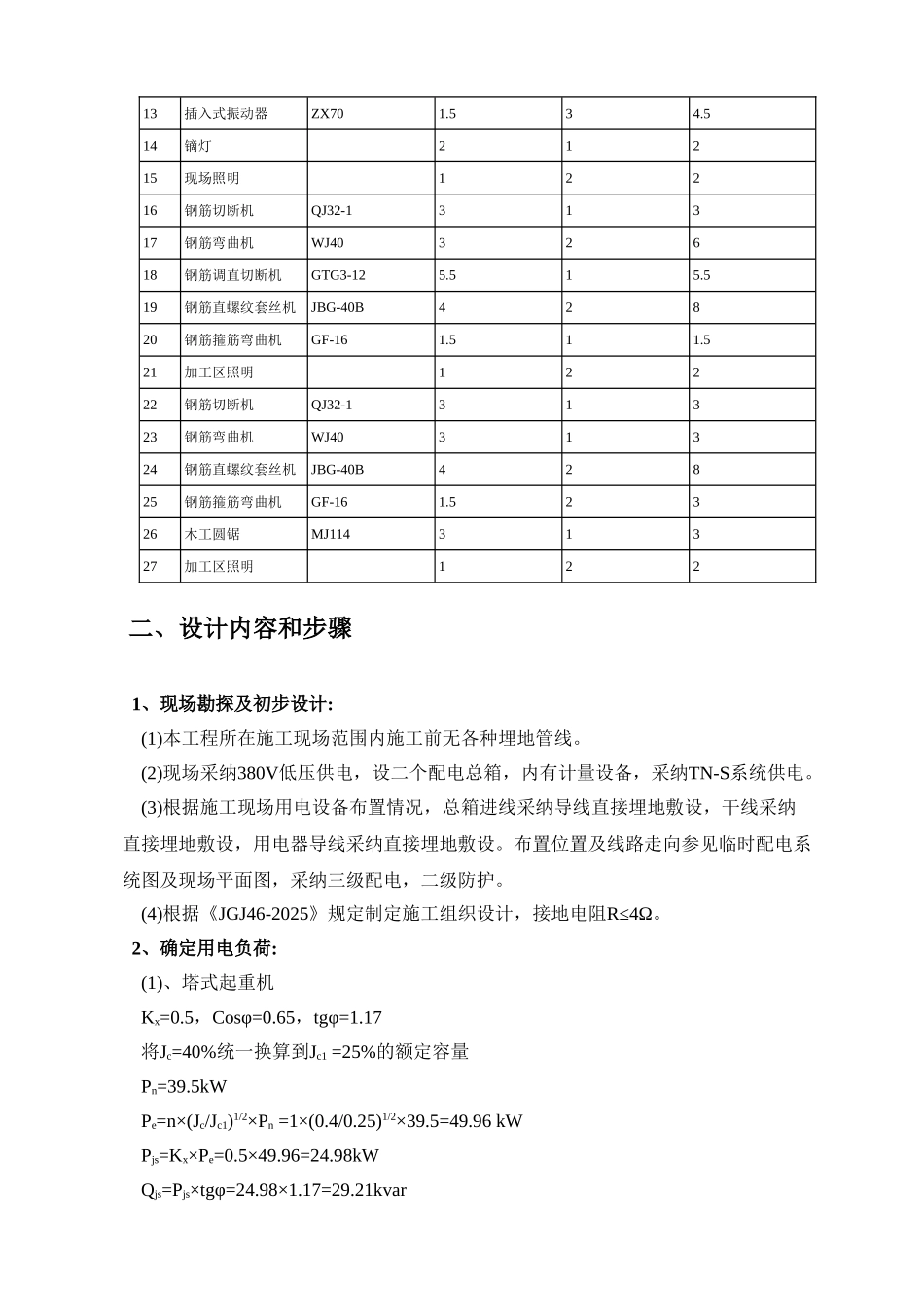

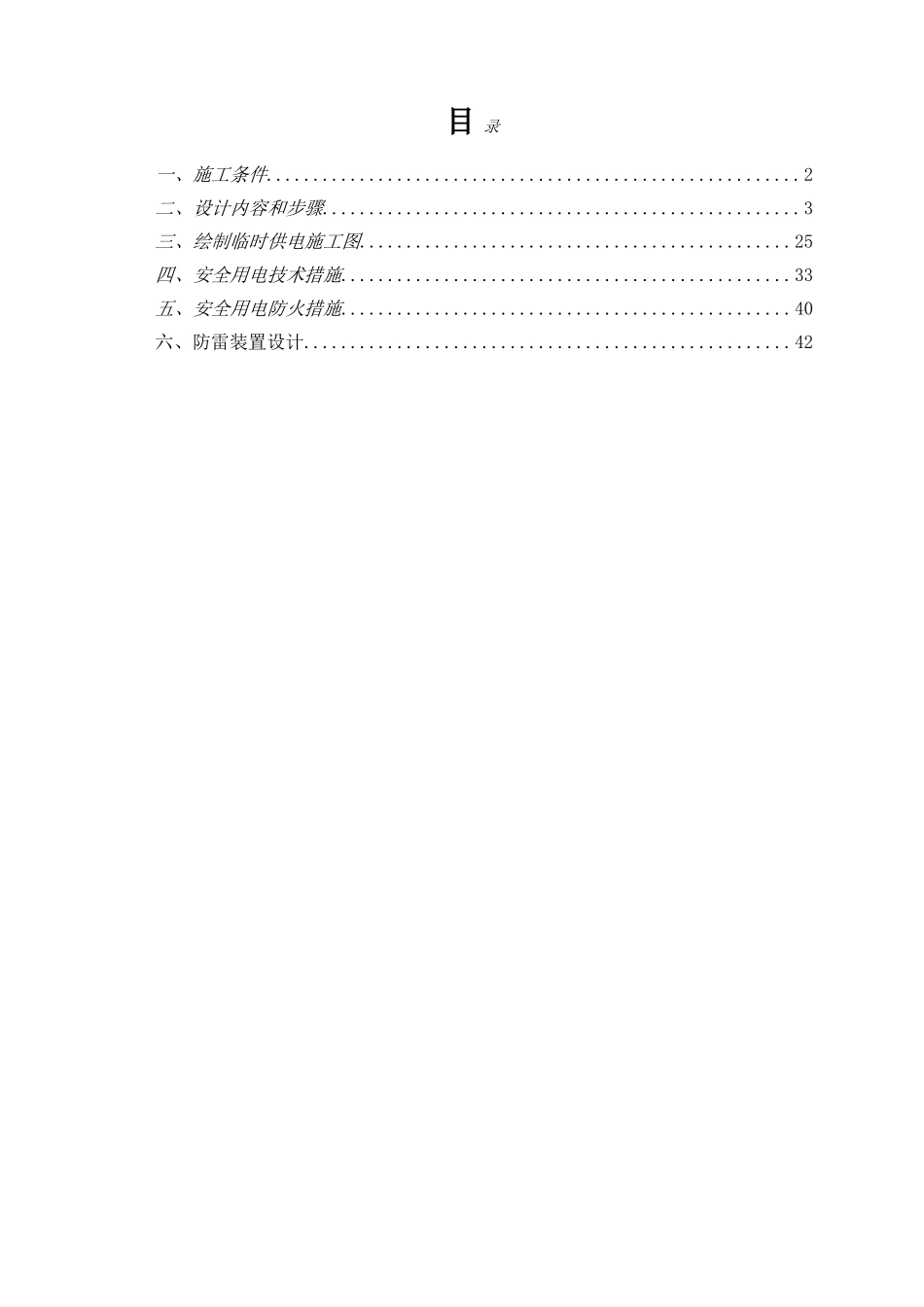

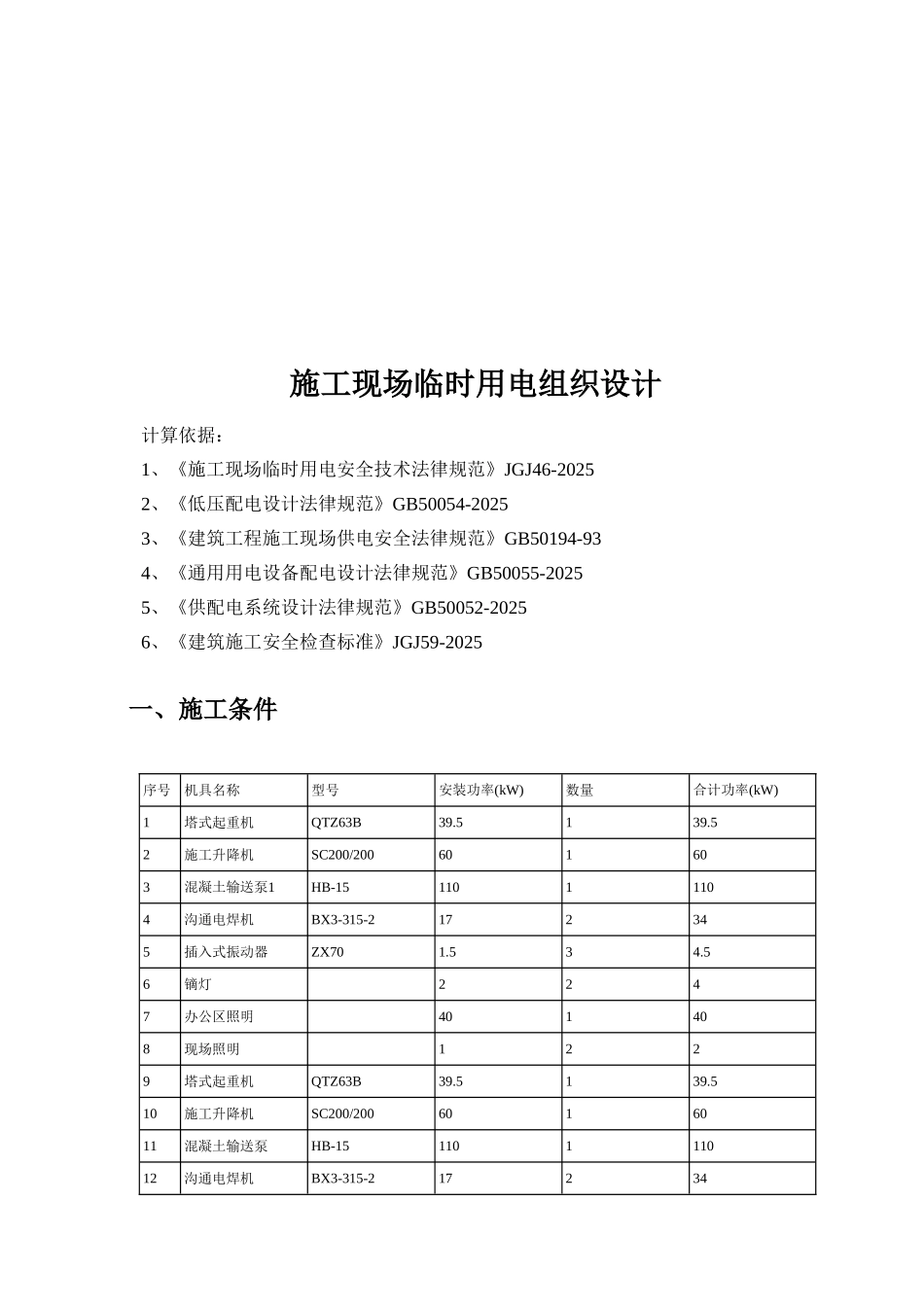

目 录一、施工条件.........................................................2二、设计内容和步骤...................................................3三、绘制临时供电施工图..............................................25四、安全用电技术措施................................................33五、安全用电防火措施................................................40六、防雷装置设计....................................................42施工现场临时用电组织设计 计算依据： 1、《施工现场临时用电安全技术法律规范》JGJ46-2025 2、《低压配电设计法律规范》GB50054-2025 3、《建筑工程施工现场供电安全法律规范》GB50194-93 4、《通用用电设备配电设计法律规范》GB50055-2025 5、《供配电系统设计法律规范》GB50052-2025 6、《建筑施工安全检查标准》JGJ59-2025 一、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ63B39.5139.52施工升降机SC200/200601603混凝土输送泵1HB-1511011104沟通电焊机BX3-315-2172345插入式振动器ZX701.534.56镝灯2247办公区照明401408现场照明1229塔式起重机QTZ63B39.5139.510施工升降机SC200/2006016011混凝土输送泵HB-15110111012沟通电焊机BX3-315-21723413插入式振动器ZX701.534.514镝灯21215现场照明12216钢筋切断机QJ32-131317钢筋弯曲机WJ4032618钢筋调直切断机GTG3-125.515.519钢筋直螺纹套丝机JBG-40B42820钢筋箍筋弯曲机GF-161.511.521加工区照明12222钢筋切断机QJ32-131323钢筋弯曲机WJ4031324钢筋直螺纹套丝机JBG-40B42825钢筋箍筋弯曲机GF-161.52326木工圆锯MJ11431327加工区照明122 二、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采纳380V低压供电，设二个配电总箱，内有计量设备，采纳TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采纳导线直接埋地敷设，干线采纳直接埋地敷设，用电器导线采纳直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，二级防护。 (4)根据《JGJ46-2025》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定用电负荷: (1)、塔式起重机 Kx=0.5，Cosφ=0.65，tgφ=1.17 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=39.5kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×39.5=49.96 kW Pjs=Kx×Pe=0.5×49.96=24.9...
