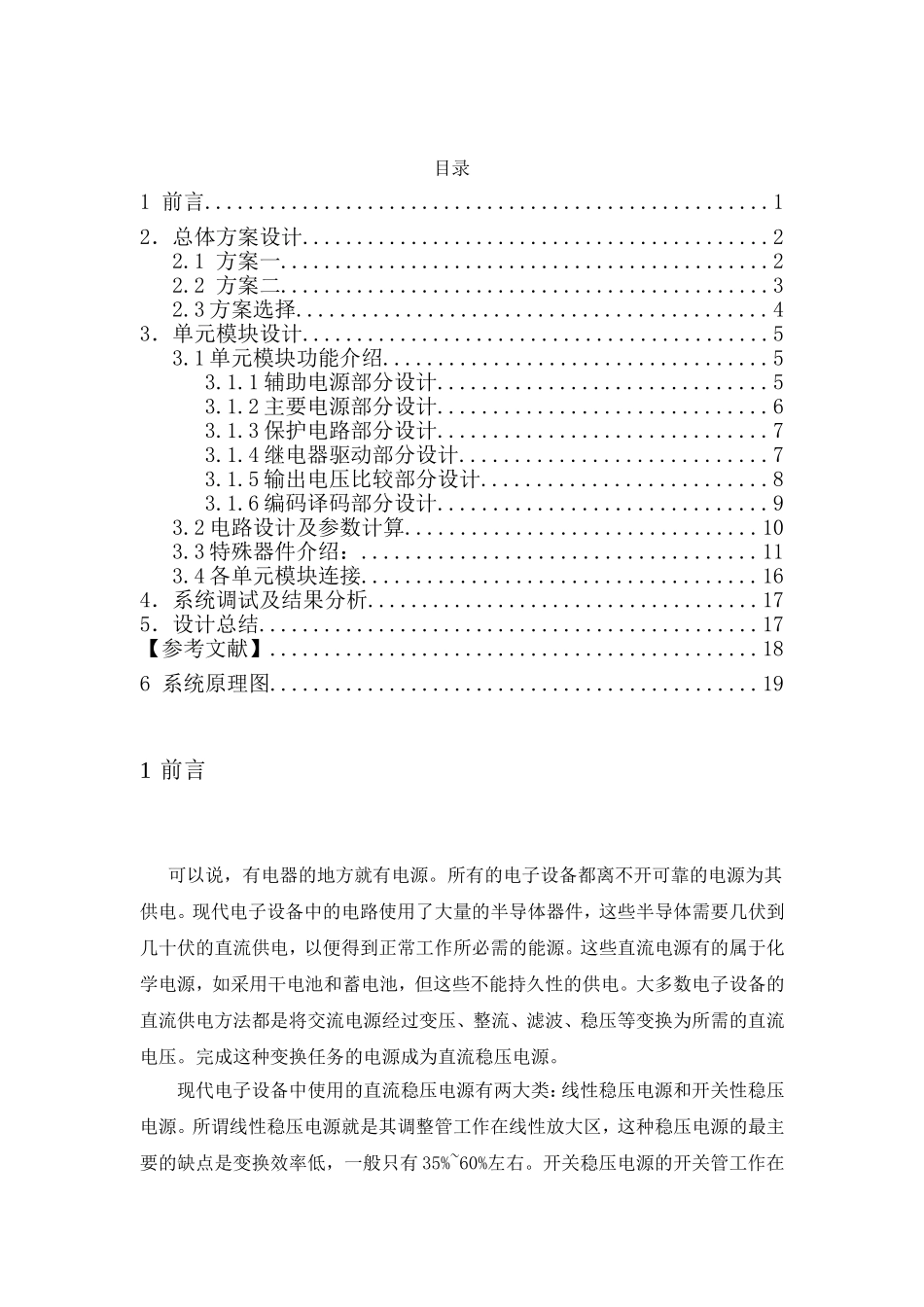

目录1 前言....................................................12．总体方案设计...........................................22.1 方案一.............................................22.2 方案二.............................................32.3 方案选择...........................................43．单元模块设计...........................................53.1 单元模块功能介绍...................................53.1.1 辅助电源部分设计..............................53.1.2 主要电源部分设计..............................63.1.3 保护电路部分设计..............................73.1.4 继电器驱动部分设计............................73.1.5 输出电压比较部分设计..........................83.1.6 编码译码部分设计..............................93.2 电路设计及参数计算................................103.3 特殊器件介绍：....................................113.4 各单元模块连接....................................164．系统调试及结果分析....................................175．设计总结..............................................17【参考文献】.............................................186 系统原理图.............................................191 前言 可以说，有电器的地方就有电源。所有的电子设备都离不开可靠的电源为其供电。现代电子设备中的电路使用了大量的半导体器件，这些半导体需要几伏到几十伏的直流供电，以便得到正常工作所必需的能源。这些直流电源有的属于化学电源，如采用干电池和蓄电池，但这些不能持久性的供电。大多数电子设备的直流供电方法都是将交流电源经过变压、整流、滤波、稳压等变换为所需的直流 电压。完成这种变换任务的电源成为直流稳压电源。现代电子设备中使用的直流稳压电源有两大类：线性稳压电源和开关性稳压电源。所谓线性稳压电源就是其调整管工作在线性放大区，这种稳压电源的最主要的缺点是变换效率低，一般只有 35%~60%左右。开关稳压电源的开关管工作在开关状态，其主要的优越性就是变换效率高，可高达 70%~95%。目前，计算机、通信设备、雷达、电视及家用电器等现代电子设备中的稳压电源已基本采用了开关稳压电源，因此，下面将介绍开关稳压电源的设计。 2．总体方案设计2.1 方案一该方案是通过变压器变压，再经...
