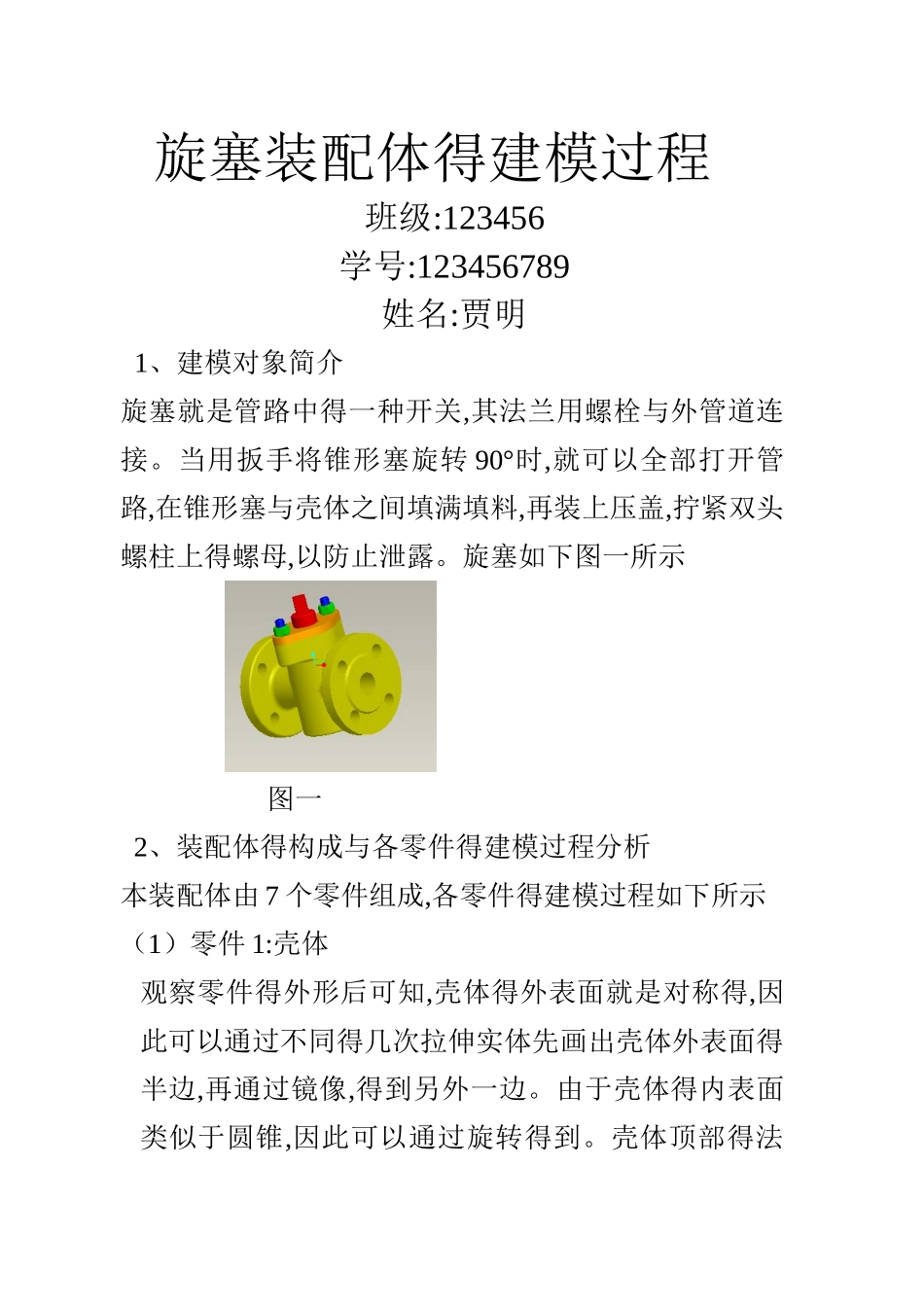

旋塞装配体得建模过程班级:123456学号:123456789姓名:贾明 1、建模对象简介旋塞就是管路中得一种开关,其法兰用螺栓与外管道连接。当用扳手将锥形塞旋转 90°时,就可以全部打开管路,在锥形塞与壳体之间填满填料,再装上压盖,拧紧双头螺柱上得螺母,以防止泄露。旋塞如下图一所示 图一 2、装配体得构成与各零件得建模过程分析本装配体由 7 个零件组成,各零件得建模过程如下所示（1）零件 1:壳体观察零件得外形后可知,壳体得外表面就是对称得,因此可以通过不同得几次拉伸实体先画出壳体外表面得半边,再通过镜像,得到另外一边。由于壳体得内表面类似于圆锥,因此可以通过旋转得到。壳体顶部得法兰用拉伸实体即可完成。建模后得截图如图二所示 图二（2）零件 2:填料压盖 通过观察可知,填料压盖得外形与壳体得顶部相似,因此也可以通过拉伸实体得到,中间得孔可以通过旋转实体,去除材料得到。 建模后得填料压盖截图如图三所示 图三（3）零件 3:锥形塞 通过观察知,锥形塞得外形与壳体得内表面很相近,因此可以先通过拉伸得到壳体得上半部分,再通过旋转得到锥形塞得下半部分。 建模后得锥形塞截图如图四所示 图五（4）零件 4:双头螺柱 由于双头螺柱属于标准件,通过查表可得,双头螺柱得一系列参数,然后通过一系列得拉伸实体得到。 建模后得截图如图六所示 图六（5）零件 5:双头螺柱 由于零件 5 与零件 4 得规格相同,因此零件 5 得建模过程同零件 4 一样。 建模后得截图如图七所示 图七（6）零件 6:螺母 由于螺母也属于标准件,且与零件 4 与 5 都就是配套使用得,因此通过查表得到螺母得一系列参数,然后通过拉伸实体与旋转去除材料即可得到零件 6 螺母。 建模后得螺母截图如图八所示 图八（7）零件 7:螺母 由于零件 7 与零件 6 属于同一规格得标准件,因此零件7 得成形过程与零件 6 相同。零件 7 建模后得截图如图九所示 图九3.装配体得组装过程旋塞装配体得组装过程如下表所示 表 31 旋塞装配体得组装过程组 装 步骤命令参数组装后得模型对 零 件1 进 行组装对 零 件4 进 行组装对 零 件5 进 行组装对 零 件3 进 行组装对 零 件6 进 行组装对 零 件7 进 行组装对 零 件4 进 行组装
