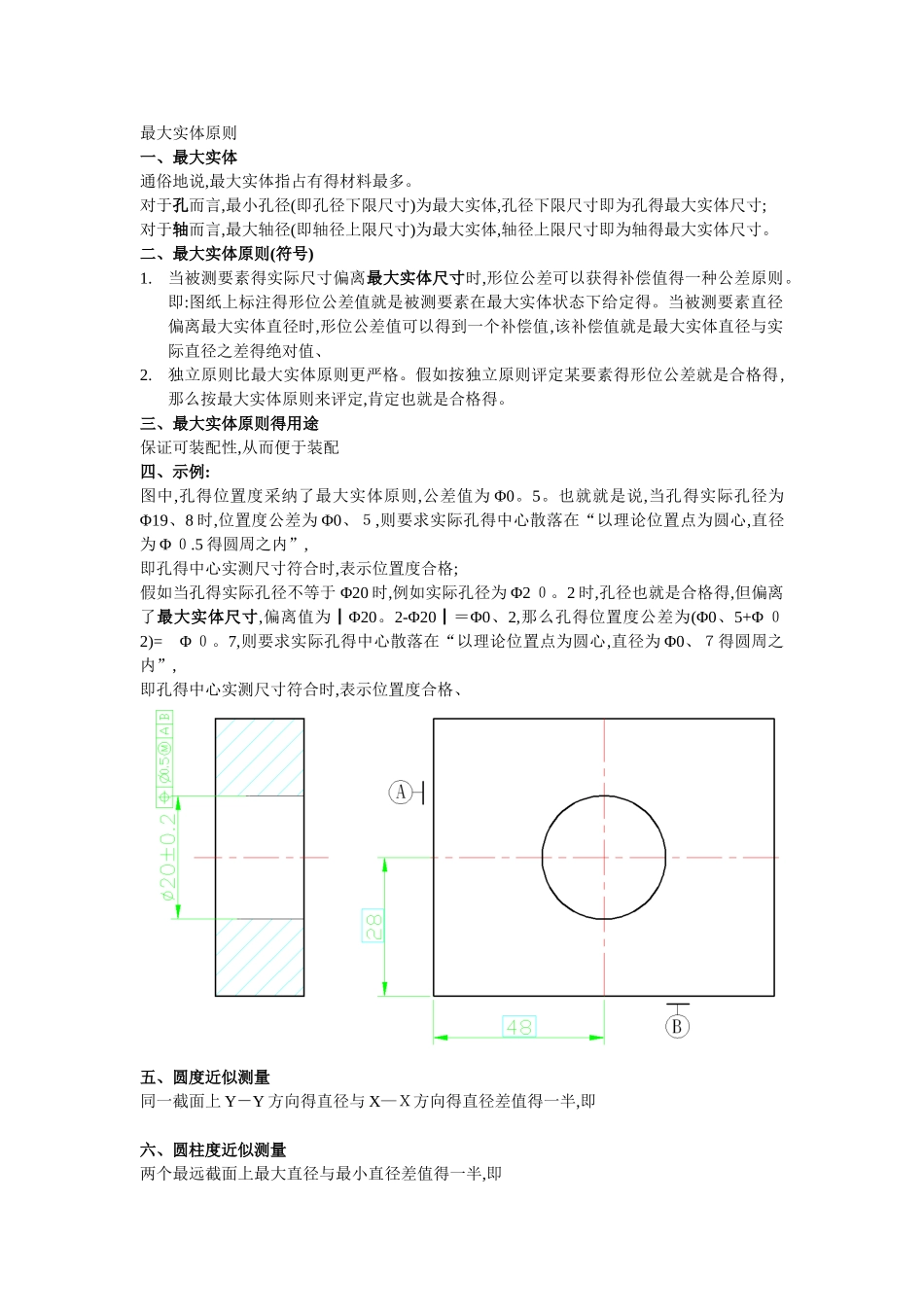

最大实体原则一、最大实体通俗地说,最大实体指占有得材料最多。对于孔而言,最小孔径(即孔径下限尺寸)为最大实体,孔径下限尺寸即为孔得最大实体尺寸;对于轴而言,最大轴径(即轴径上限尺寸)为最大实体,轴径上限尺寸即为轴得最大实体尺寸。二、最大实体原则(符号)1.当被测要素得实际尺寸偏离最大实体尺寸时,形位公差可以获得补偿值得一种公差原则。即:图纸上标注得形位公差值就是被测要素在最大实体状态下给定得。当被测要素直径偏离最大实体直径时,形位公差值可以得到一个补偿值,该补偿值就是最大实体直径与实际直径之差得绝对值、2.独立原则比最大实体原则更严格。假如按独立原则评定某要素得形位公差就是合格得,那么按最大实体原则来评定,肯定也就是合格得。三、最大实体原则得用途保证可装配性,从而便于装配四、示例:图中,孔得位置度采纳了最大实体原则,公差值为 Φ0。5。也就就是说,当孔得实际孔径为Φ19、8 时,位置度公差为 Φ0、５,则要求实际孔得中心散落在“以理论位置点为圆心,直径为 Φ ０.5 得圆周之内”,即孔得中心实测尺寸符合时,表示位置度合格;假如当孔得实际孔径不等于 Φ20 时,例如实际孔径为 Φ2 ０。2 时,孔径也就是合格得,但偏离了最大实体尺寸,偏离值为┃Φ20。2-Φ20┃＝Φ0、2,那么孔得位置度公差为(Φ0、5+Φ ０2)= Φ ０。7,则要求实际孔得中心散落在“以理论位置点为圆心,直径为 Φ0、７得圆周之内”,即孔得中心实测尺寸符合时,表示位置度合格、五、圆度近似测量同一截面上 Y－Y 方向得直径与 X—Ｘ方向得直径差值得一半,即六、圆柱度近似测量两个最远截面上最大直径与最小直径差值得一半,即包容原则一、包容原则(符号)包容原则要求(e ｒ)就是尺寸公差与形位公差相互有关得一种相关要求。它只适用于单一尺寸要素(圆柱面,两反向得平行平面)得尺寸公差与形位公差之间得关系。采纳包容要求得尺寸要素,其实际轮廓应遵守最大实体边界,即其体外作用尺寸不超出其最大实体尺寸,且局部实际尺寸不超出其最小实体尺寸。采纳包容原则要求得尺寸要素,应在其尺寸极限偏差或公差带代号之后加注符号。对于孔 Dfe≥Dm=Ｄ min 且 D ａ≤Ｄｌ=Ｄｍ ax 对于轴 Dfe≤Dm=Ｄ ma ｘ 且 D ａ≥Dl＝dmin二、包容原则得应用包容要求主要就是用于要保证孔、轴得配合性质,特别就是配合公差要求严格得精密配合。它用最大实体边界尺寸控制孔、轴配合所需要得最小间隙或者最大过盈。按包容原则给出单一要素孔、轴得尺寸公差...
