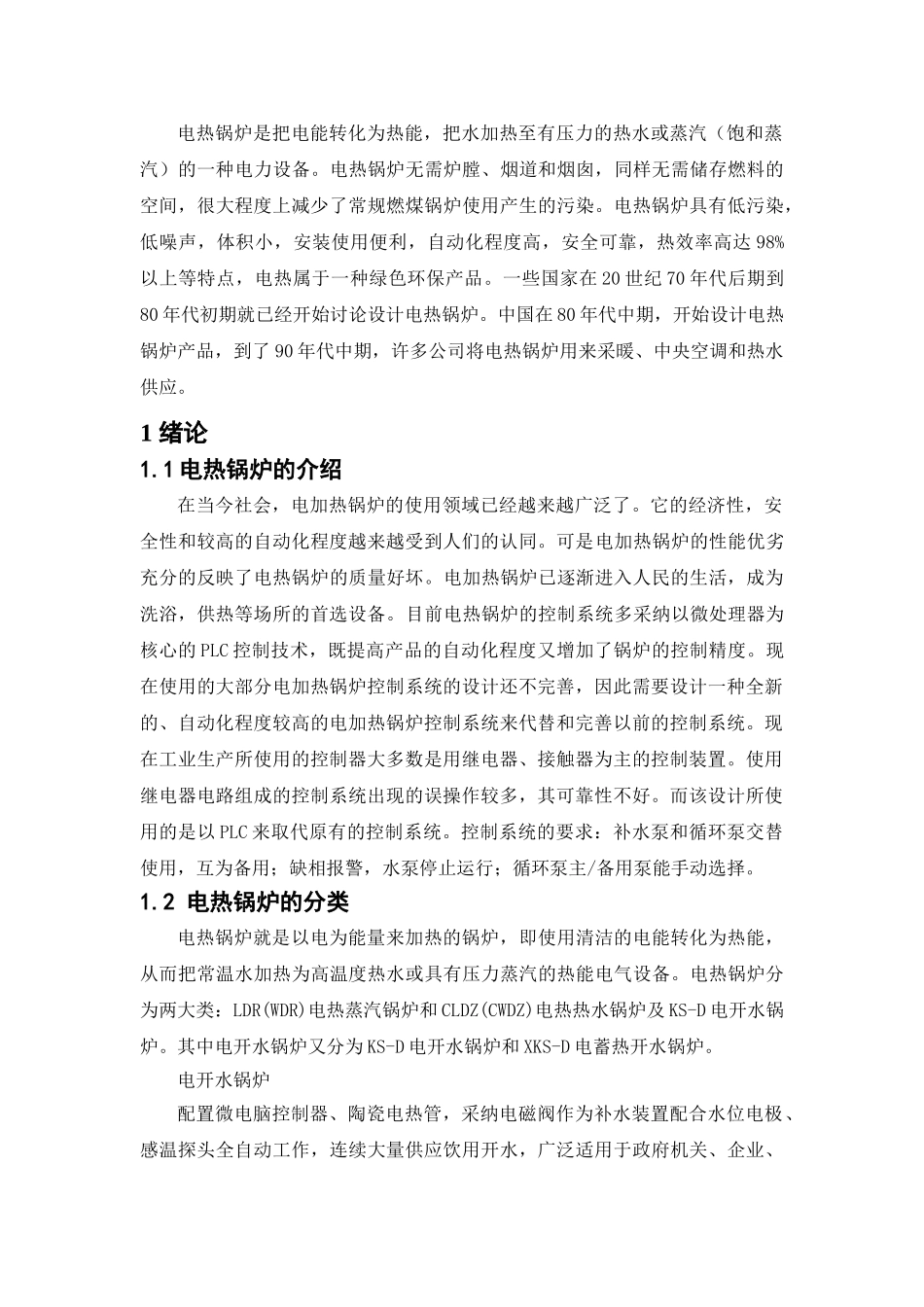

电热锅炉是把电能转化为热能，把水加热至有压力的热水或蒸汽（饱和蒸汽）的一种电力设备。电热锅炉无需炉膛、烟道和烟囱，同样无需储存燃料的空间，很大程度上减少了常规燃煤锅炉使用产生的污染。电热锅炉具有低污染，低噪声，体积小，安装使用便利，自动化程度高，安全可靠，热效率高达 98%以上等特点，电热属于一种绿色环保产品。一些国家在 20 世纪 70 年代后期到80 年代初期就已经开始讨论设计电热锅炉。中国在 80 年代中期，开始设计电热锅炉产品，到了 90 年代中期，许多公司将电热锅炉用来采暖、中央空调和热水供应。1 绪论1.1 电热锅炉的介绍在当今社会，电加热锅炉的使用领域已经越来越广泛了。它的经济性，安全性和较高的自动化程度越来越受到人们的认同。可是电加热锅炉的性能优劣充分的反映了电热锅炉的质量好坏。电加热锅炉已逐渐进入人民的生活，成为洗浴，供热等场所的首选设备。目前电热锅炉的控制系统多采纳以微处理器为核心的 PLC 控制技术，既提高产品的自动化程度又增加了锅炉的控制精度。现在使用的大部分电加热锅炉控制系统的设计还不完善，因此需要设计一种全新的、自动化程度较高的电加热锅炉控制系统来代替和完善以前的控制系统。现在工业生产所使用的控制器大多数是用继电器、接触器为主的控制装置。使用继电器电路组成的控制系统出现的误操作较多，其可靠性不好。而该设计所使用的是以 PLC 来取代原有的控制系统。控制系统的要求：补水泵和循环泵交替使用，互为备用；缺相报警，水泵停止运行；循环泵主/备用泵能手动选择。1.2 电热锅炉的分类电热锅炉就是以电为能量来加热的锅炉，即使用清洁的电能转化为热能，从而把常温水加热为高温度热水或具有压力蒸汽的热能电气设备。电热锅炉分为两大类：LDR(WDR)电热蒸汽锅炉和 CLDZ(CWDZ)电热热水锅炉及 KS-D 电开水锅炉。其中电开水锅炉又分为 KS-D 电开水锅炉和 XKS-D 电蓄热开水锅炉。电开水锅炉配置微电脑控制器、陶瓷电热管，采纳电磁阀作为补水装置配合水位电极、感温探头全自动工作，连续大量供应饮用开水，广泛适用于政府机关、企业、工厂、医院、学校、宾馆 、酒店等企事业单位使用。 电蓄热开水锅炉配置微电脑控制器、陶瓷电热管，采纳电磁阀作为补水装置配合水位电极、感温探头利用夜间（低谷电）时间全自动工作，可以在白天（用电高峰期）大量供应饮用开水，广泛适用于政府机关、企业、工厂、医院、学校、宾馆 、酒店等企事业单位使用...
