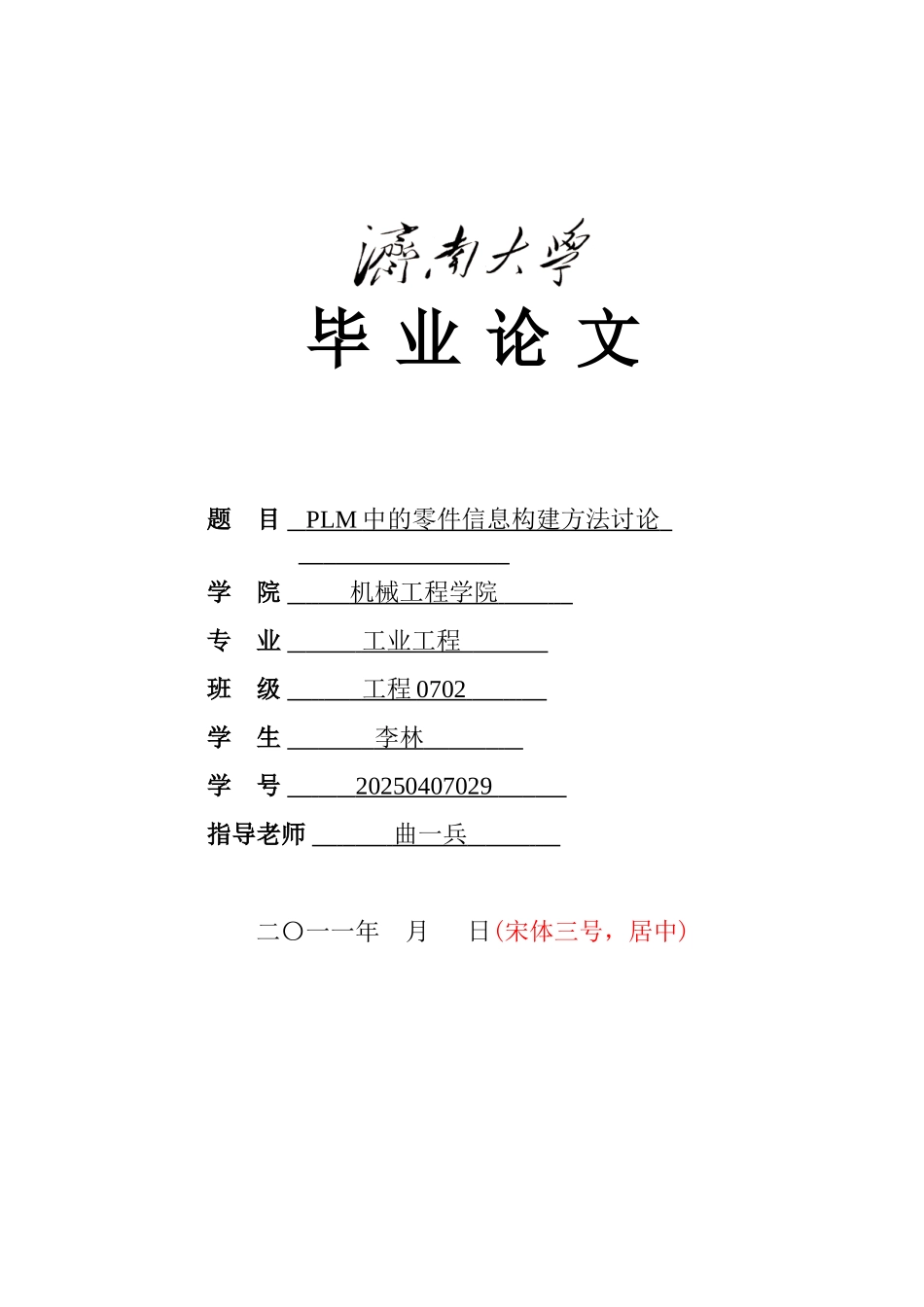

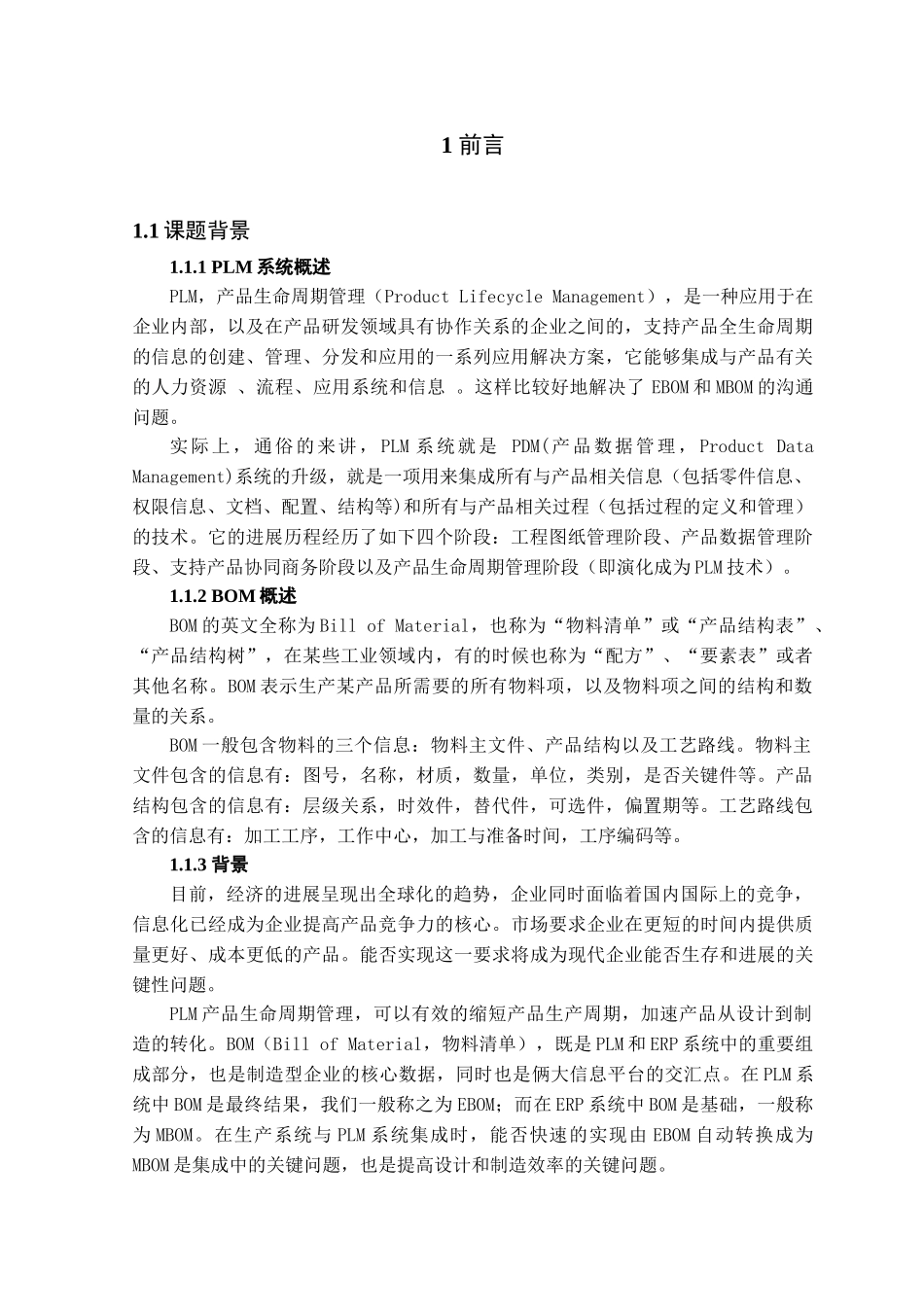

毕 业 论 文题 目 PLM 中的零件信息构建方法讨论 学 院 机械工程学院 专 业 工业工程 班 级 工程 0702 学 生 李林 学 号 20250407029 指导老师 曲一兵 二〇一一年 月 日(宋体三号，居中)1 前言1.1 课题背景 1.1.1 PLM 系统概述PLM，产品生命周期管理（Product Lifecycle Management），是一种应用于在企业内部，以及在产品研发领域具有协作关系的企业之间的，支持产品全生命周期的信息的创建、管理、分发和应用的一系列应用解决方案，它能够集成与产品有关的人力资源 、流程、应用系统和信息 。这样比较好地解决了 EBOM 和 MBOM 的沟通问题。实际上，通俗的来讲， PLM 系统就是 PDM(产品数据管理， Product Data Management)系统的升级，就是一项用来集成所有与产品相关信息（包括零件信息、权限信息、文档、配置、结构等)和所有与产品相关过程（包括过程的定义和管理）的技术。它的进展历程经历了如下四个阶段：工程图纸管理阶段、产品数据管理阶段、支持产品协同商务阶段以及产品生命周期管理阶段（即演化成为 PLM 技术）。1.1.2 BOM 概述BOM 的英文全称为 Bill of Material，也称为“物料清单”或“产品结构表”、“产品结构树”，在某些工业领域内，有的时候也称为“配方”、“要素表”或者其他名称。BOM 表示生产某产品所需要的所有物料项，以及物料项之间的结构和数量的关系。BOM 一般包含物料的三个信息：物料主文件、产品结构以及工艺路线。物料主文件包含的信息有：图号，名称，材质，数量，单位，类别，是否关键件等。产品结构包含的信息有：层级关系，时效件，替代件，可选件，偏置期等。工艺路线包含的信息有：加工工序，工作中心，加工与准备时间，工序编码等。1.1.3 背景目前，经济的进展呈现出全球化的趋势，企业同时面临着国内国际上的竞争，信息化已经成为企业提高产品竞争力的核心。市场要求企业在更短的时间内提供质量更好、成本更低的产品。能否实现这一要求将成为现代企业能否生存和进展的关键性问题。PLM 产品生命周期管理，可以有效的缩短产品生产周期，加速产品从设计到制造的转化。BOM（Bill of Material，物料清单），既是 PLM 和 ERP 系统中的重要组成部分，也是制造型企业的核心数据，同时也是俩大信息平台的交汇点。在 PLM 系统中 BOM 是最终结果，我们一般称之为 EBOM；而在 ERP 系统中 BOM 是基础，一般称为 MBOM。在生产系统与 PLM ...
