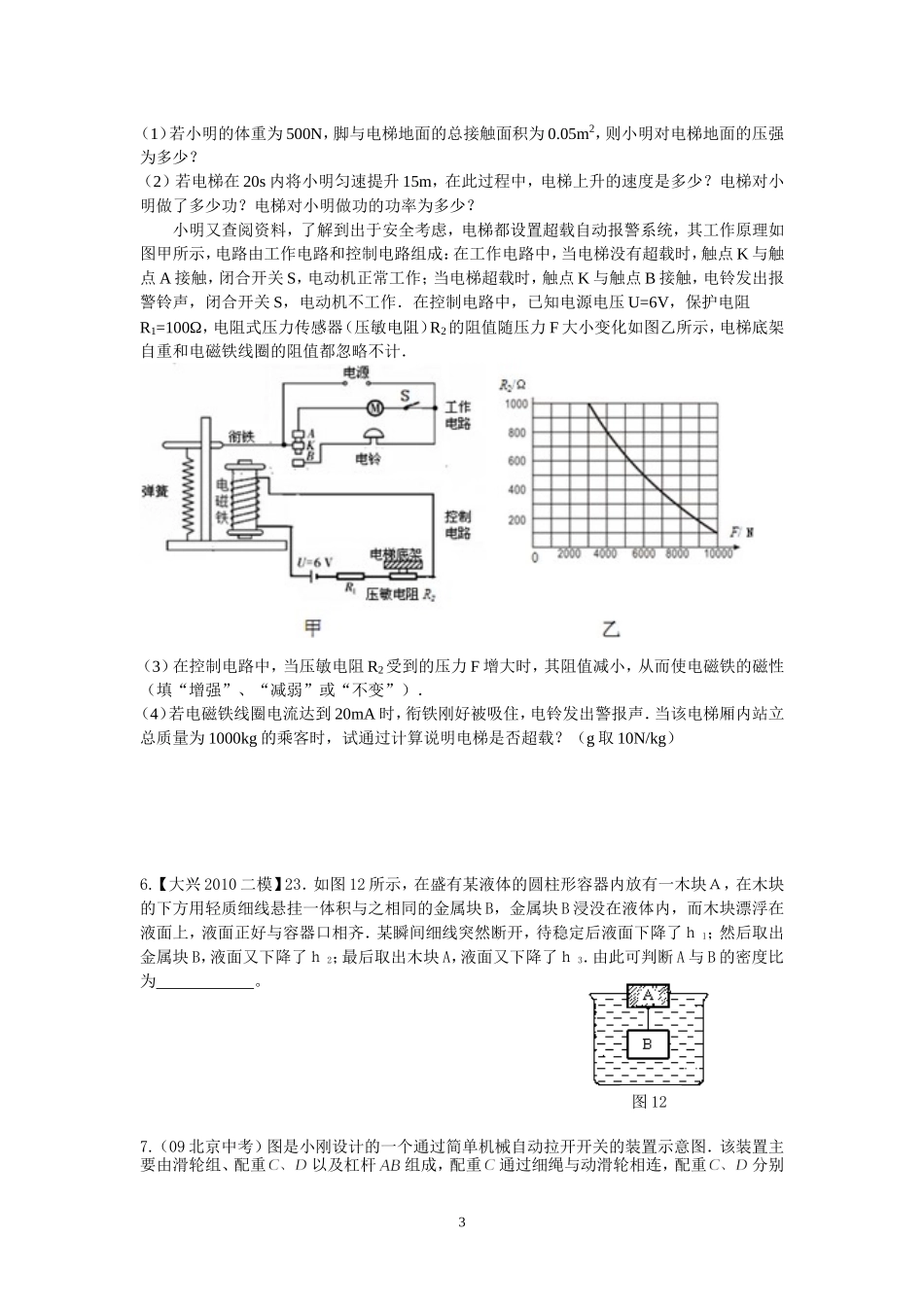

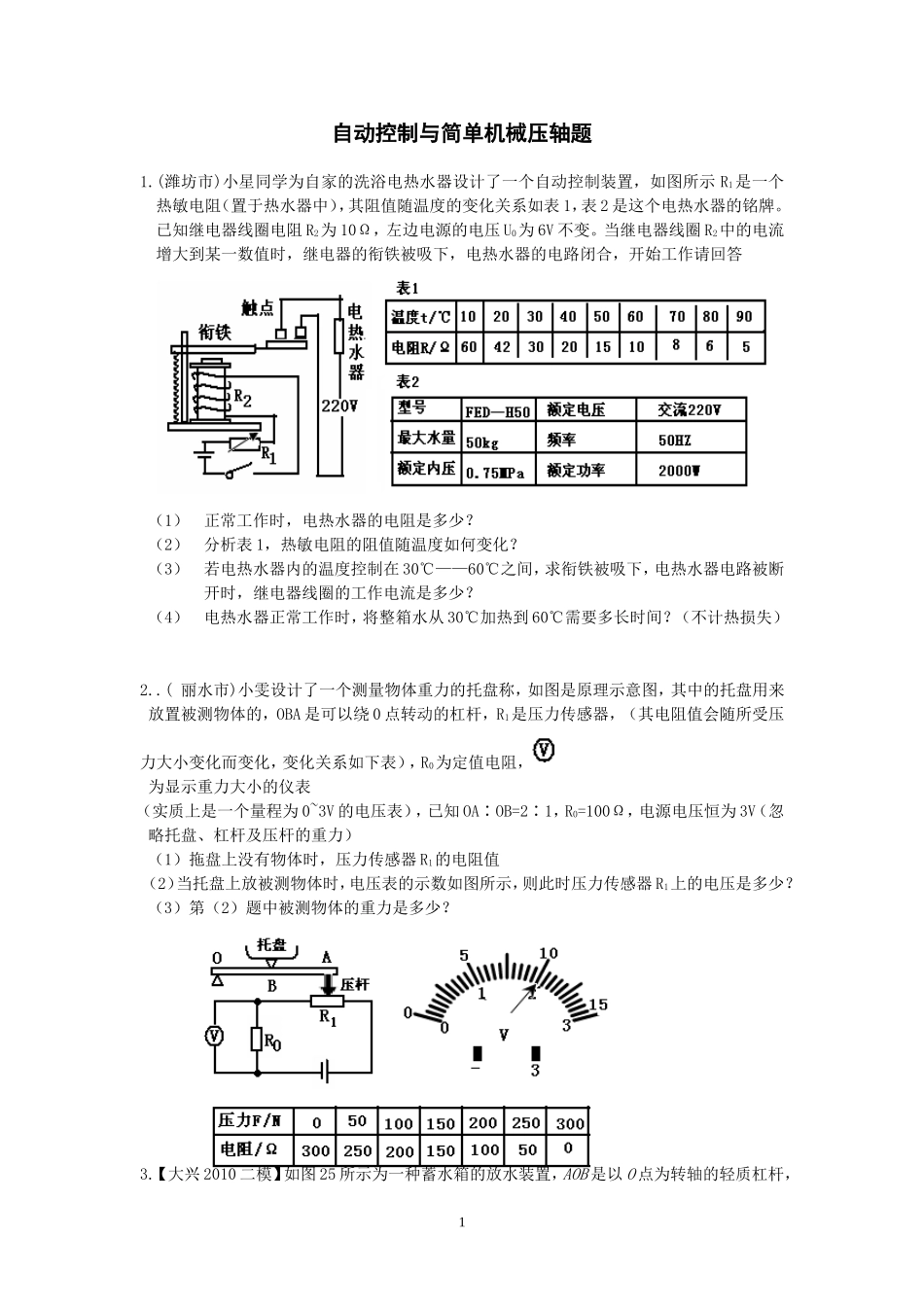

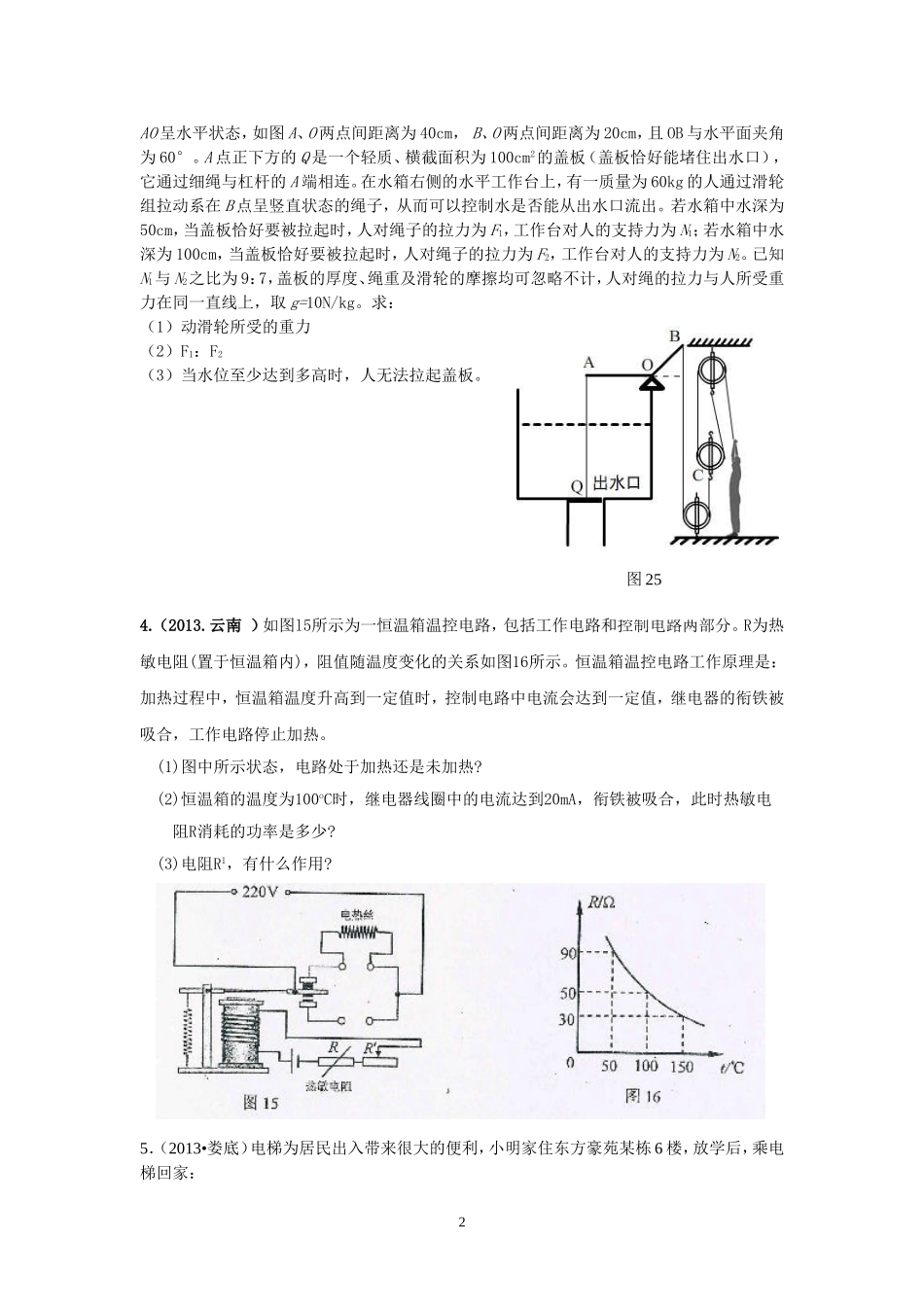

自动控制与简单机械压轴题1.(潍坊市)小星同学为自家的洗浴电热水器设计了一个自动控制装置，如图所示 R1是一个热敏电阻（置于热水器中），其阻值随温度的变化关系如表 1，表 2 是这个电热水器的铭牌。已知继电器线圈电阻 R2为 10Ω，左边电源的电压 U0为 6V 不变。当继电器线圈 R2中的电流增大到某一数值时，继电器的衔铁被吸下，电热水器的电路闭合，开始工作请回答（1）正常工作时，电热水器的电阻是多少？（2）分析表 1，热敏电阻的阻值随温度如何变化？（3）若电热水器内的温度控制在 30℃——60℃之间，求衔铁被吸下，电热水器电路被断开时，继电器线圈的工作电流是多少？（4）电热水器正常工作时，将整箱水从 30℃加热到 60℃需要多长时间？（不计热损失）2..( 丽水市)小雯设计了一个测量物体重力的托盘称，如图是原理示意图，其中的托盘用来放置被测物体的，OBA 是可以绕 0 点转动的杠杆，R1是压力传感器，（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻， 为显示重力大小的仪表（实质上是一个量程为 0~3V 的电压表），已知 OA∶OB=2∶1，R0=100Ω，电源电压恒为 3V（忽略托盘、杠杆及压杆的重力）（1）拖盘上没有物体时，压力传感器 R1的电阻值（2）当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器 R1上的电压是多少？（3）第（2）题中被测物体的重力是多少？3.【大兴 2010 二模】如图 25 所示为一种蓄水箱的放水装置，AOB 是以 O 点为转轴的轻质杠杆，1AO 呈水平状态，如图 A、O 两点间距离为 40cm， B、O 两点间距离为 20cm，且 OB 与水平面夹角为 60°。A 点正下方的 Q 是一个轻质、横截面积为 100cm2的盖板（盖板恰好能堵住出水口），它通过细绳与杠杆的 A 端相连。在水箱右侧的水平工作台上，有一质量为 60kg 的人通过滑轮组拉动系在 B 点呈竖直状态的绳子，从而可以控制水是否能从出水口流出。若水箱中水深为50cm，当盖板恰好要被拉起时，人对绳子的拉力为 F1，工作台对人的支持力为 N1；若水箱中水深为 100cm，当盖板恰好要被拉起时，人对绳子的拉力为 F2，工作台对人的支持力为 N2。已知N1与 N2之比为 9：7，盖板的厚度、绳重及滑轮的摩擦均可忽略不计，人对绳的拉力与人所受重力在同一直线上，取 g=10N/kg。求：（1）动滑轮所受的重力（2）F1：F2（3）当水位至少达到多高时，人无法拉起盖板。4.（2013.云南 ）如图l5所示为...
