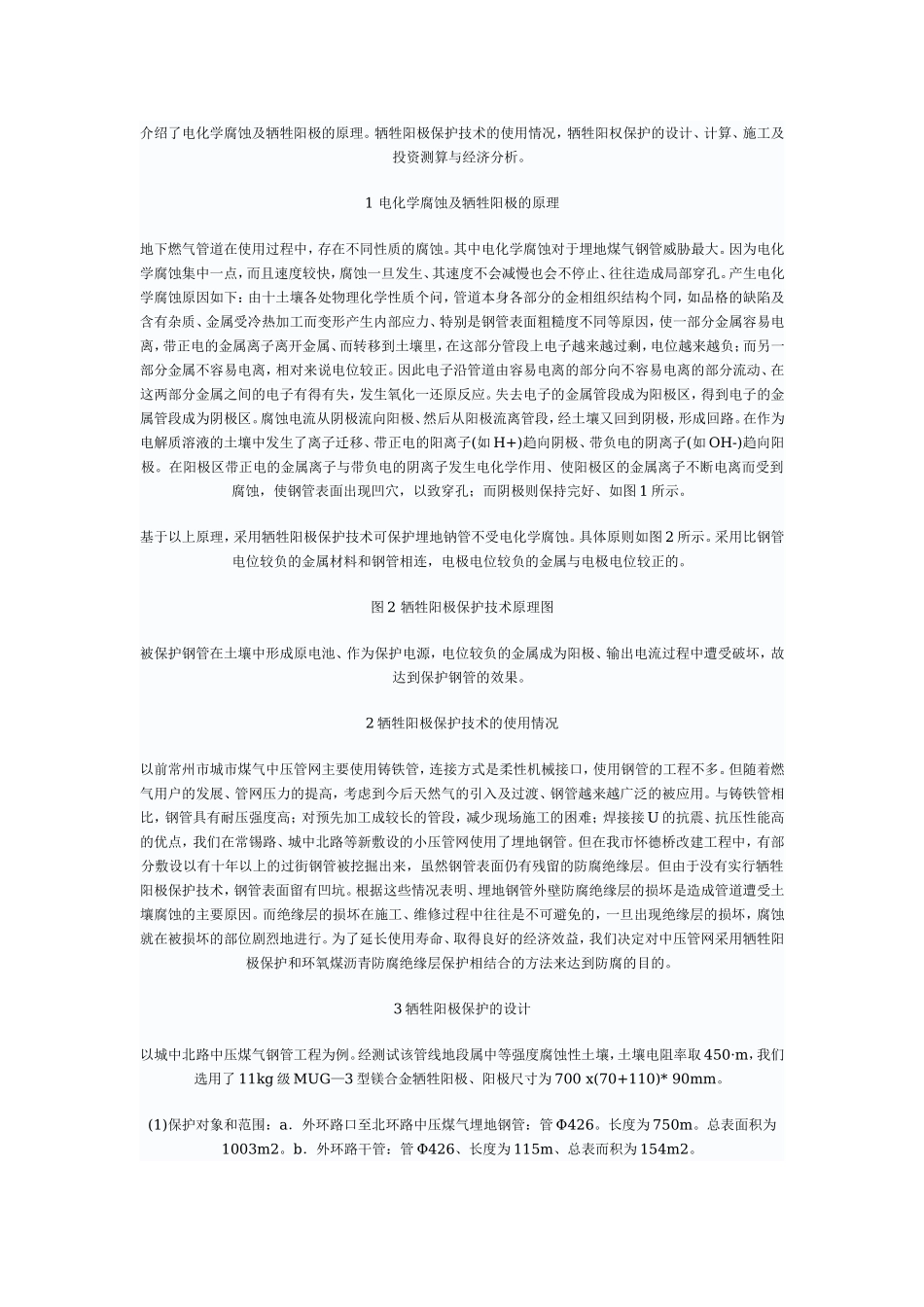

介绍了电化学腐蚀及牺牲阳极的原理。牺牲阳极保护技术的使用情况，牺牲阳权保护的设计、计算、施工及投资测算与经济分析。1 电化学腐蚀及牺牲阳极的原理地下燃气管道在使用过程中，存在不同性质的腐蚀。其中电化学腐蚀对于埋地煤气钢管威胁最大。因为电化学腐蚀集中一点，而且速度较快，腐蚀一旦发生、其速度不会减慢也会不停止、往往造成局部穿孔。产生电化学腐蚀原因如下：由十土壤各处物理化学性质个问，管道本身各部分的金相组织结构个同，如品格的缺陷及含有杂质、金属受冷热加工而变形产生内部应力、特别是钢管表面粗糙度不同等原因，使一部分金属容易电离，带正电的金属离子离开金属、而转移到土壤里，在这部分管段上电子越来越过剩，电位越来越负；而另一部分金属不容易电离，相对来说电位较正。因此电子沿管道由容易电离的部分向不容易电离的部分流动、在这两部分金属之间的电子有得有失，发生氧化一还原反应。失去电子的金属管段成为阳极区，得到电子的金属管段成为阴极区。腐蚀电流从阴极流向阳极、然后从阳极流离管段，经土壤又回到阴极，形成回路。在作为电解质溶液的土壤中发生了离子迁移、带正电的阳离子(如 H+)趋向阴极、带负电的阴离子(如 OH-)趋向阳极。在阳极区带正电的金属离子与带负电的阴离子发生电化学作用、使阳极区的金属离子不断电离而受到腐蚀，使钢管表面出现凹穴，以致穿孔；而阴极则保持完好、如图 1 所示。 基于以上原理，采用牺牲阳极保护技术可保护埋地钠管不受电化学腐蚀。具体原则如图 2 所示。采用比钢管电位较负的金属材料和钢管相连，电极电位较负的金属与电极电位较正的。图 2 牺牲阳极保护技术原理图 被保护钢管在土壤中形成原电池、作为保护电源，电位较负的金属成为阳极、输出电流过程中遭受破坏，故达到保护钢管的效果。2 牺牲阳极保护技术的使用情况 以前常州市城市煤气中压管网主要使用铸铁管，连接方式是柔性机械接口，使用钢管的工程不多。但随着燃气用户的发展、管网压力的提高，考虑到今后天然气的引入及过渡、钢管越来越广泛的被应用。与铸铁管相比，钢管具有耐压强度高；对预先加工成较长的管段，减少现场施工的困难；焊接接 U 的抗震、抗压性能高的优点，我们在常锡路、城中北路等新敷设的小压管网使用了埋地钢管。但在我市怀德桥改建工程中，有部分敷设以有十年以上的过街钢管被挖掘出来，虽然钢管表面仍有残留的防腐绝缘层。但由于没有实行牺牲阳极保护技术，钢管表面留有凹...
