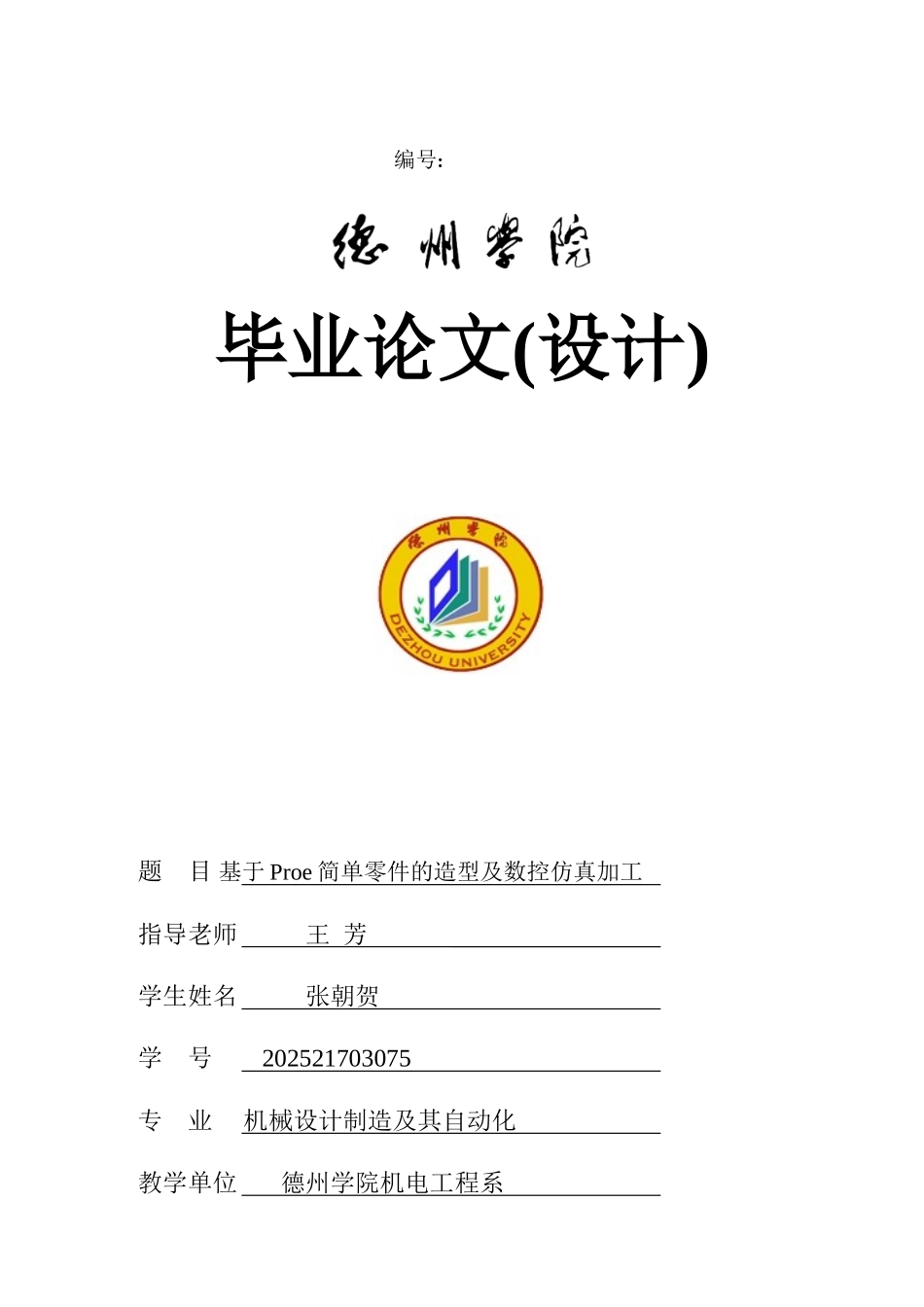

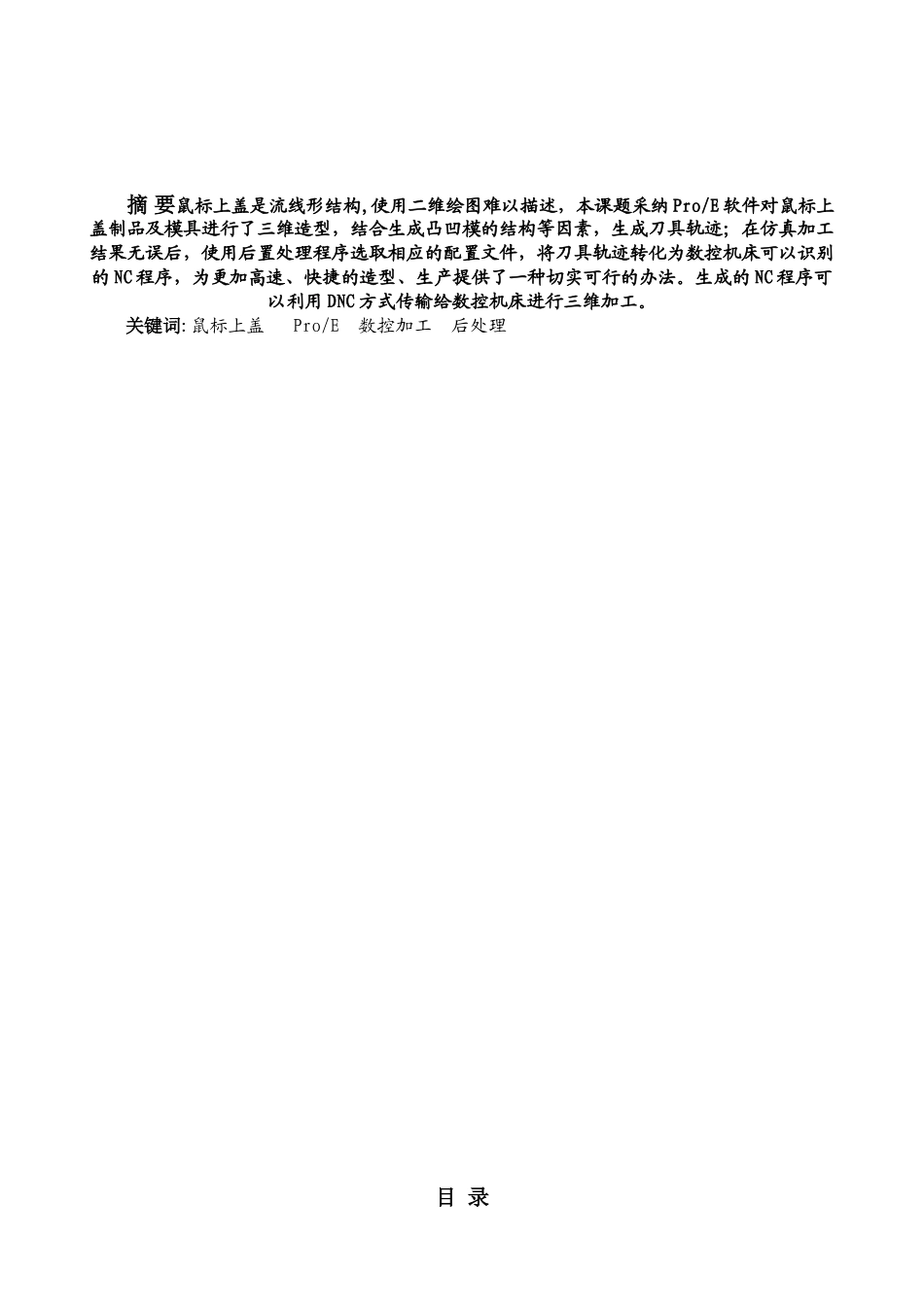

编号: 毕业论文(设计)题 目 基于 Proe 简单零件的造型及数控仿真加工 指导老师 王 芳 学生姓名 张朝贺 学 号 202521703075 专 业 机械设计制造及其自动化 教学单位 德州学院机电工程系 二 O 一二年 05 月 03 日摘 要鼠标上盖是流线形结构,使用二维绘图难以描述，本课题采纳 Pro/E 软件对鼠标上盖制品及模具进行了三维造型，结合生成凸凹模的结构等因素，生成刀具轨迹；在仿真加工结果无误后，使用后置处理程序选取相应的配置文件，将刀具轨迹转化为数控机床可以识别的 NC 程序，为更加高速、快捷的造型、生产提供了一种切实可行的办法。生成的 NC 程序可以利用 DNC 方式传输给数控机床进行三维加工。关键词:鼠标上盖 Pro/E 数控加工 后处理目 录第一章 引言..........................................................................................................................11.1 讨论意义及内容............................................................................................................................11.2 概述................................................................................................................................................23.3 总结...............................................................................................................................................4第二章 鼠标上盖的三维造型.................................................................................................52.1 创建新零件....................................................................................................................................52.2 创建双向拉伸曲面........................................................................................................................52.3 创建落下曲线的参照草绘曲线....................................................................................................62.4 创建落下曲线................................................................................................................................62.5 创建鼠标顶面的轮廓曲线..........................................................
