机械设计课程设计带式传动机装置的一级圆柱斜齿轮减速器本科论文

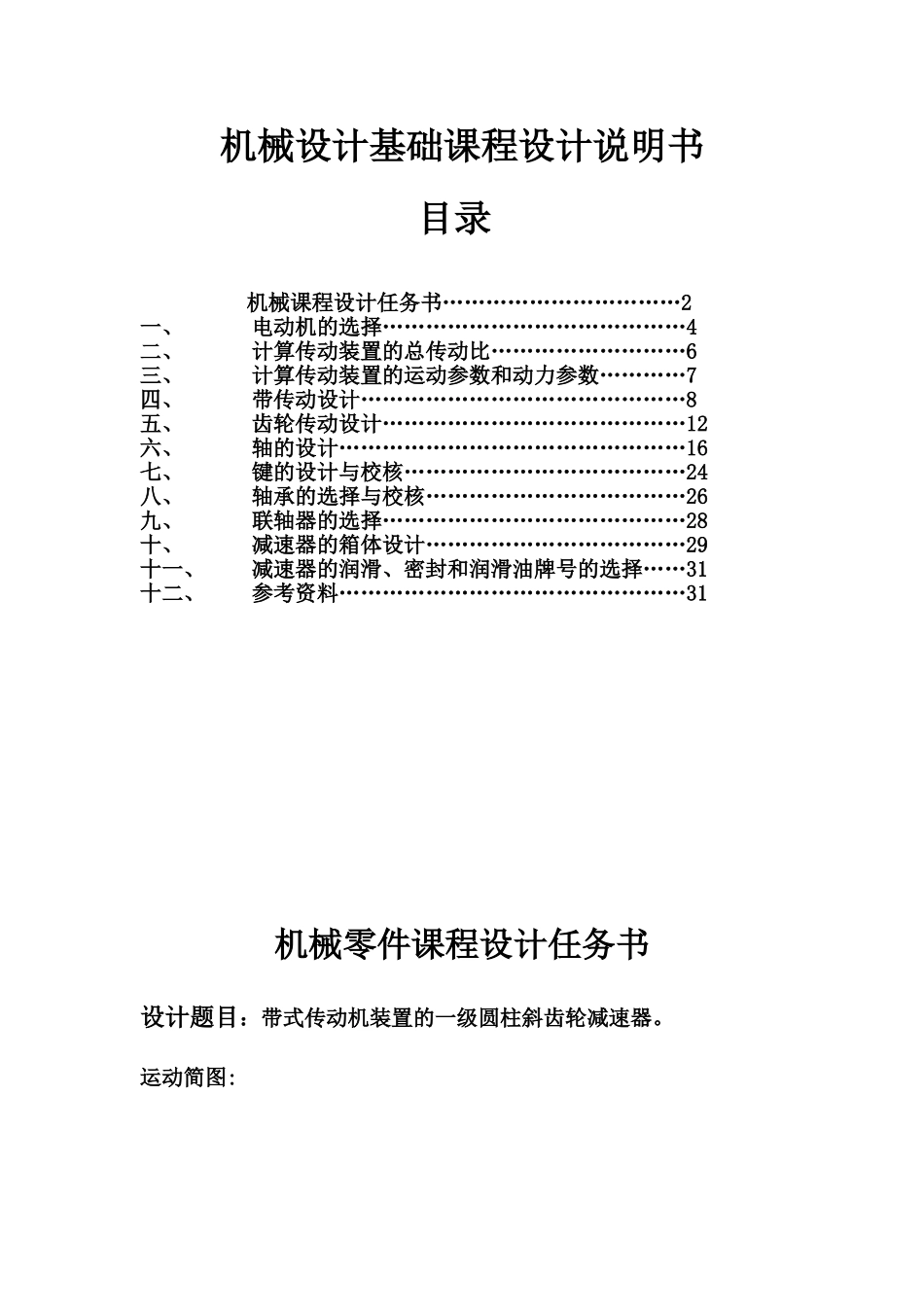

机械设计基础课程设计说明书目录机械课程设计任务书……………………………2一、电动机的选择……………………………………4二、计算传动装置的总传动比………………………6三、计算传动装置的运动参数和动力参数…………7四、带传动设计………………………………………8五、齿轮传动设计……………………………………12六、轴的设计…………………………………………16七、键的设计与校核…………………………………24八、轴承的选择与校核………………………………26九、联轴器的选择……………………………………28十、减速器的箱体设计………………………………29十一、减速器的润滑、密封和润滑油牌号的选择……31十二、参考资料…………………………………………31机械零件课程设计任务书设计题目：带式传动机装置的一级圆柱斜齿轮减速器。运动简图:工作条件：单向转动，轻微振动，连续工作。两班制。使用期限五年，卷筒转速允许误差为±5％.原始数据：已知条件数据传送带工作拉力 F／KN4卷筒转速430滚筒直径 Dmm40设计工作量：设计说明书一份；减速器装配图一张；零件工作图 1-3 张。一、电动机的选择设计项目计算及说明主要结果（1）选电动机类型按已知工作要求和条件，选用 Y 型全封闭型笼型三相异步电机（2）选择电 动 机 功率（3）确定电 动 机 的转速工作机所需的电动机输出功率为： 由电动机至工作机之间的总效率(包括工作机效率)为：之中分别为带传动、轴承、齿轮传动、联轴器、卷筒的效率。所以 =4.14卷筒轴的工作转速为：按推举的合理传动比范围，取 V 带传动的传动比,单级齿轮传动比，则合理总传动比的范围，故电动机转速的可选范围为: 符合这一范围的同步转速有 3000 再根据计算出的容量，由附录 8 附表 8.1 查出有三种适合的电动机型号，其技术参数及传动比的比较情况见下表。Pd=4.14kwnw=430r/min选择 Y132S1-2电动机方案电动机型号额 定功率电 动 机 转 速 / 传 动 装 置的 总 传 动比同 步 转速满载转速1Y132S1-25.5300029206.7二、计算总传动比和分配传动比设计项目计算及说明主要结果（1）计算总传动比 由选定电动机的满载转速和工作机主动轴的转速可得传动装置的总传动比为：对于一级传动有： 把总传动比合理地分配给各级传动比，限制传动件的圆周速度以减小动载荷，降低传动精度等级，在满足使传动装置结构尺寸较小、重量较轻和使各传动件的尺寸协调，结构匀称、合理、避开相...
