机械设计课程设计说明书VIP专享

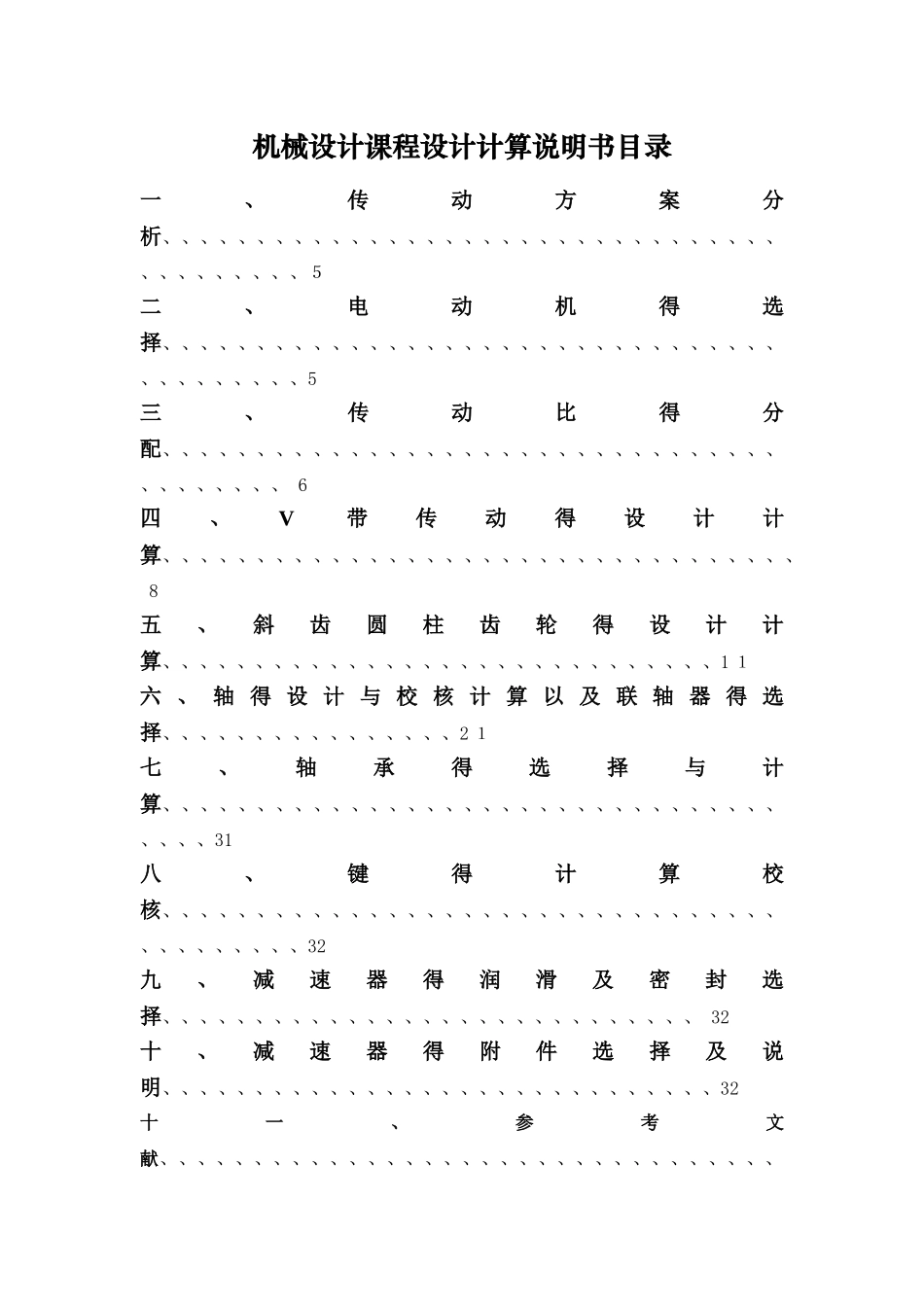

机械设计课程设计计算说明书目录一、传动方案分析、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、５二、电动机得选择、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5三、传动比得分配、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 6四、V带传动得设计计算、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 8五、斜齿圆柱齿轮得设计计算、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1 １六 、 轴 得 设 计 与 校 核 计 算 以 及 联 轴 器 得 选择、、、、、、、、、、、、、、、、2 １七、轴承得选择与计算、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、31八、键得计算校核、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32九、减速器得润滑及密封选择、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 32十、减速器得附件选择及说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32十一、参考文献、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、３ 4 传动装置总体设计计算过程及计算说明设计一带输送机传动装置工作条件:连续单向运转，使用期 1 ０年(每年 30 ０个工作日），小批量生产，单班制工作，输送机得传动效率为０、9 ７.（第 4 组数据）原始数据：输送带从动轴所需扭矩;输送带得运行速度;输送带滚筒直径。一、传动方案分析为了估量传动装置得总传动比范围，以便选择合适得传动机构与拟定传动方案,可先由已知条件计算其驱动传送带主动轴滚筒得转速 nw 二、电动机类型与结构型式得选择１、电动机类型得选择：根据用途选择 Y 系列一般用途得全封闭自冷式三相异步电动机。２、功率得确定：⑴工作机所需功率:因为;；,把数据带入式子中，所以⑵传动装置得总效率 η：V 带传动效率,滚动球轴承效率，斜齿圆柱齿轮效率（７级精度），联轴器效率，平带效率。⑶所需电动机得功率:⑷电动机额定功率：按≥选取电动机型号。故选得电动机3、电动机转速得确定：电动机工作功率= ７、5KW转速= １ 44 ０r/mi ｎ选择 Y132 Ｍ—4三 相 异 步 电动机dd1=90mmLd=1 ５ 50mｍv=1、661m/ｓ斜 ...
