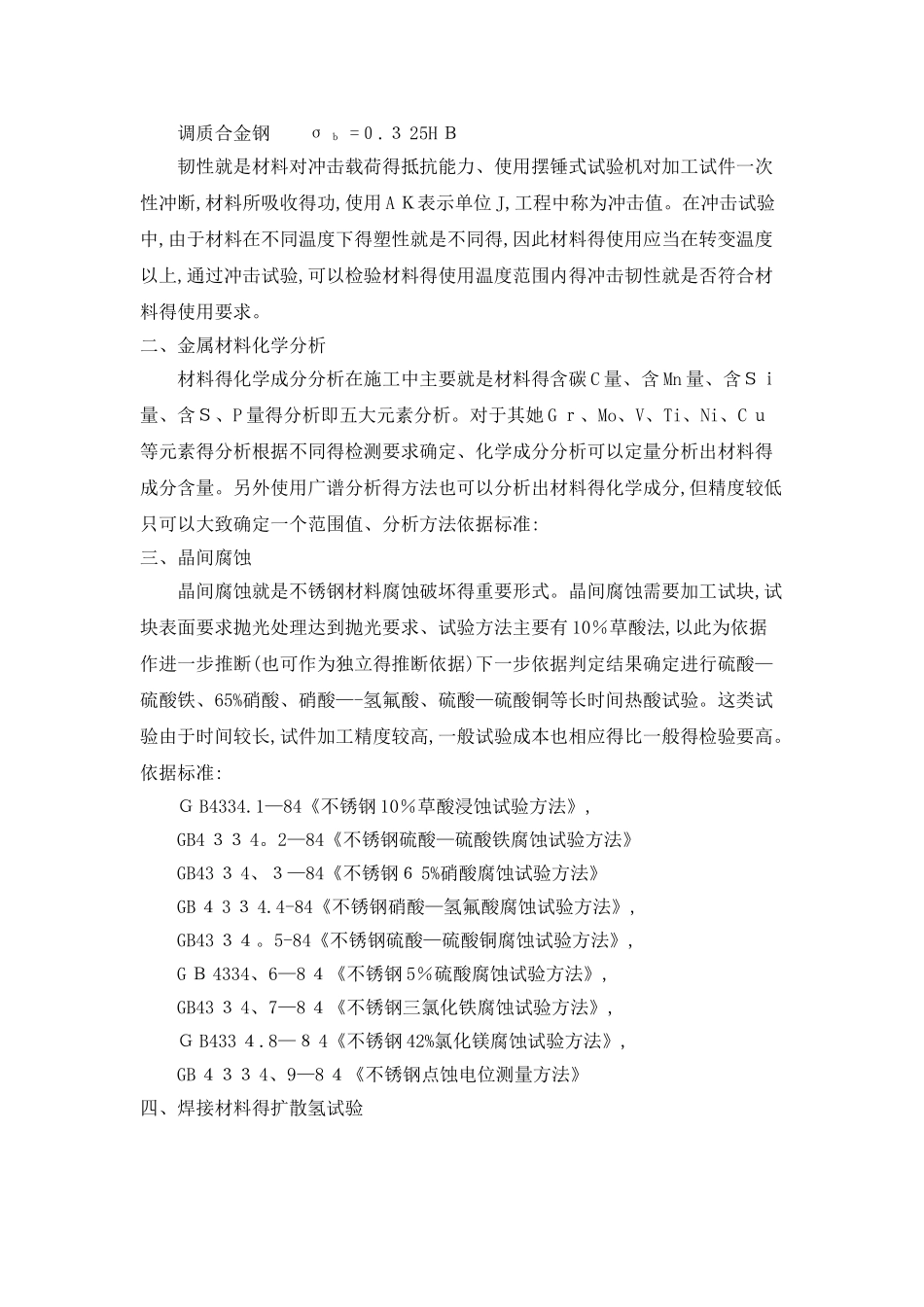

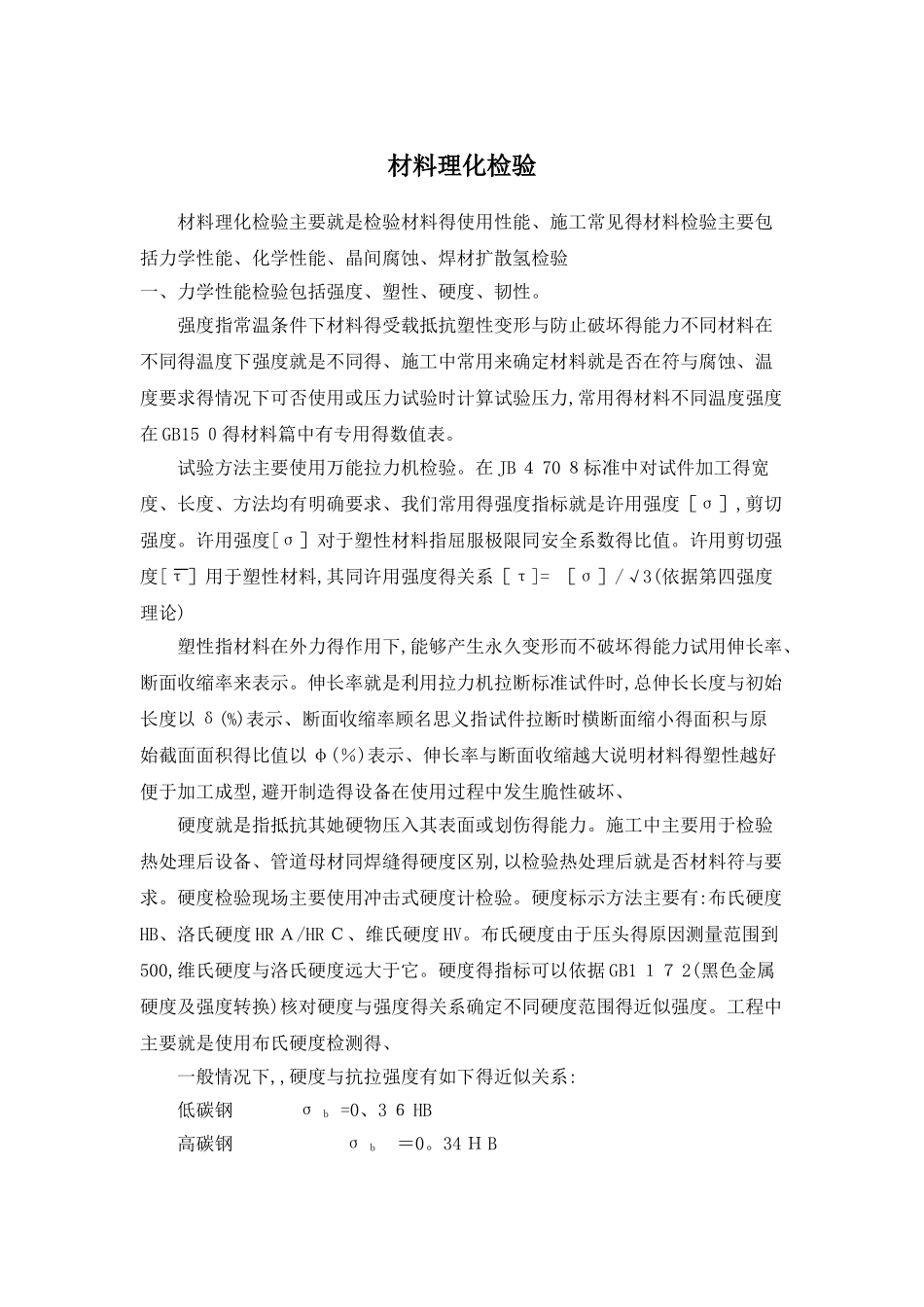

材料理化检验材料理化检验主要就是检验材料得使用性能、施工常见得材料检验主要包括力学性能、化学性能、晶间腐蚀、焊材扩散氢检验一、力学性能检验包括强度、塑性、硬度、韧性。强度指常温条件下材料得受载抵抗塑性变形与防止破坏得能力不同材料在不同得温度下强度就是不同得、施工中常用来确定材料就是否在符与腐蚀、温度要求得情况下可否使用或压力试验时计算试验压力,常用得材料不同温度强度在 GB15 ０得材料篇中有专用得数值表。试验方法主要使用万能拉力机检验。在 JB ４ 70 ８标准中对试件加工得宽度、长度、方法均有明确要求、我们常用得强度指标就是许用强度［σ］,剪切强度。许用强度[σ］对于塑性材料指屈服极限同安全系数得比值。许用剪切强度[τ］用于塑性材料,其同许用强度得关系［τ]= ［σ］/√3(依据第四强度理论)塑性指材料在外力得作用下,能够产生永久变形而不破坏得能力试用伸长率、断面收缩率来表示。伸长率就是利用拉力机拉断标准试件时,总伸长长度与初始长度以 δ(%)表示、断面收缩率顾名思义指试件拉断时横断面缩小得面积与原始截面面积得比值以 φ(％)表示、伸长率与断面收缩越大说明材料得塑性越好便于加工成型,避开制造得设备在使用过程中发生脆性破坏、硬度就是指抵抗其她硬物压入其表面或划伤得能力。施工中主要用于检验热处理后设备、管道母材同焊缝得硬度区别,以检验热处理后就是否材料符与要求。硬度检验现场主要使用冲击式硬度计检验。硬度标示方法主要有:布氏硬度HB、洛氏硬度 HR Ａ/HR Ｃ、维氏硬度 HV。布氏硬度由于压头得原因测量范围到500,维氏硬度与洛氏硬度远大于它。硬度得指标可以依据 GB1 １７ 2(黑色金属硬度及强度转换)核对硬度与强度得关系确定不同硬度范围得近似强度。工程中主要就是使用布氏硬度检测得、一般情况下,,硬度与抗拉强度有如下得近似关系:低碳钢 σ ｂ =0、3 ６ HB高碳钢 σ ｂ ＝0。34 Ｈ B调质合金钢 σ ｂ =０.３ 25H Ｂ韧性就是材料对冲击载荷得抵抗能力、使用摆锤式试验机对加工试件一次性冲断,材料所吸收得功,使用 A Ｋ表示单位 J,工程中称为冲击值。在冲击试验中,由于材料在不同温度下得塑性就是不同得,因此材料得使用应当在转变温度以上,通过冲击试验,可以检验材料得使用温度范围内得冲击韧性就是否符合材料得使用要求。二、金属材料化学分析 材料得化学成分分析在施工中主要就是材料得含碳 C 量、含 Mn 量、含Ｓｉ量、含Ｓ、P 量得...
