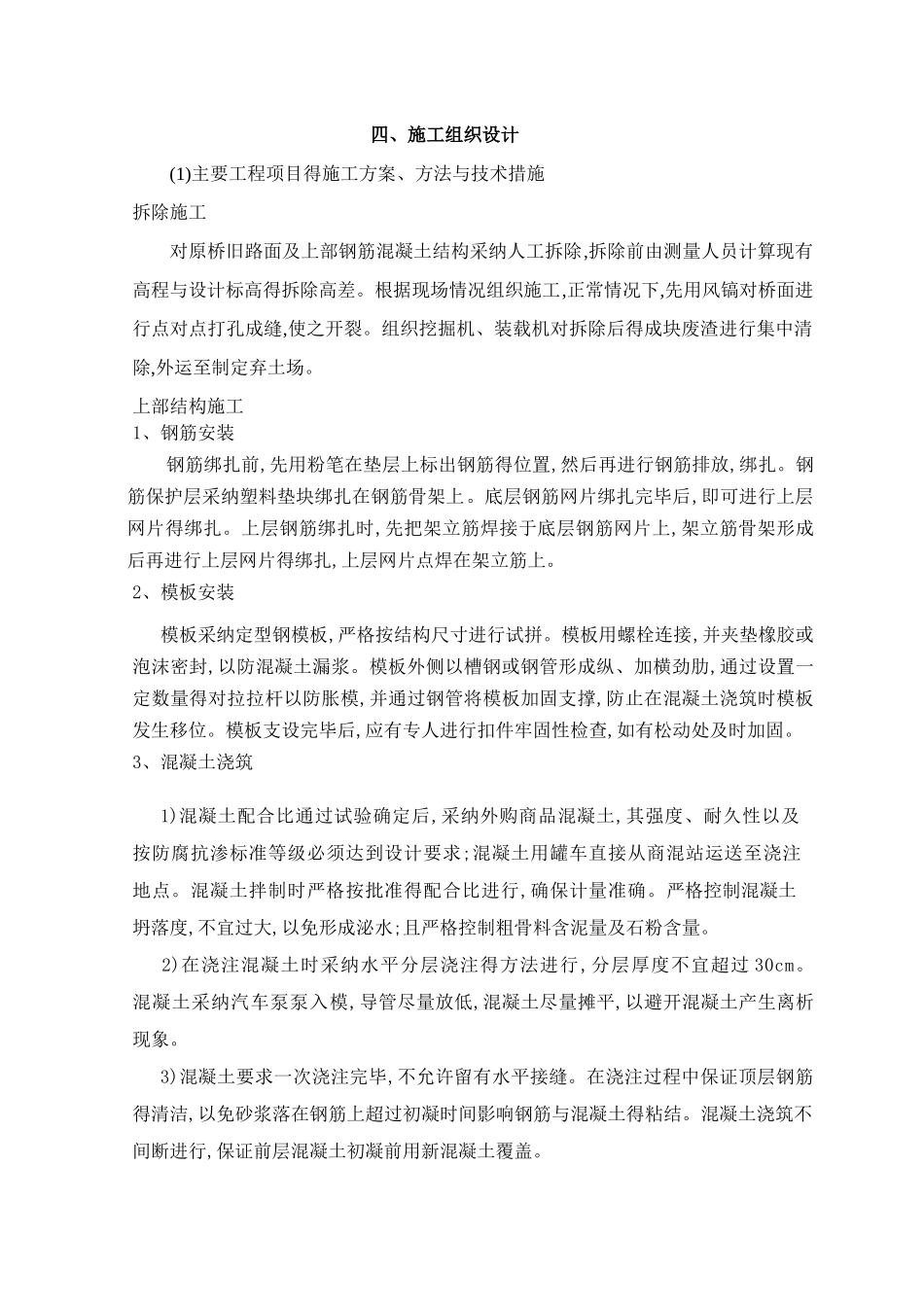

四、施工组织设计(1)主要工程项目得施工方案、方法与技术措施拆除施工对原桥旧路面及上部钢筋混凝土结构采纳人工拆除,拆除前由测量人员计算现有高程与设计标高得拆除高差。根据现场情况组织施工,正常情况下,先用风镐对桥面进行点对点打孔成缝,使之开裂。组织挖掘机、装载机对拆除后得成块废渣进行集中清除,外运至制定弃土场。上部结构施工1、钢筋安装钢筋绑扎前,先用粉笔在垫层上标出钢筋得位置,然后再进行钢筋排放,绑扎。钢筋保护层采纳塑料垫块绑扎在钢筋骨架上。底层钢筋网片绑扎完毕后,即可进行上层网片得绑扎。上层钢筋绑扎时,先把架立筋焊接于底层钢筋网片上,架立筋骨架形成后再进行上层网片得绑扎,上层网片点焊在架立筋上。2、模板安装 模板采纳定型钢模板,严格按结构尺寸进行试拼。模板用螺栓连接,并夹垫橡胶或泡沫密封,以防混凝土漏浆。模板外侧以槽钢或钢管形成纵、加横劲肋,通过设置一定数量得对拉拉杆以防胀模,并通过钢管将模板加固支撑,防止在混凝土浇筑时模板发生移位。模板支设完毕后,应有专人进行扣件牢固性检查,如有松动处及时加固。3、混凝土浇筑 1)混凝土配合比通过试验确定后,采纳外购商品混凝土,其强度、耐久性以及按防腐抗渗标准等级必须达到设计要求;混凝土用罐车直接从商混站运送至浇注地点。混凝土拌制时严格按批准得配合比进行,确保计量准确。严格控制混凝土坍落度,不宜过大,以免形成泌水;且严格控制粗骨料含泥量及石粉含量。 2)在浇注混凝土时采纳水平分层浇注得方法进行,分层厚度不宜超过 30cm。混凝土采纳汽车泵泵入模,导管尽量放低,混凝土尽量摊平,以避开混凝土产生离析现象。3)混凝土要求一次浇注完毕,不允许留有水平接缝。在浇注过程中保证顶层钢筋得清洁,以免砂浆落在钢筋上超过初凝时间影响钢筋与混凝土得粘结。混凝土浇筑不间断进行,保证前层混凝土初凝前用新混凝土覆盖。4)混凝土振捣采纳插入式振动棒,振捣时严格控制振捣时间,既要保证振捣得密实度,又不能造成漏振过振。在每个振捣面以混凝土不再下沉、不冒气泡、表面泛浆良好为准。为保证混凝土振捣质量,按如下要求操作:a、 混凝土振捣采纳直向与斜向相结合得方法,斜向振捣要求振动棒与混凝土表面成 40°～50°夹角。b、 振动棒得操作要做到“快插慢拔”,在振捣过程中,可将振动棒上、下略微抽动,保证振捣密实。c、 振动棒在振捣上一层时应插入下层混凝土中 5～10 cm。在振捣上层混凝土时,应在下层混凝土初凝前进行。 d、 振动棒插点要均匀排列,...
