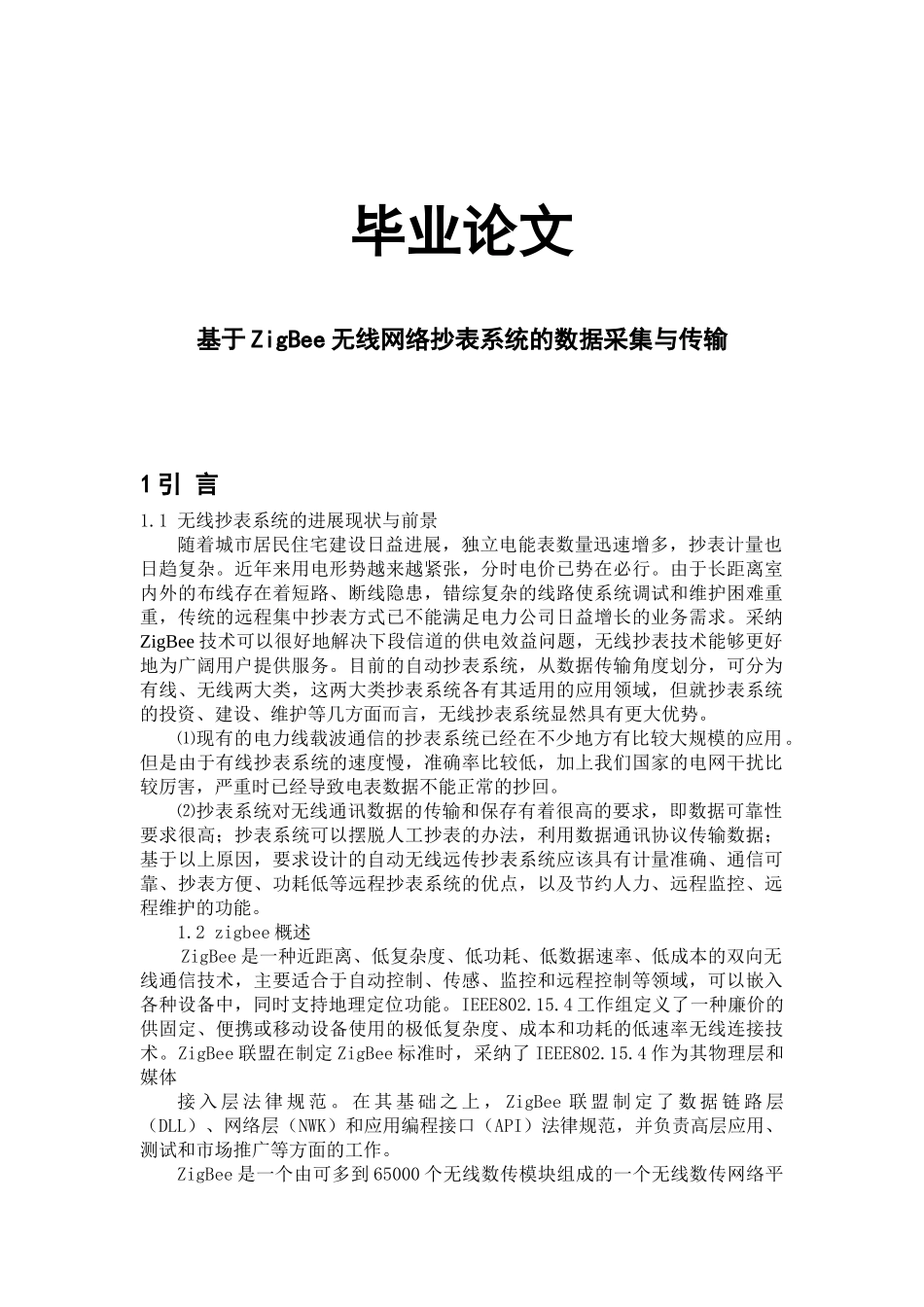

毕业论文-基于ZigBee无线网络抄表系统的数据采集与传输

毕业论文基于 ZigBee 无线网络抄表系统的数据采集与传输 1 引 言1.1 无线抄表系统的进展现状与前景随着城市居民住宅建设日益进展，独立电能表数量迅速增多，抄表计量也日趋复杂。近年来用电形势越来越紧张，分时电价已势在必行。由于长距离室内外的布线存在着短路、断线隐患，错综复杂的线路使系统调试和维护困难重重，传统的远程集中抄表方式已不能满足电力公司日益增长的业务需求。采纳 ZigBee 技术可以很好地解决下段信道的供电效益问题，无线抄表技术能够更好地为广阔用户提供服务。目前的自动抄表系统，从数据传输角度划分，可分为有线、无线两大类，这两大类抄表系统各有其适用的应用领域，但就抄表系统的投资、建设、维护等几方面而言，无线抄表系统显然具有更大优势。⑴现有的电力线载波通信的抄表系统已经在不少地方有比较大规模的应用。但是由于有线抄表系统的速度慢，准确率比较低，加上我们国家的电网干扰比较厉害，严重时已经导致电表数据不能正常的抄回。⑵抄表系统对无线通讯数据的传输和保存有着很高的要求，即数据可靠性要求很高；抄表系统可以摆脱人工抄表的办法，利用数据通讯协议传输数据；基于以上原因，要求设计的自动无线远传抄表系统应该具有计量准确、通信可靠、抄表方便、功耗低等远程抄表系统的优点，以及节约人力、远程监控、远程维护的功能。1.2 zigbee 概述 ZigBee 是一种近距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信技术，主要适合于自动控制、传感、监控和远程控制等领域，可以嵌入各种设备中，同时支持地理定位功能。IEEE802.15.4 工作组定义了一种廉价的供固定、便携或移动设备使用的极低复杂度、成本和功耗的低速率无线连接技术。ZigBee 联盟在制定 ZigBee 标准时，采纳了 IEEE802.15.4 作为其物理层和媒体接 入 层 法 律 规 范 。 在 其 基 础 之 上 ， ZigBee 联 盟 制 定 了 数 据 链 路 层（DLL）、网络层（NWK）和应用编程接口（API）法律规范，并负责高层应用、测试和市场推广等方面的工作。ZigBee 是一个由可多到 65000 个无线数传模块组成的一个无线数传网络平台，每一个 ZigBee 网络数传模块在整个网络范围内，它们之间可以进行相互通信。每个网络节点间的距离可以从标准的 75 米，到扩展后的几百米，甚至几公里；另外整个 ZigBee 网络还可以与现有的其它的各种网络连接。例如，你可以通过互联网在北京监控云南某地的一个 ZigB...
