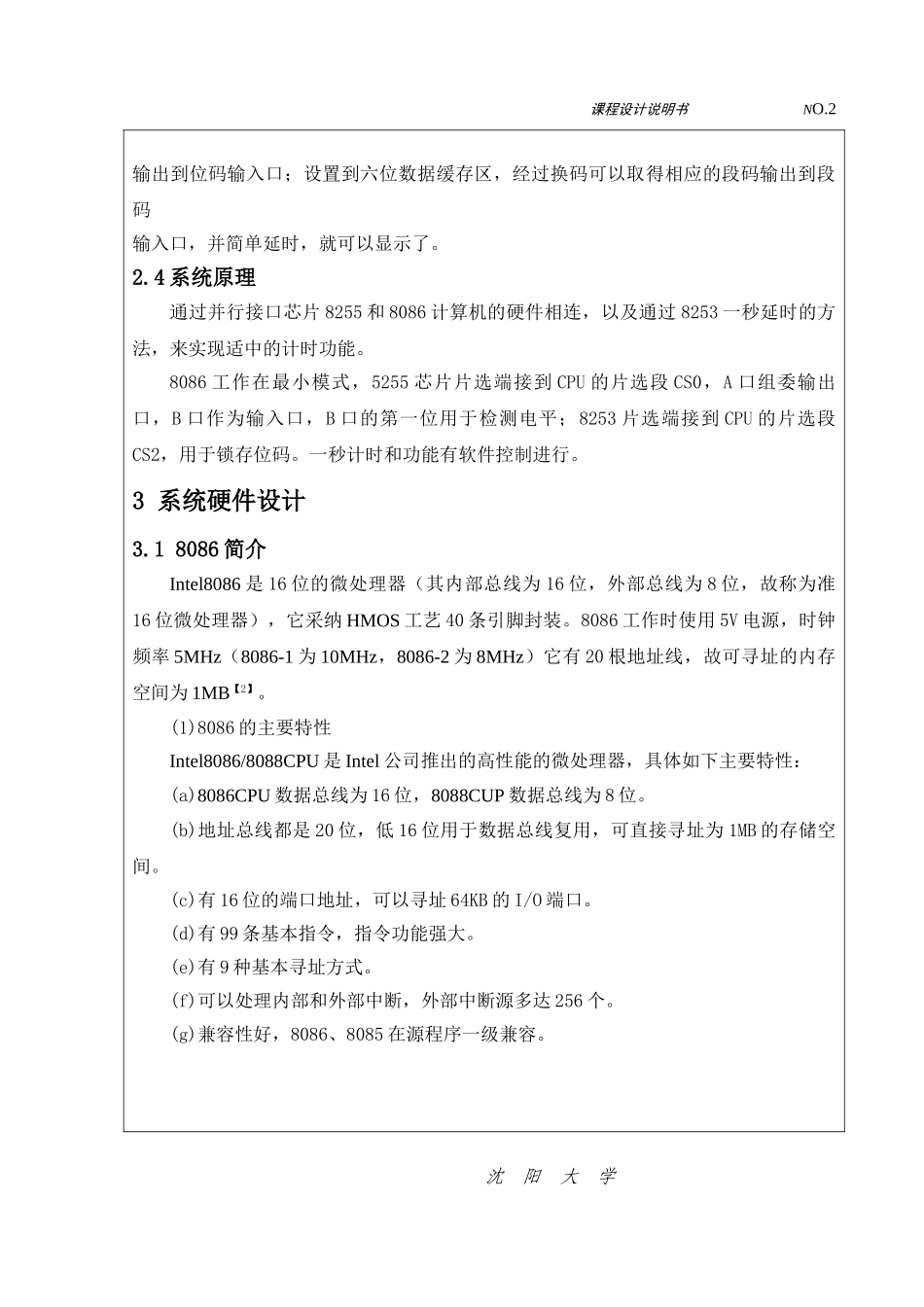

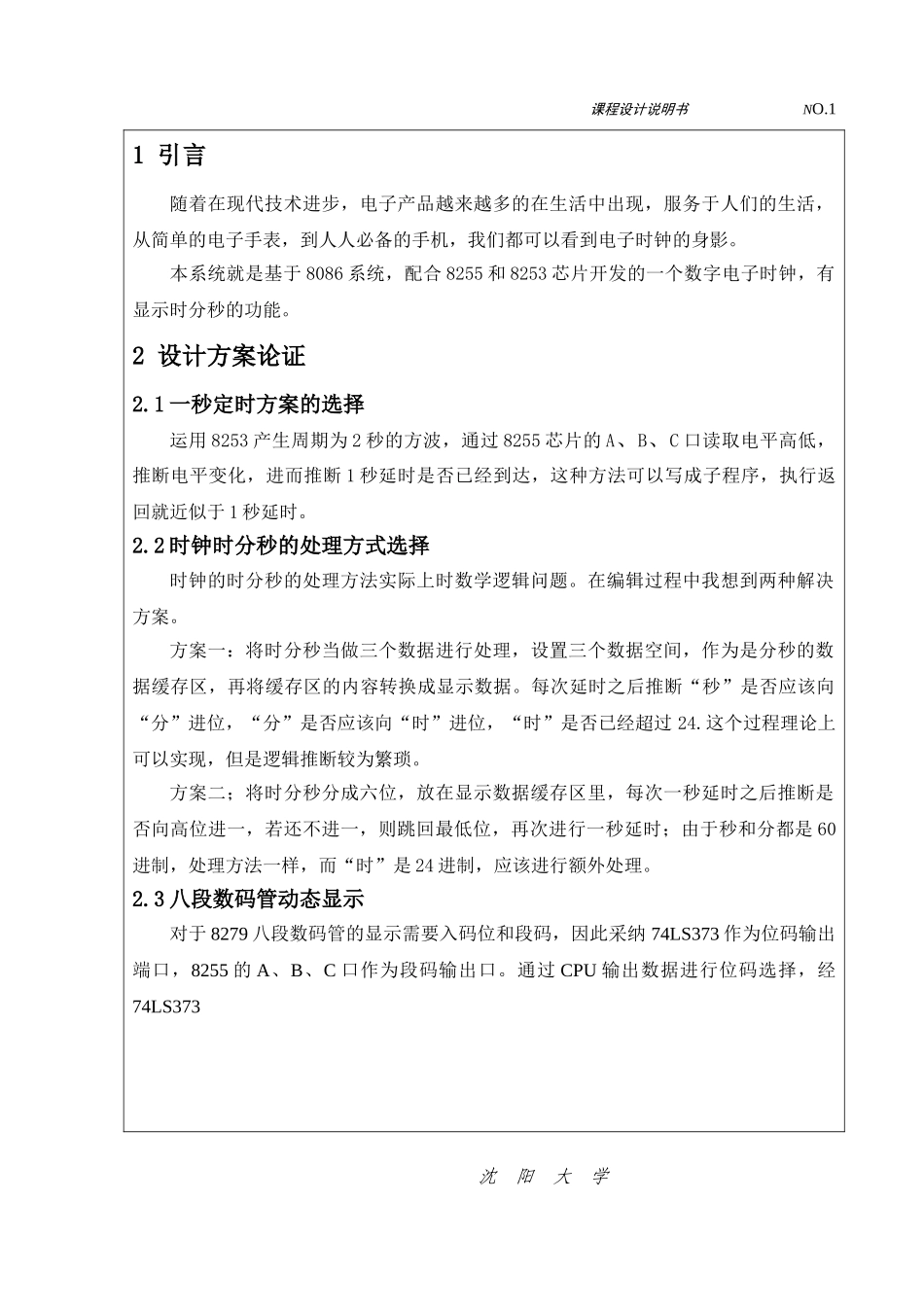

课 程 设 计 任 务 书专 业自动化班 级姓 名设 计 起 止 日 期2025.12.16~2025.12.20设计题目：基于 8086CPU 的数字时钟的设计设计任务（主要技术参数）： 1、利用实验系统上提供的 8253 和 LED 数码显示等电路，设计一个电子时钟；2、格式如下：6 个数码由左向右分别显示为：时、分、秒。指导老师评语： 成绩： 签字：年 月 日课程设计说明书 NO.11 引言随着在现代技术进步，电子产品越来越多的在生活中出现，服务于人们的生活，从简单的电子手表，到人人必备的手机，我们都可以看到电子时钟的身影。本系统就是基于 8086 系统，配合 8255 和 8253 芯片开发的一个数字电子时钟，有显示时分秒的功能。2 设计方案论证2.1 一秒定时方案的选择运用 8253 产生周期为 2 秒的方波，通过 8255 芯片的 A、B、C 口读取电平高低，推断电平变化，进而推断 1 秒延时是否已经到达，这种方法可以写成子程序，执行返回就近似于 1 秒延时。2.2 时钟时分秒的处理方式选择时钟的时分秒的处理方法实际上时数学逻辑问题。在编辑过程中我想到两种解决方案。方案一：将时分秒当做三个数据进行处理，设置三个数据空间，作为是分秒的数据缓存区，再将缓存区的内容转换成显示数据。每次延时之后推断“秒”是否应该向“分”进位，“分”是否应该向“时”进位，“时”是否已经超过 24.这个过程理论上可以实现，但是逻辑推断较为繁琐。方案二；将时分秒分成六位，放在显示数据缓存区里，每次一秒延时之后推断是否向高位进一，若还不进一，则跳回最低位，再次进行一秒延时；由于秒和分都是 60进制，处理方法一样，而“时”是 24 进制，应该进行额外处理。2.3 八段数码管动态显示对于 8279 八段数码管的显示需要入码位和段码，因此采纳 74LS373 作为位码输出端口，8255 的 A、B、C 口作为段码输出口。通过 CPU 输出数据进行位码选择，经74LS373 沈 阳 大 学课程设计说明书 NO.2输出到位码输入口；设置到六位数据缓存区，经过换码可以取得相应的段码输出到段码输入口，并简单延时，就可以显示了。2.4 系统原理 通过并行接口芯片 8255 和 8086 计算机的硬件相连，以及通过 8253 一秒延时的方法，来实现适中的计时功能。8086 工作在最小模式，5255 芯片片选端接到 CPU 的片选段 CS0，A 口组委输出口，B 口作为输入口，B 口的第一位用于检测电平；8253 片选端接到 CPU 的片选段CS2，用于锁存...
