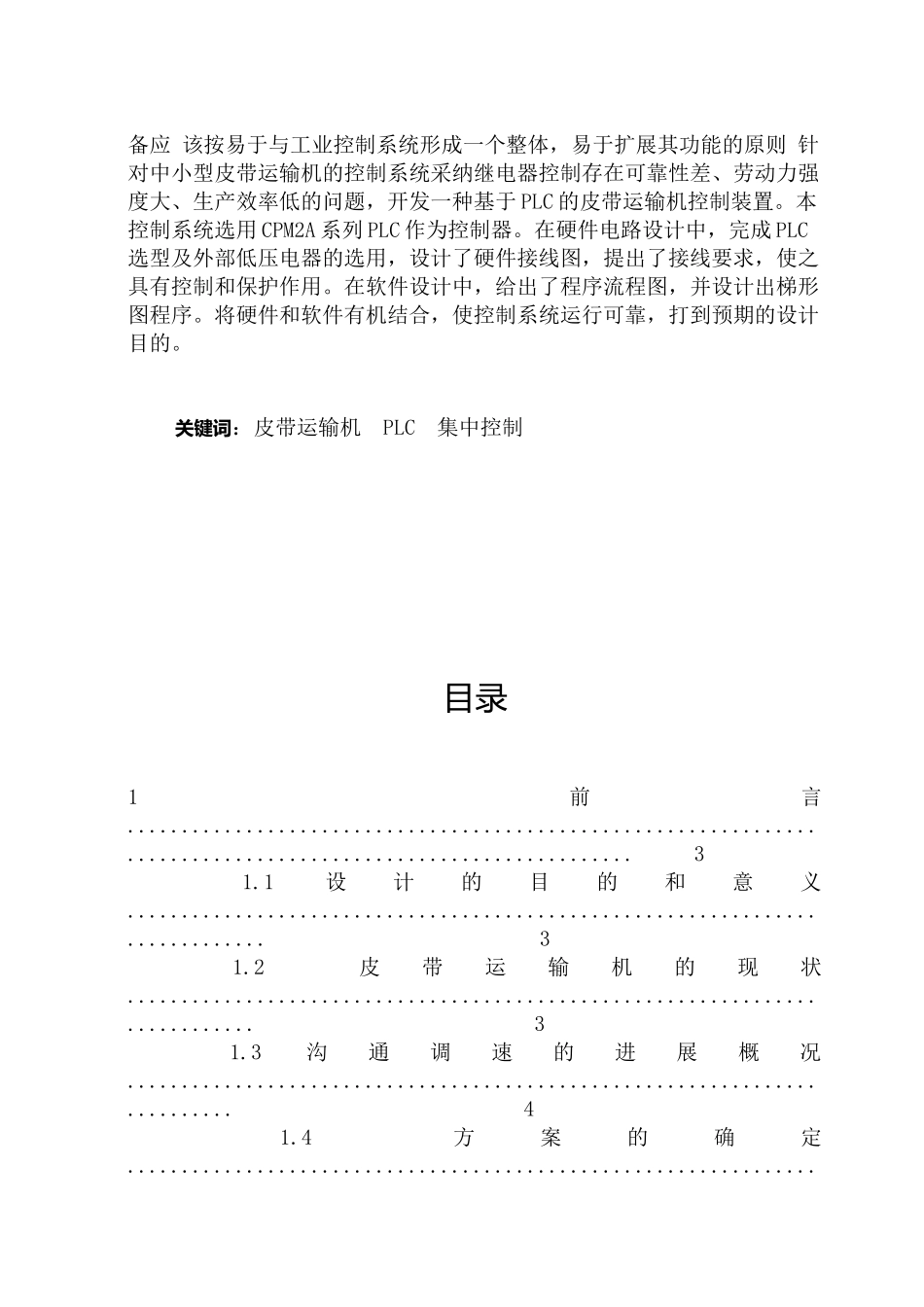

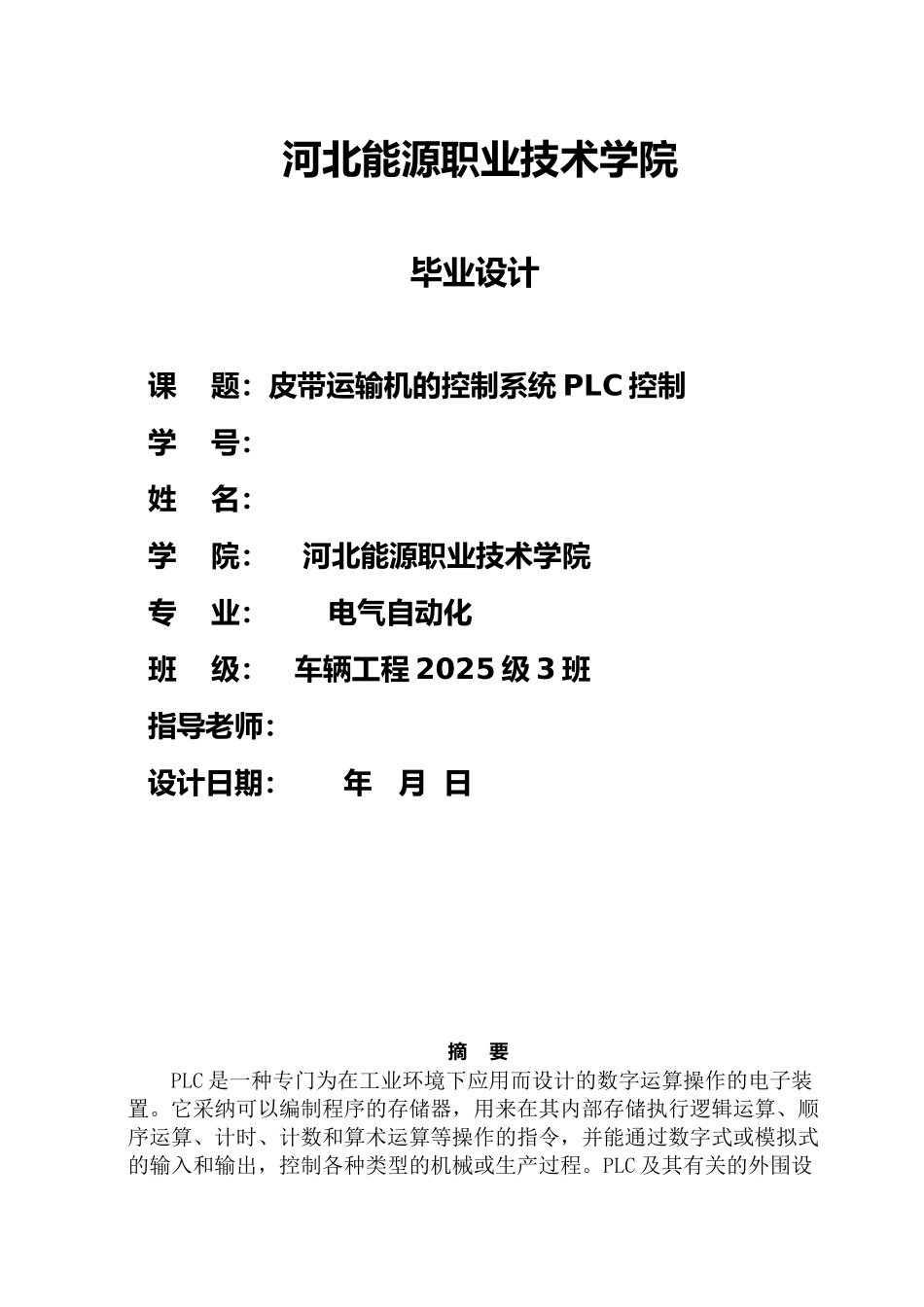

河北能源职业技术学院毕业设计 课 题：皮带运输机的控制系统 PLC 控制 学 号： 姓 名： 学 院： 河北能源职业技术学院 专 业： 电气自动化 班 级： 车辆工程 2025 级 3 班 指导老师： 设计日期： 年 月 日 摘 要 PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采纳可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC 及其有关的外围设备应 该按易于与工业控制系统形成一个整体，易于扩展其功能的原则 针对中小型皮带运输机的控制系统采纳继电器控制存在可靠性差、劳动力强度大、生产效率低的问题，开发一种基于 PLC 的皮带运输机控制装置。本控制系统选用 CPM2A 系列 PLC 作为控制器。在硬件电路设计中，完成 PLC选型及外部低压电器的选用，设计了硬件接线图，提出了接线要求，使之具有控制和保护作用。在软件设计中，给出了程序流程图，并设计出梯形图程序。将硬件和软件有机结合，使控制系统运行可靠，打到预期的设计目的。 关键词：皮带运输机 PLC 集中控制 目录1 前言 ............................................................................................................... 3 1.1设计的目的和意义 ............................................................................. 3 1.2 皮带运输机的现状 ............................................................................ 3 1.3沟通调速的进展概况 .......................................................................... 4 1.4 方案的确定 ......................................................................................... 4 1.5主要任务 .............................................................................................. 5 2 皮带运输机的PLC控制系统的组成 .......................................................... 6 2.1基本原理 ............................................................................................. 6 2.2概述 ..................................................................................................... 6 2.2.1 三相异步电动机的选择 ....
