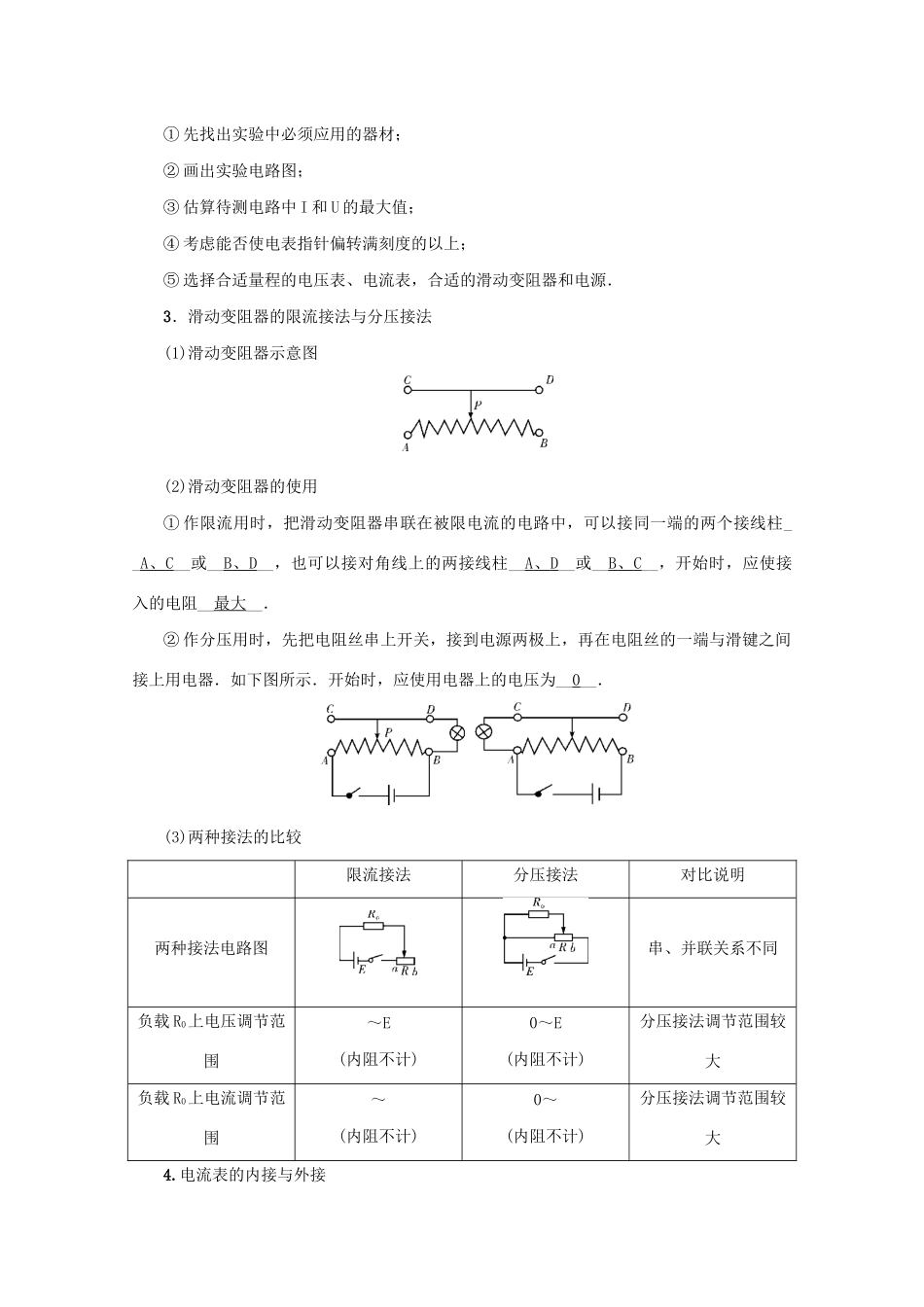

第 3 节 电学实验基础夯实基础 【p136】1．电流表、电压表的使用和读数(1)用电流表测电流时，要把电流表__串__联在被测电路中，让电流从__＋__接线柱流进电流表．从__－__接线柱流出来．读数：0～3 A 量程按____估读.0～0.6 A 量程，按估读，超过半小格的按半小格读，不足半小格的舍去．都只读到__百分__位．(2)用电压表测电压时，要把电压表__并__联在被测电路两端．让“＋”接线柱接在电势较__高__的一端．“－”接线柱接在电势较__低__的一端．读数：0～3 V 量程，按估读(估读为小格的整数倍)，只读到百分位.0～15 V，按估读(的 1 倍、2 倍、3 倍、4 倍)，只读到十分位．2．电学实验器材的选用(1)选用器材的原则是：安全、精确、方便① 选用电源、电流表、电压表时，要根据实验的要求，根据器材的参数，考虑所测电流，电压的最大值不能超出仪表的量程，以确保不损坏仪器．在实验电路中测量电流、电压时，电流表、电压表指针的偏角不能过小，以减小误差．电流表、电压表的读数为满刻度的以上时，读数较准确，能接近满刻度更好．② 选用滑动变阻器时，先要确保电路中电流不超过变阻器允许通过的最大电流．若用“限流式”一般选阻值适当大一点的，但不是越大越好．因阻值太大时，在实验中，可能只用到其阻值较小的一部分，滑动触头只能在很短的距离内移动，使用起来很不方便．一般是选变阻器总阻值与用电器的阻值比较接近的．若用“分压式”，应选择总阻值适当小一些的滑动变阻器，这样可使分出的电压大致上随滑动触头移动距离成正比例改变，调节起来比较方便．(2)选用器材的一般步骤：① 先找出实验中必须应用的器材；② 画出实验电路图；③ 估算待测电路中 I 和 U 的最大值；④ 考虑能否使电表指针偏转满刻度的以上；⑤ 选择合适量程的电压表、电流表，合适的滑动变阻器和电源．3．滑动变阻器的限流接法与分压接法(1)滑动变阻器示意图(2)滑动变阻器的使用① 作限流用时，把滑动变阻器串联在被限电流的电路中，可以接同一端的两个接线柱__A 、 C __或__B 、 D __，也可以接对角线上的两接线柱__A 、 D __或__B 、 C __，开始时，应使接入的电阻__最大__．② 作分压用时，先把电阻丝串上开关，接到电源两极上，再在电阻丝的一端与滑键之间接上用电器．如下图所示．开始时，应使用电器上的电压为__0__．(3)两种接法的比较限流接法 分压接法 对比说明 两种接法电路图 串、并联关系不同 负载 R0上电压...
