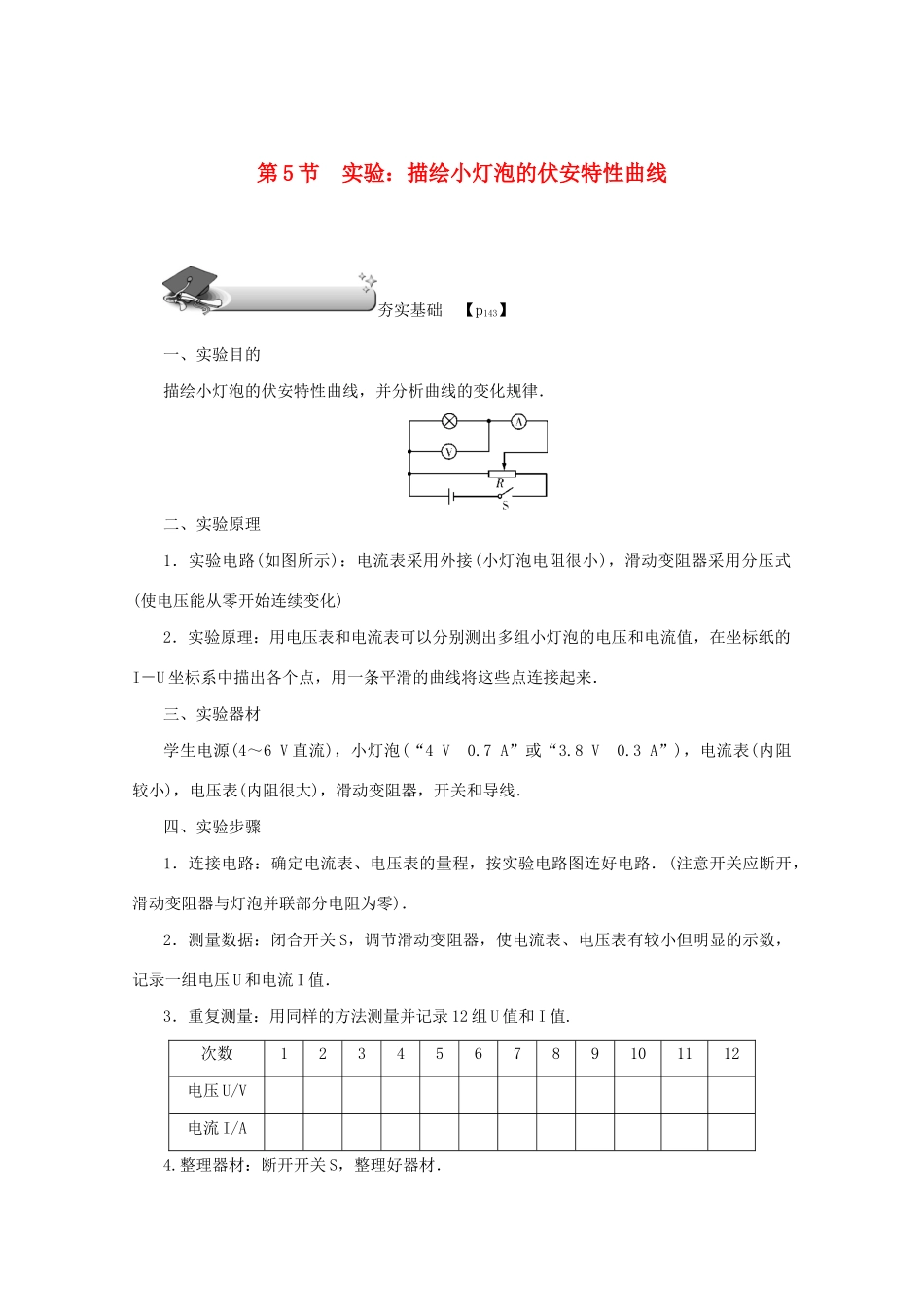

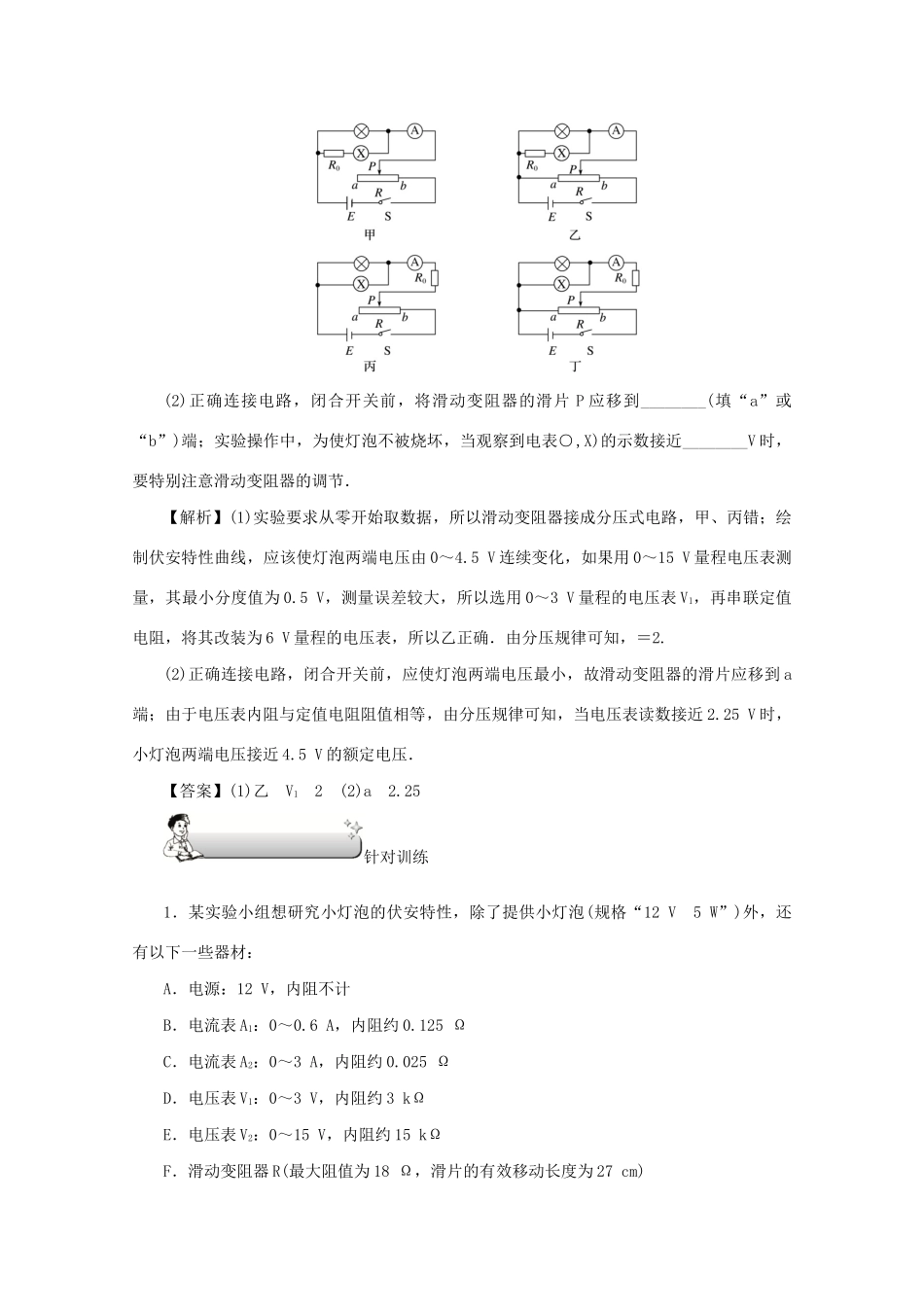

第 5 节 实验：描绘小灯泡的伏安特性曲线夯实基础 【p143】一、实验目的描绘小灯泡的伏安特性曲线，并分析曲线的变化规律．二、实验原理1．实验电路(如图所示)：电流表采用外接(小灯泡电阻很小)，滑动变阻器采用分压式(使电压能从零开始连续变化)2．实验原理：用电压表和电流表可以分别测出多组小灯泡的电压和电流值，在坐标纸的I－U 坐标系中描出各个点，用一条平滑的曲线将这些点连接起来．三、实验器材学生电源(4～6 V 直流)，小灯泡(“4 V 0.7 A”或“3.8 V 0.3 A”)，电流表(内阻较小)，电压表(内阻很大)，滑动变阻器，开关和导线．四、实验步骤1．连接电路：确定电流表、电压表的量程，按实验电路图连好电路．(注意开关应断开，滑动变阻器与灯泡并联部分电阻为零)．2．测量数据：闭合开关 S，调节滑动变阻器，使电流表、电压表有较小但明显的示数，记录一组电压 U 和电流 I 值．3．重复测量：用同样的方法测量并记录 12 组 U 值和 I 值.次数123456789101112电压 U/V电流 I/A4.整理器材：断开开关 S，整理好器材．5．描绘曲线：在坐标纸上，以 U 为横坐标、I 为纵坐标建立直角坐标系，并根据表中数据描点，先观察所描点的走向，再用平滑曲线连接各点得到 I－U 图线．五、注意事项1．本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法．2．本实验要作出 I－U 图线，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压式接法．3．为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的左端．4．加在小灯泡两端的电压不要超过其额定电压．5．连图线时曲线要平滑，绝对不要出现折线．六、误差分析1．由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，则电流表示数偏大．2．测量时读数带来误差．3．在坐标纸上描点、作图时带来误差． 【p143】考点突破 例 1 为测定标有“4.5 V 2 W”字样小灯泡的伏安特性曲线，有下列器材可供选用：A．电压表 V1(0～3 V，内阻为 3 kΩ)B．电压表 V2(0～15 V，内阻为 15 kΩ)C．电流表 A(0～0.6 A，内阻约 1 Ω)D．定值电阻 R0(阻值为 3 kΩ)E．滑动变阻器 R(10 Ω，2 A)F．学生电源(直流 6 V，内阻不计)G．开关、导线若干(1)为使实验误差尽可能小，并要求从零开始多取几组数据，下图所示的四幅电路图中满足实验要求的是______．该实验电路图中○,X)是电压表________(填“V1”或“...
