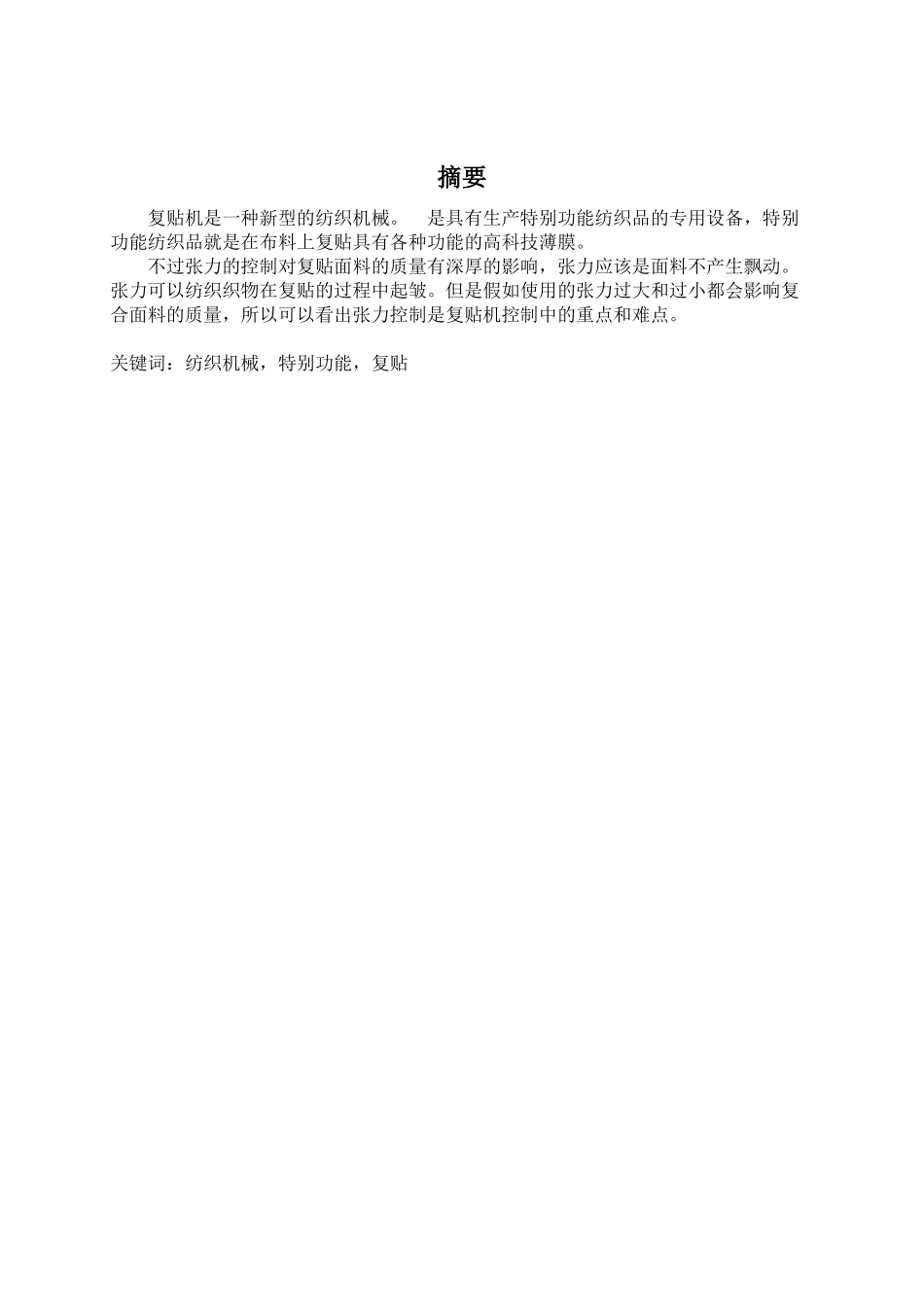

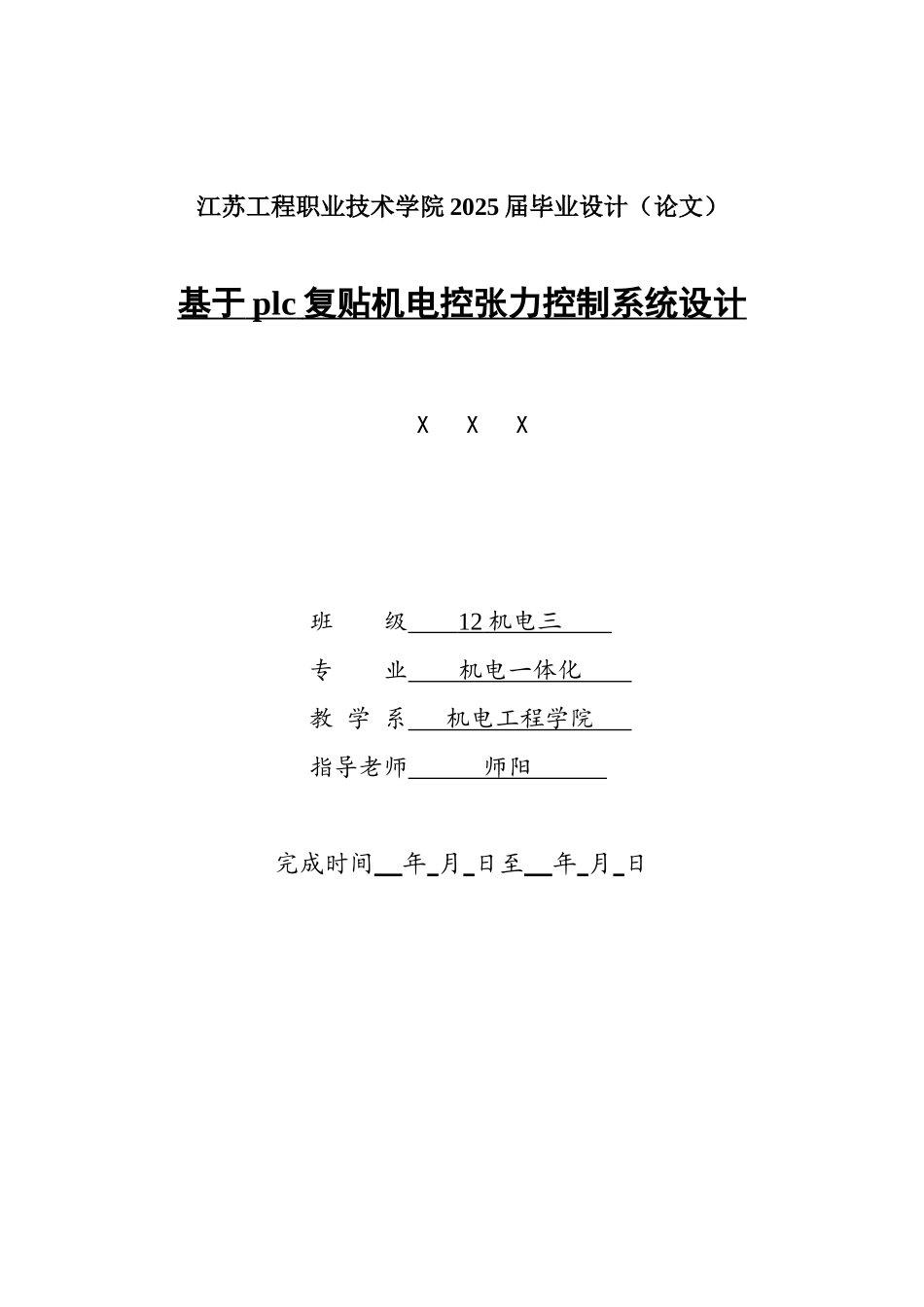

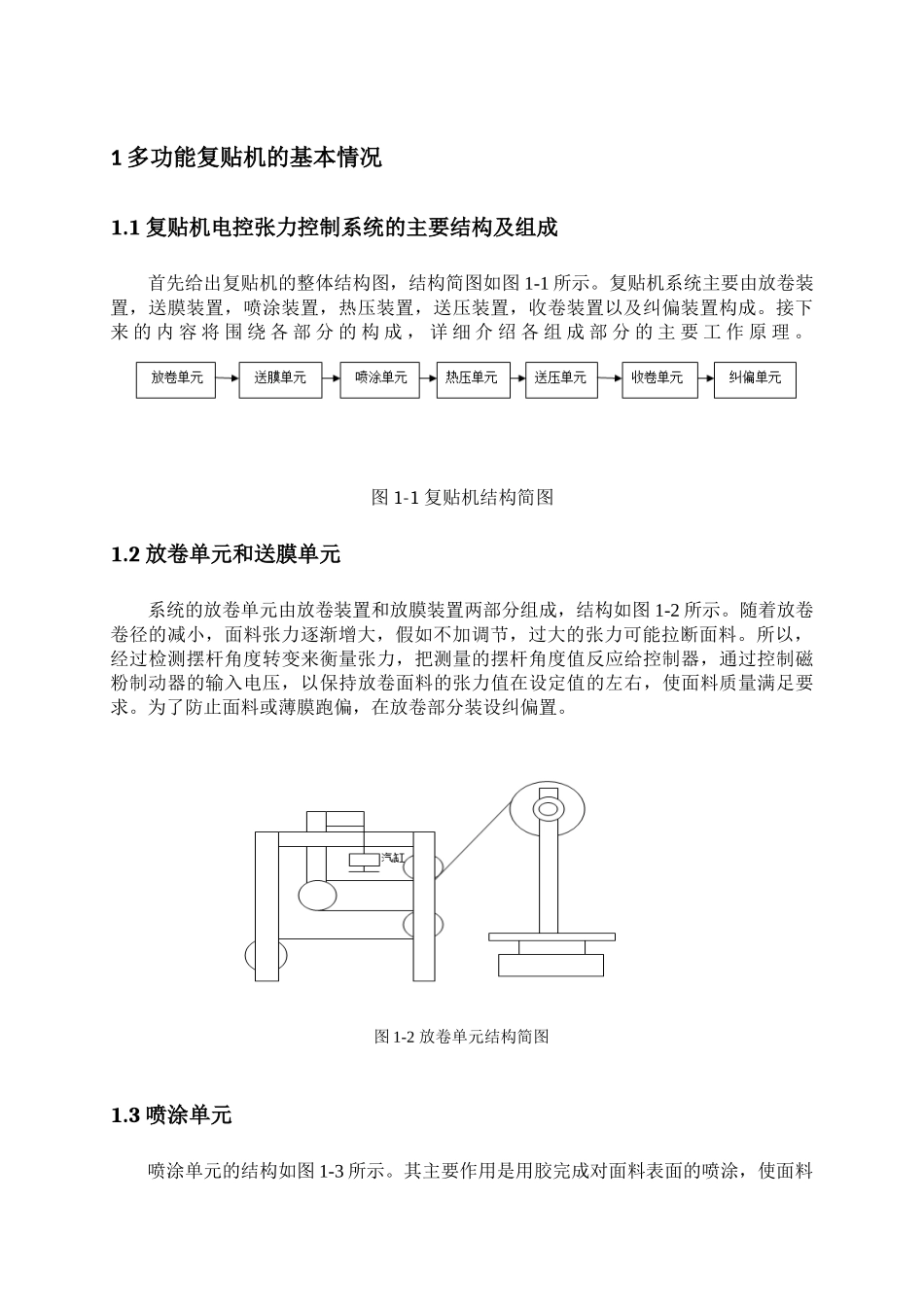

江苏工程职业技术学院 2025 届毕业设计（论文）基于 plc 复贴机电控张力控制系统设计 X X X 班 级 12 机电三 专 业 机电一体化 教 学 系 机电工程学院 指导老师 师阳 完成时间 年 月 日至 年 月 日摘要复贴机是一种新型的纺织机械。 是具有生产特别功能纺织品的专用设备，特别功能纺织品就是在布料上复贴具有各种功能的高科技薄膜。不过张力的控制对复贴面料的质量有深厚的影响，张力应该是面料不产生飘动。张力可以纺织织物在复贴的过程中起皱。但是假如使用的张力过大和过小都会影响复合面料的质量，所以可以看出张力控制是复贴机控制中的重点和难点。关键词：纺织机械，特别功能，复贴1 多功能复贴机的基本情况1.1 复贴机电控张力控制系统的主要结构及组成首先给出复贴机的整体结构图，结构简图如图 1-1 所示。复贴机系统主要由放卷装置，送膜装置，喷涂装置，热压装置，送压装置，收卷装置以及纠偏装置构成。接下来 的 内 容 将 围 绕 各 部 分 的 构 成 ， 详 细 介 绍 各 组 成 部 分 的 主 要 工 作 原 理 。图 1-1 复贴机结构简图1.2 放卷单元和送膜单元系统的放卷单元由放卷装置和放膜装置两部分组成，结构如图 1-2 所示。随着放卷卷径的减小，面料张力逐渐增大，假如不加调节，过大的张力可能拉断面料。所以，经过检测摆杆角度转变来衡量张力，把测量的摆杆角度值反应给控制器，通过控制磁粉制动器的输入电压，以保持放卷面料的张力值在设定值的左右，使面料质量满足要求。为了防止面料或薄膜跑偏，在放卷部分装设纠偏置。 1.3 喷涂单元喷涂单元的结构如图 1-3 所示。其主要作用是用胶完成对面料表面的喷涂，使面料图 1-2 放卷单元结构简图表面增加一层均匀的胶膜；其工作过程是，由供胶泵供应的液体胶从喷枪喷出，形成雾化状的胶，粘在面料上。喷枪喷涂胶的过程中，要求每个部位的喷胶量，喷胶形状，喷胶位置稳定，不能间断喷胶，维持面料表面胶的厚度均匀一致。为此，无杆汽缸带动的喷头应当该独立稳定，同时工作协调一致，才有可能降低废品率，提高产品质量。图 1-3 喷涂单元结构简图1.4 热压单元热压单元的结构如图 1-4 所示。其主要作用是将喷涂到面料上的黏合剂烘干，使黏合剂和基本黏合得更加牢固。由于胶片中含有大量的水分，因此涂胶后的面料含有大量水分，假如自然冷却，势必延长粘帖时间。为了提高粘帖的紧密性和减少粘帖时间，使用热压单元...
