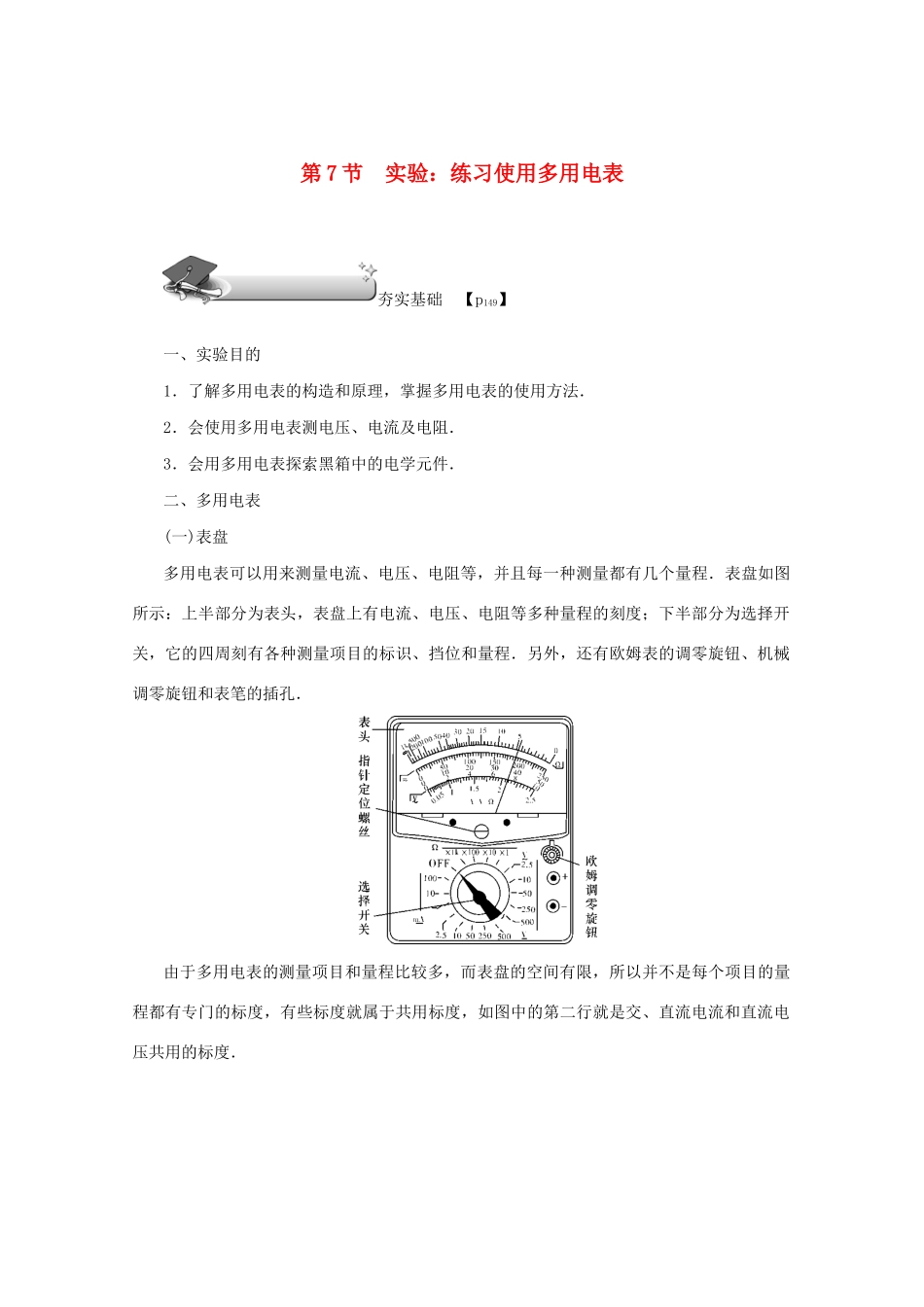

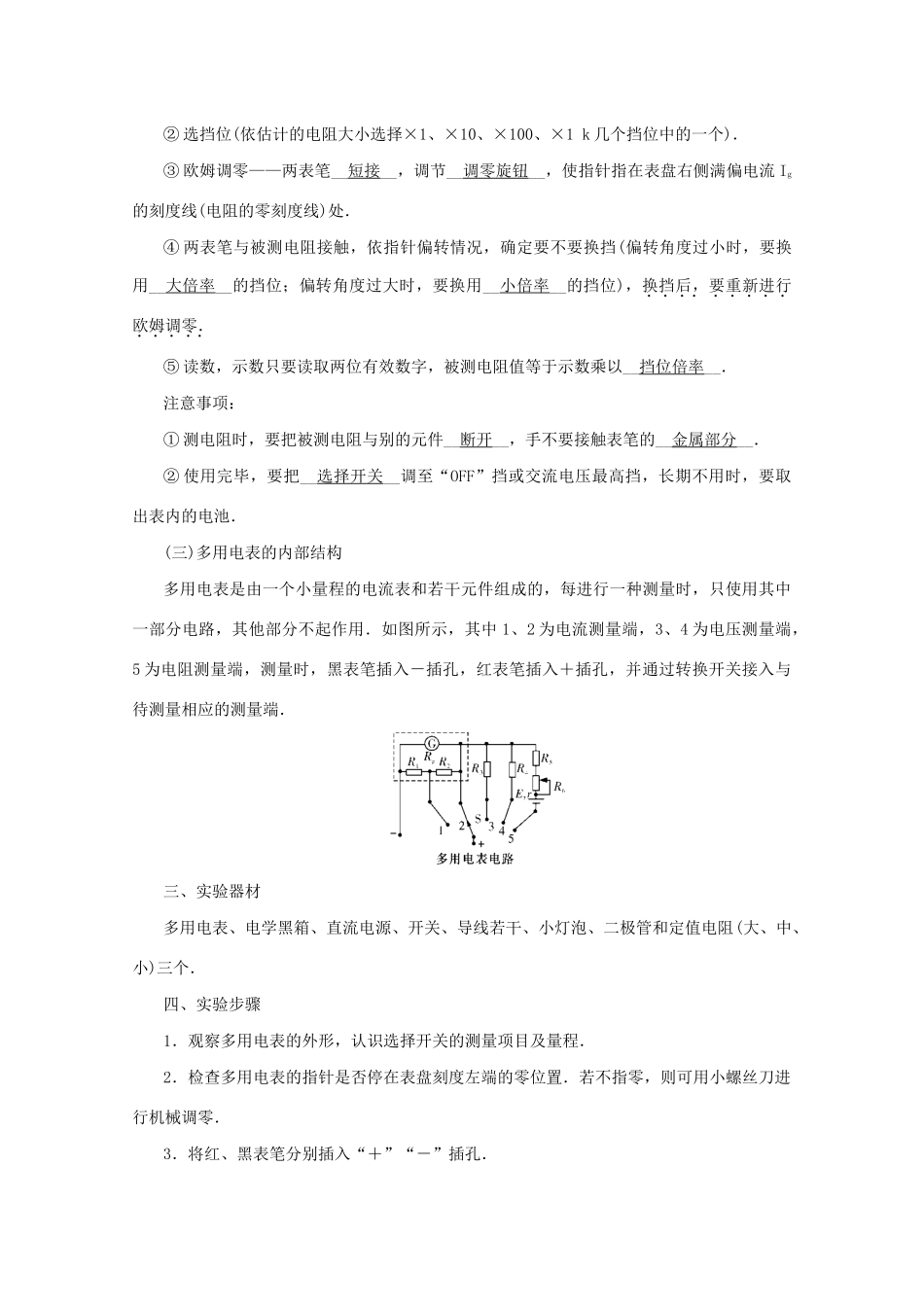

第 7 节 实验：练习使用多用电表夯实基础 【p149】一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件．二、多用电表(一)表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．表盘如图所示：上半部分为表头，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目的标识、挡位和量程．另外，还有欧姆表的调零旋钮、机械调零旋钮和表笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．(二)欧姆表1．原理：依__闭合电路的欧姆定律__制成，用来粗略测量__电阻__．2．电路图：特别提醒：黑表笔插“－”插孔，连接表内电源的“＋”极．3．刻度的原理：① 红、黑表笔__短接__，__调节 R __，使满偏，此时接在两表笔间的电阻为 0，在电流 Ig刻度处刻上电阻值“0”Ω，如图甲(Ig＝____)② 红、黑表笔__断开__，中无电流，此时接在两表笔间的电阻为∞，在电流刻度“0”处，刻上电阻值“∞”，如图乙③ 在红、黑表笔间接入电阻 Rx，指示电流 Ix(Ix＝____)，在电流刻度“Ix”处，刻上电阻值“Rx”，如图丙．④ 设欧姆表总内阻为 rg，rg＝Rg＋R＋r，若在两表笔间接入一个电阻 R′＝rg，则指针指在刻度盘的正中央处，所以在电流刻度处刻上电阻值 R′，这个 R′叫__中值电阻__，它__等于__欧姆表总内阻．⑤ 由于 Ix与 Rx不成正比，所以欧姆表的刻度__不均匀__，低阻区刻度__稀__高阻区刻度__密__．使用欧姆表时，为使读数比较准确，应恰当选择挡位，使指针指在__中央刻线的附近__．4．使用步骤及注意事项① 先看指针是否指在表盘左侧电流的__零刻度线__(电阻∞)，若有偏差，要进行机械调零(即用螺丝刀调节定位螺丝)．② 选挡位(依估计的电阻大小选择×1、×10、×100、×1 k 几个挡位中的一个)．③ 欧姆调零——两表笔__短接__，调节__调零旋钮__，使指针指在表盘右侧满偏电流 Ig的刻度线(电阻的零刻度线)处．④ 两表笔与被测电阻接触，依指针偏转情况，确定要不要换挡(偏转角度过小时，要换用__大倍率__的挡位；偏转角度过大时，要换用__小倍率__的挡位)，换挡后，要重新进行欧姆调零．⑤ 读数，示数只要读取两位有效数字...
